| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A02B-0281-C120 |
部品番号:A02B-0281-C120
メーカー:ファナック株式会社（日本）
製品タイプ:MDIユニット セパレートタイプ（スタンドアロン）
シリーズ：A02B-0281

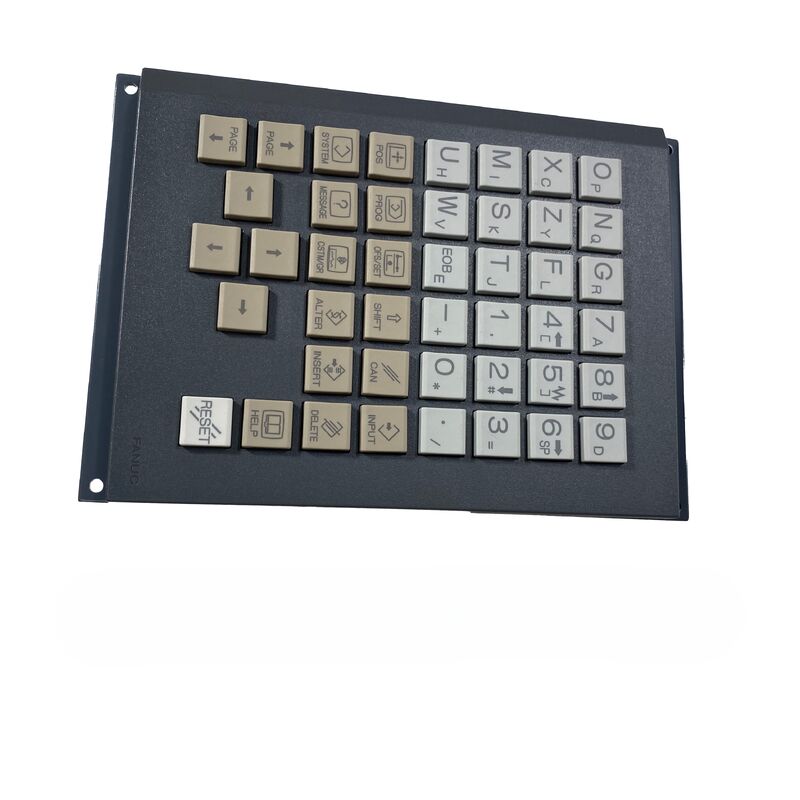

A02B-0281-C120 は、スタンドアロン構成の FANUC i シリーズ CNC 制御用のセパレートタイプの MDI (手動データ入力) ユニットです。機械オペレータとセットアップ技術者が CNC プログラムを入力し、パラメータを変更し、軸をジョグし、機械機能を管理するための物理キーパッドです。
FANUC i シリーズ CNC コントロールは、ディスプレイと MDI が 1 つのユニットに結合されている LCD 搭載タイプと、CNC ディスプレイが別のユニットで MDI が別のキーパッドであるスタンドアロン タイプの 2 つの物理構成に分かれています。 A02B-0281-C120 はスタンドアロン MDI で、オペレータの人間工学に適した場所の機械パネルに設置され、CNC 制御ユニットにケーブルで接続されます。
「水平旋削」指定は、旋盤 (旋削) 工作機械のキーボード レイアウトの方向を定義します。旋盤では、オペレータ パネルは通常、作業ゾーンの前で水平にオペレータに面しています。この MDI のキー配置は、その方向に合わせて最適化されています。異なるレイアウト構成を使用するマシニング センター (M タイプ) MDI バリアントとは異なります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A02B-0281-C120 |
| タイプ | セパレートMDIユニット |
| マシンタイプ | CNC旋盤（旋削） |
| レイアウト | 水平 |
| キーの形式 | 小さな鍵 |
| 言語 | 英語 |
| 含まれるもの | A20B-1008-0510 コネクタ PCB |
| 互換性がある | FANUC i-Series スタンドアロン型CNC |
| シリーズ | A02B-0281 |
| 起源 | 日本 |
A02B-0281-C120 は、正確なキー セットを決定するいくつかのサフィックス構成で存在します。
| サフィックス | キー構成 |
|---|---|
| #TBR | 標準英語キー |
| #TBE | 英語+記号キー |
| #MBR | メートル法英語キー |
| #MBE | メートル法の英語 + 記号キー |
サフィックスによって、どのキーが物理的に存在し、キーパッド上にラベルが付けられるかが決まります。注文する前に、取り付けられている MDI のサフィックスを独自のラベルで確認してください。間違ったサフィックスは CNC に機械的に適合しますが、異なるキー ラベルと機能を示します。
Q1：セパレート型MDIとLCD搭載型MDIの違いは何ですか？
LCD 搭載タイプの i シリーズ CNC では、ディスプレイと MDI キーパッドが 1 つのユニットに統合されています。スタンドアロンタイプでは、ディスプレイとMDIが分離されており、MDI（A02B-0281-C120）はケーブルでCNCコントロールユニットに接続され、独立して取り付けられます。どのタイプが正しいかは、マシンの元の構成によって決まります。スタンドアロン MDI は LCD 搭載タイプ MDI を置き換えることはできませんし、その逆も同様です。
Q2: A02B-0281-C120は旋盤だけでなくマシニングセンターにも対応していますか？
-C120 は、水平レイアウトの CNC 旋盤 (旋削) 用に特別に構成されています。マシニング センター MDI バリエーションでは、A02B-0281 シリーズ内の異なる部品番号が使用されます。旋削タイプのMDIをマシニングセンタに取り付けると、キー機能の不一致が発生する可能性があります。ご注文前に機種をご確認ください。
Q3: キーを押しても MDI が応答しません。故障はどのように診断されますか?
MDI と CNC コントロール ユニットの間のケーブル接続を確認します。ケーブルの緩みまたは損傷は、MDI 障害の最も一般的な原因です。ユニットに付属の A20B-1008-0510 コネクタ PCB に損傷の兆候がないかどうかを検査します。ケーブルとコネクタが正常であることが確認された場合は、MDI キーパッド自体を交換する必要があります。
Q4: A02B-0281-C120 にはコネクタ PCB が含まれていますか?
はい。ユニットには、MDI キーパッドと CNC ケーブルの間のインターフェイスを処理する小型コネクタ PCB (A20B-1008-0510) が付属しています。使用済みまたは余剰ユニットを検査する場合は、コネクタ PCB が付属しており、損傷がないことを確認してください。
Q5: A02B-0281-C120 と互換性のある CNC シリーズは何ですか?
A02B-0281 MDI シリーズは、スタンドアロン構成の FANUC i シリーズ CNC 制御用に設計されています。シリーズ 16i、18i、21i、0i、および個別の MDI アーキテクチャを使用する関連 i シリーズ モデルです。互換性は、特定の CNC モデルとコントロール パネルの構成によって異なります。ご注文前に、機械のファナック CNC モデルの指定を確認してください。
