ファナック A02B-0092-C141 | MDI オペレータ パネル — シリーズ 0M CNC / 緊急停止 / オーバーライド / キーパッド

シリーズ 0M マシニング センターのオペレータ インターフェイス

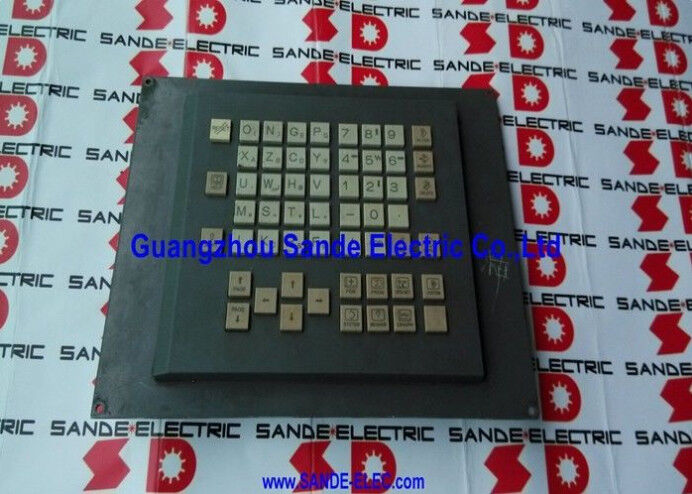

A02B-0092-C141 は、ファナックのシリーズ 0M CNC 用の MDI オペレータ パネルです。機械オペレータが CNC システムと対話するための物理的なコントロール パネルです。手動データ入力 (MDI) は、オペレータが機械で使用するすべての主要な機能をカバーします。たとえば、単一ブロック実行用のプログラム コマンドの入力、機械モード (自動、MDI、手動、基準リターン) の選択、送り速度と主軸のオーバーライドの調整、軸のジョギング、工具オフセットの管理、およびアラームへの応答です。

パネルの安全構造の中心には緊急停止ボタンがあります。このパネルの非常止めは機械の安全回路に配線されています。これを押すと、CNC のプログラム状態に関係なく、ドライブへの電力が遮断され、すべての軸とスピンドルの動きが停止します。このパネルには、オペレータが切断中に CNC 指令の送り速度または主軸速度を下げることができるオーバーライド スイッチも搭載されています。これは、セットアップ、最初のピースの検証、および不慣れな材料での操作のための基本的な制御です。

シリーズ 0M (0-MC) は、人気の高いシリーズ 0 プラットフォームのファナックのマシニング センターのバリエーションであり、1980 年代から 1990 年代にかけてニーミル、立形マシニング センター、汎用加工装置で広く使用されていた 3 軸 CNC です。非常に大規模な 0M マシンの設置ベースが実稼働サービスを継続しており、この MDI パネルはアフターマーケットを通じて需要を維持しています。

主な仕様

隣接するバリアント — A02B-0091-C141

密接に関連した A02B-0091-C141 は、Lakeside CNC Group の同じ製品ファミリーに含まれています。 -0091 および -0092 シリーズはどちらもシリーズ 0 オペレーター パネルをカバーしており、サービスを提供する特定のマシン タイプの構成が異なります。注文する前に、設置されているパネルのラベルで A02B-0092-C141 を確認してください。-0091 バリアントは、関連するが異なるマシン タイプ構成を提供します。

非常停止とオーバーライド — 常に物理的であり、オプションではありません

このパネルでは、非常停止およびオーバーライド制御はハードウェア機能であり、ソフトウェア設定ではありません。非常停止は機械のリレーベースの安全回路に直接接続します。オーバーライド ポテンショメータは、CNC がプログラムとは独立して読み取るアナログ信号を生成します。CNC は、指令されたすべての速度にリアルタイムでオーバーライドを適用します。これらの制御は、CNC がプログラムを実行している場合でも、MDI モードにある場合でも、手動ジョグ コマンドを処理している場合でも同様に機能します。

よくある質問

Q1: A02B-0092-C141 はどの CNC モデル向けに設計されていますか?

A02B-0092-C141 は、FANUC シリーズ 0M (0-MC) マシニングセンタ CNC 用の MDI 操作盤です。 -0092 シリーズは 0M システムのハードウェアをカバーします。それぞれの機械タイプに適合する異なる A02B シリーズ ユニットを使用する 0T (旋削) または 0F (研削) CNC バリアントのオペレータ パネルと直接互換性はありません。

Q2: パネルの非常停止ボタンが跳ね返らない場合はどうなりますか?

機械的に固着した非常停止ボタンは、非常停止回路を開いた (トリップ) 状態に保ちます。 CNC はパネルコマンドに関係なく非常停止アラームをクリアできません。押した後にボタンが機械的に戻ることを確認します。ボタンが固着している場合は、通常、パネルの分解と非常停止ボタンの交換が必要です。ボタンが自由に動くのに非常停止アラームが残る場合は、機械の安全回路の配線と非常停止リレー チェーンを確認してください。

Q3: 送り速度オーバーライドスイッチを押しても切削速度が変わりません。どこに問題があるのでしょうか？

オーバーライド スイッチは、CNC が読み取るアナログ信号を生成します。信号が存在しない、または信号が一定の場合、障害はオーバーライド ポテンショメータ自体 (ワイパーの破損または接点のオープンを検査)、パネルと CNC インターフェース ボード間の配線、または CNC のアナログ入力回路のいずれかにあります。パネルスイッチを回転させながらCNC入力端子のオーバーライド信号電圧を測定し、故障箇所を特定します。

Q4: A02B-0092-C141 を交換するには、CNC パラメータを変更する必要がありますか?

標準パラメータ設定は、同等のパネル交換によって影響を受けないようにする必要があります。 MDI パネルはマシン固有の構成データを保存せず、物理的な入力と出力を提供します。交換用パネルを取り付けた後、機械を動作に戻す前に、すべてのボタン、オーバーライド コントロール、非常停止機能が正しく機能していることを確認してください。

Q5: A02B-0092-C141 の製造中止後の供給元はどこですか?

FANUC シリーズ 0M CNC 部品のアフターマーケットを通じて、ファナック オペレーター パネル ディーラー、シリーズ 0 プラットフォームに特化した CNC 修理サービス、およびテスト済みの余剰サプライヤーが対応します。 A02B-0092-C141 は、世界的に 0M マシニング センターが大規模に設置されていることから、ファナック シリーズ 0M アフターマーケットで比較的一般的なパネルです。ご注文前に、取り付けられているパネルのラベルで部品番号を確認してください。
