| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE RoHS |

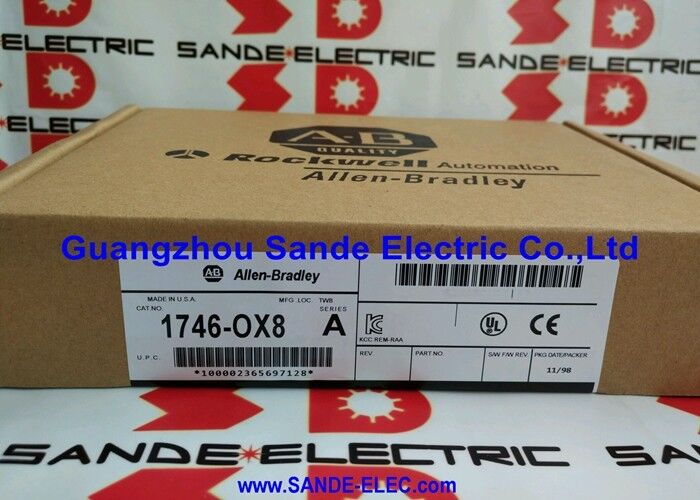

| モデル番号 | 1746-OX8 |
部品番号:1746-OX8
製造者:ロックウェル・オートメーション / アレン・ブラッドリー (アメリカ)
製品タイプ:デジタル出力モジュール 孤立したリレー出力
プラットフォーム:SLC 500
出力ポイント:8
1746-OX8は,Allen-Bradley SLC 500 PLCファミリーの孤立したリレー出力モジュールである.5A連続で評価された通常開かれた接触点265V AC または 125V DC までの負荷を切り替えるのに適しています.
標準的なリレー出力モジュールでは,リレー出力モジュールは,リレー出力モジュールの標準的なSLC500と1746-OX8の間の重要な差異です.出力ポイントは通常共通の参照を共有します.1746-OX8では,各リレーコンタクトは他のすべてのコンタクトから隔離されている.完全に異なる電圧で負荷を切り替える単一モジュールから異なる相または異なる電源.24V DCバルブを制御する出力は,それらの間には電気接続がないように,同じモジュール上の120VACコンタクタコイルを切り替える出力の隣に座ることができます..
この能力は,様々な負荷の種類 接触器,電磁管,パイロットライト,信号リレーは 異なる電圧で動作し,コンパクトなPLC I/O組から制御されなければならない..
5A / 265V AC 格付けにより, 1746-OX8 は,3相モータースタートコンタクターコイル (通常 120V AC または 240V AC),フルボルトモータースタート補助コンタクト,標準的な北米や欧州の産業用電源システムにおけるパイロット装置125V DC レーティングは,古い工場機器,スイッチ機器,およびHVAC システムで一般的なDC 制御回路に同じ能力を拡張します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 1746-OX8 |
| プラットフォーム | SLC 500 |
| アウトプットタイプ | 隔離リレー (NO) |
| ポイント | 8 |
| 現在の格付け | ポイント1点あたり5A |
| AC電圧 | 265V AC 50/60 Hz |
| DC電圧 | 125V DC |
| ステータス | 生産中止 |
Q1: SLCプログラムで出力ビットが ON と表示されているにもかかわらず,1746-OX8のリレー出力のうちの1つが電力を供給できていない.何を確認すべきですか?
プロセッサの出力ビットがオンになっていることを確認すると,負荷が切断された出力端末の電圧を測定してリレーの駆動状態を確認します.電圧が表示される場合 (コンタクトが閉められるべき時に開いている場合),モジュール内のリレーコイル回路が電力を供給しているが,コンタクトが故障している.モジュールが正しく座っていることを確認し,プログラム内のスロットアドレスは物理的なスロットと一致します.
Q2: 1746-OX8は生産が中止されています.1746-OW16 (16点リレー出力) は代替できますか?
1746-OW16は16のリレー出力を提供しているが,共通の返却装置を使用している.出力は完全に隔離されるのではなく,共通の端末を共有している.アプリケーションが同じモジュールから異なる電圧の負荷を切り替えるために 1746-OX8の点別隔離に依存する場合代替品を選択する前に,アプリケーションの隔離要件を確認してください.
Q3: 1746-OX8のいくつかの出力リレーが溶接して閉ざされている (コンタクトが固定されている).何が原因なのか.
溶接した接触は,電源を入れるときに過剰な突入電流から発生する. 通常は電源を入れるときに非常に高いピーク電流を吸い込む電圧の加容性負荷から発生する.5A連続分別は抵抗性負荷に適用される.起動時の感应電荷やモーター電荷は,一時的に走行電流の5×10倍を引き出すことができる.誘導負荷に急増抑制装置を設置し,モジュールの定数メア/ブレーク電流に対して負荷電流プロフィールをレビューする.
Q4: 1746-OX8のSLC500ラックは 高い振動の環境にあります. 予防措置がありますか?
SLC 500 のシャシは,すべてのマウントハードウェアが仕様に従ってトルクされたパネルに固定されるべきです. I/O モジュールのロックタブがオンになっていることを確認します.高振動環境では,リレーコンタクトは,コネクタの動きのために間断的な接続を開発することができます すべてのフィールドワイヤリング端末接続が正しくトルクされていることを確認します特に負荷電流を運ぶ出力回路では
Q5: 生産停止された1746OX8はどこから来ているのですか?
Rockwell Automation/SLC 500のスペアパーツディーラーとPLC産業用アフターマーケットのサプライヤーは 株式取引所を保有している.1746-OX8の指定を確認します.特に,隣接するリレー出力モジュール (OW16)OA8,OA16) は,異なる接触配置を有する.リニューアルされたユニットでは,受付前にSLC 500ラックで機能試験を行うことが推奨される.
