| 起源の場所 | 台湾 |
| ブランド名 | SUNON |
| 証明 | CE ROHS |
| モデル番号 | KDE2412PMB1-6A |

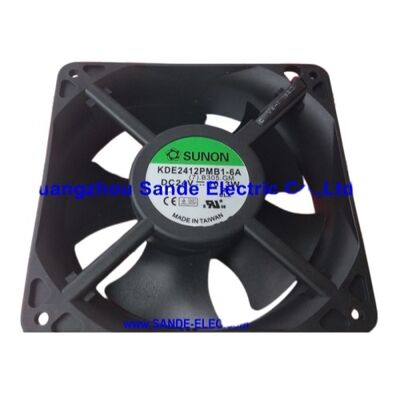

KDE2412PMB1-6A は、台湾の産業および商業用途向けの冷却ファンの大手メーカーである Sunon の 24V DC 軸流ファンです。 KDE シリーズ (Sunon の DC ブラシレス ファン ファミリ) に属する KDE2412PMB1-6A は、その製品カテゴリで特にインバータ冷却ファンとして識別されます。24V DC 供給電圧と 108 CFM のエアフローは、24V 制御電源システムから電力を供給される産業用ドライブおよびインバータ エンクロージャに適しています。
高精度のダブル ボール ベアリング構造により、このファンはスリーブ ベアリングの代替品と区別され、連続使用の産業用設備においてより長い耐用年数、より広い動作温度能力、および一貫したパフォーマンスを実現します。
| パラメータ | 価値 |
|---|---|
| 寸法 | 120×120×38mm |
| 電圧 | DC24V |
| 動作範囲 | 20.4V～27.6V |
| 現在 | 0.42A |
| 力 | 10.3W |
| スピード | 3100RPM±250RPM |
| 気流 | 108 CFM (3.02 m3/分) |
| ノイズ | 42dB(A) |
| ベアリング | ダブルボールベアリング |
| ワイヤー | 2 |
| 認証 | UL/CE/TUV |
108 CFM (3.02 m3/min) の自由空気流量により、KDE2412PMB1-6A は標準 120 mm 産業用ファンのパフォーマンスのハイエンドに位置します。
インバーター冷却要件:産業用可変周波数ドライブとサーボアンプには、IGBT とヒートシンクの温度を定格制限内に維持するための特定のエアフロー要件があります。 KDE2412PMB1-6A は 108 CFM で、単一の 120mm ファンによって冷却される中出力から高出力のドライブ エンクロージャに必要なエアフローを提供します。
3100 RPM 速度:3100 RPM の動作速度は、108 CFM 出力の背後にあるメカニズムです。ファンは、このエアフローを実現するために、一般的な 120mm 工業用ファン (2000 ～ 2800 RPM の範囲) よりも高速に動作します。 42 dB(A) のノイズ レベルは、この高速度を反映しています。
産業用インバーターと VFD 冷却:ポンプ、ファン、コンベア、および一般的な産業用モーター制御における可変周波数ドライブ - KDE2412PMB1-6A は、ドライブの内部温度を維持する 24V DC パネル取り付け冷却ファンを提供します。
サーボアンプ筐体：24V DC 電源の冷却ファンを使用したサーボおよび CNC ドライブ システムのドライブ キャビネットの冷却。
産業用サーバーとネットワーク:サーバー ラックの冷却、ネットワーク スイッチの熱管理、産業用コンピューターの冷却 - UL/CE/TUV 認証は、規制された環境での IT インフラストラクチャでの使用をサポートします。
UPSおよび産業用電源:オンライン UPS システムの冷却ファン、バッテリ充電器、産業用電源 - システムの内部電源レールから直接 24 V 電源を供給します。
Q1: KDE2412PMB1-6A の起動電圧要件はどれくらいですか?
始動電圧は 16V です。これは、モーターが静止状態から確実に始動するのに十分なトルクを生成する最小電圧です。動作電圧範囲 (20.4V ～ 27.6V) は最小起動電圧より狭いため、ファンは 16V で起動できますが、定格性能を維持するには 20.4V 以上で動作する必要があります。バッテリバックアップを備えた 24V システムでは、停電後にファンが再起動するにはバッテリ電圧が 16V 以上に維持されている必要があります。
Q2: KDE2412PMB1-6A のノイズ レベルはどのくらいですか? 機器の近くでの使用に適していますか?
定格速度での 42 dB(A) の騒音レベルは、3100 RPM 120 mm 産業用ファンの典型的な値です。静かな環境では至近距離で聞こえますが、周囲の騒音が高い工業生産環境では邪魔になりません。騒音が懸念される設置場所 (オフィスエリア、実験室環境) では、低速ファンまたは防音エンクロージャが必要になる場合があります。産業用ドライブ キャビネットは通常、42 dB のファン ノイズが制限要因にならない環境で動作します。
Q3: KDE2412PMB1-6A は、同じ 24V 120mm ファンクラスの NMB 4715KL-05W-B39 とどう異なりますか?
どちらも 24V DC 120mm ボール ベアリング ファンで、エアフロー 108 CFM を備え、コア性能はほぼ同じです。 NMB 4715KL-05W-B39 は、障害検出が必要なシステムでのファン障害監視用に、ロックされたローター アラーム出力を備えた 3 線バージョンを提供します。 KDE2412PMB1-6A は 2 線式 (電源のみ) です。ファン障害監視が必要な場合は、NMB 3 線バリアントが必要です。 UL/CE/TUV 認証と 2 線式のシンプルさを必要とするアプリケーションには、KDE2412PMB1-6A が適しています。
Q4: KDE2412PMB1-6A は湿気や飛沫がかかる環境でも使用できますか?
KDE2412PMB1-6A は、IP 防湿定格のない標準のオープンフレーム産業用ファンです。ファン自体が直接湿気から保護されている密閉された電気キャビネット (IP54 以上のエンクロージャ) 内への設置に適しています。湿気の多い場所、洗浄ゾーン、または筐体のない屋外環境に直接設置することは適切ではありません。湿気にさらされるリスクのあるアプリケーションの場合は、Sunon のカタログで KDE シリーズの IP 定格バリアントが利用可能かどうかを確認してください。
