| 起源の場所 | 日本 |
| ブランド名 | NMB |
| 証明 | CE ROHS |
| モデル番号 | 4715KL-05W-B39 |

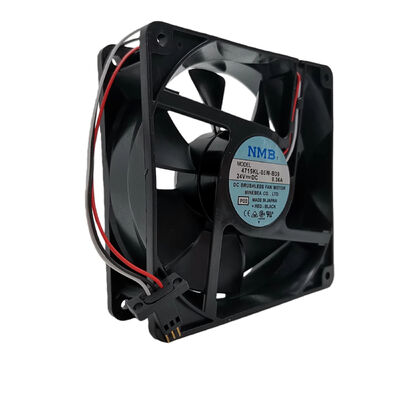

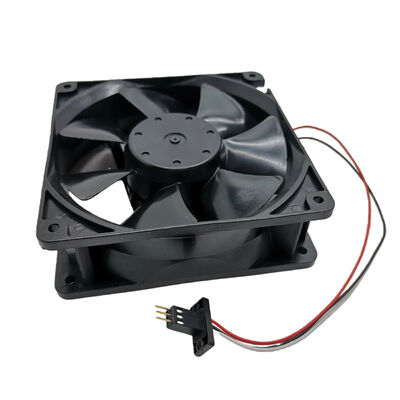

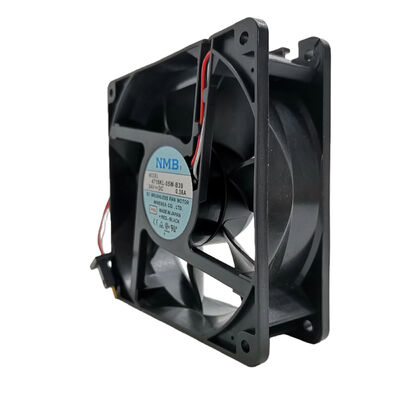

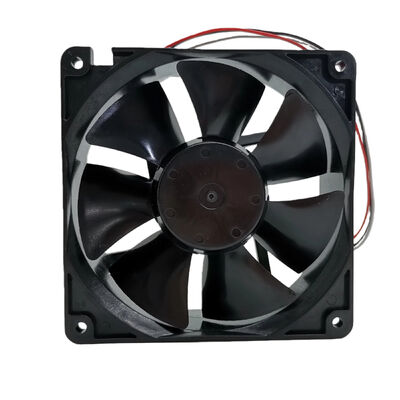

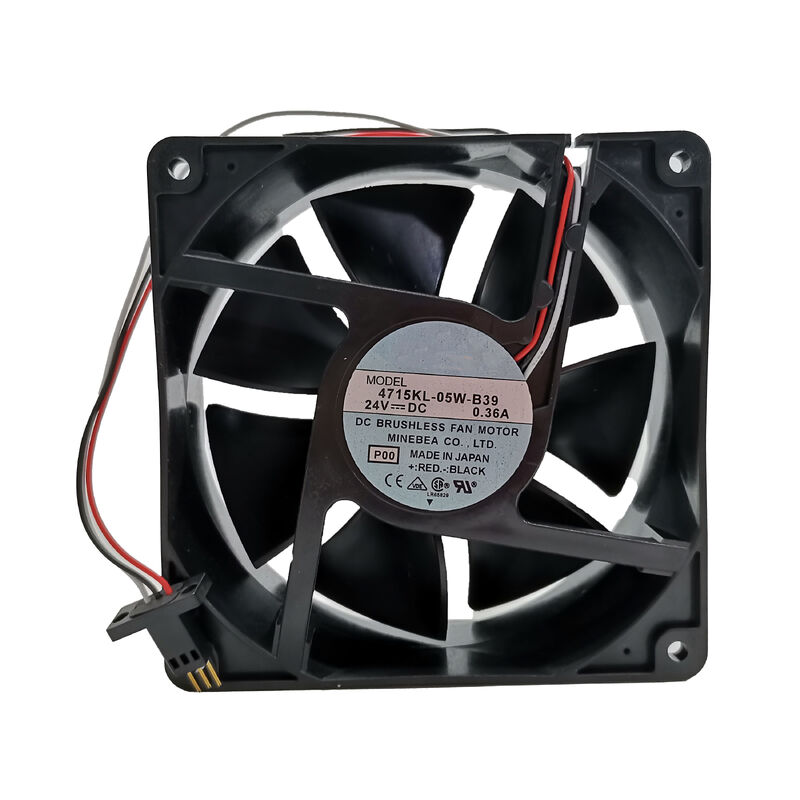

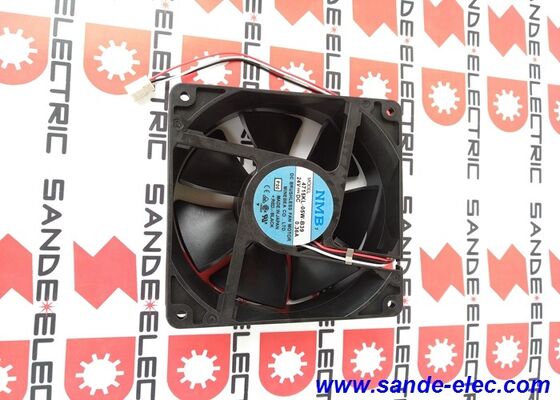

4715KL-05W-B39 は、NMB Technologies の 24V DC 軸流冷却ファンです。第 3 ワイヤ ロック ローター アラーム信号を備え、2950 RPM で 108 CFM のエアフローを供給する 119mm 産業用ファンです。これは単純な 2 線式ファンではありません。アラーム信号線により、ホスト システムはファンの故障を検出し、冷却対象の機器が臨界温度に達する前に障害を生成できます。
24V DC 電源は産業用制御キャビネットの配電に適合します。これは PLC、センサー、および制御電子機器に使用されるのと同じ 24V 電源であり、冷却ファン用の専用電源電圧が不要になります。
| パラメータ | 価値 |
|---|---|
| 寸法 | 119×119×38mm |
| 電圧 | DC24V |
| 動作範囲 | 10V～27.6V |
| 力 | 7.4W |
| 現在 | 0.31A |
| スピード | 2950RPM |
| 気流 | 108 CFM (3.07 m3/分) |
| 静圧 | 68.1Pa |
| ノイズ | 42.5dB(A) |
| ベアリング | ボールベアリング |
| ライフ(L10) | 100,000時間 @ 25°C |
| ワイヤー | 3 |
4715KL-05W-B39 の 3 番目のワイヤは、ローターのロック アラーム信号を提供します。これは、このファンを基本的な 2 線冷却ファンと区別する機能です。
仕組み:アラーム信号線は、ファン速度に比例した周波数でパルスするロジック信号 (通常はオープンコレクタ) を出力します。ファンの速度が定格速度の約 50% を下回ると (ベアリングの故障、ベアリングの固着状態、または空気流の遮断により)、コントローラーは信号の変化を検出し、システム障害または警告を生成することがあります。
早期故障検出:ファンのベアリング故障は通常、徐々に進行します。初期のベアリング摩耗により、完全に故障する前に速度が低下します。 3 線式アラームにより、システム コントローラーはこの劣化を検出し、致命的なファン障害によってシステムが過熱する前にメンテナンス アラートをトリガーできます。
ファナック CNC の統合:FANUC A90L-0001-0509 ファンリファレンスを備えた FANUC CNC 制御およびサーボ ドライブ モジュールは、アラーム信号出力を使用してファン障害アラームを生成し、熱関連の損傷が発生する前にメンテナンスをスケジュールするようオペレーターに警告します。
FANUC CNC およびサーボドライブの冷却:A90L-0001-0509 を参照するファナック制御キャビネットのファン交換 — サーボアンプ、軸制御モジュール、CNC プロセッサアセンブリは、アラーム信号監視付きの 24V DC ファンによって冷却されます。
産業用ドライブおよびインバーターエンクロージャ:アラーム監視による冷却を必要とする、VFD キャビネット、サーボアンプエンクロージャ、オートメーションコントロールパネル内の 24V 電源の冷却ファン。
サーバーおよび通信機器:ローターのロック検出機能を備えた連続稼働 24V DC ファンを必要とする高性能ネットワーク機器およびサーバー シャーシ。
産業用オートメーションコントローラー:監視された冷却を必要とする PLC キャビネット、SCADA ハードウェア、および産業用コンピューター システム。
Q1: 4715KL-05W-B39のアラーム信号出力は何に接続されますか?
アラーム信号はドライブまたはコントローラーのデジタル入力に接続されます。入力はファンのパルス出力を監視します。 A90L-0001-0509 ファンリファレンスを備えたファナックアンプには、3 線信号を読み取る専用のファンアラーム入力があります。パルス周波数がファンの故障を示すしきい値を下回ると、ドライブはファン アラーム コードを生成します。専用のファン アラーム入力がないシステムでは、別のファン監視回路 (カウンターまたは周波数 - 電圧コンバータ) で信号を処理できます。
Q2: 4715KL-05W-B39は警報線を外したまま2線式ファンとして使用できますか?
はい — ファンは V+ と V- ワイヤが接続されている場合のみ正常に動作します。 3 番目のワイヤは、ファンのモーターの動作に影響を与えることなく、未接続 (フローティング) のままにすることができます。ただし、アラーム ワイヤを切断すると、ファンの故障検出機能が失われます。ファンが故障してもアラームは生成されず、警告なしに機器の過熱が発生します。
Q3: 4715KL-05W-B39 に適用される周囲温度範囲はどれですか?
B39 クラスは、-10°C ～ +70°C (B10 ～ B40 の範囲) で動作します。保管温度は-40℃～+70℃です。 B39 の動作温度範囲は、産業用ドライブ キャビネットの周囲温度 70°C までに対応します。これは、換気の悪いエンクロージャや周囲温度が高い産業環境で発生する可能性があります。ドライブの設置マニュアルを参照して、キャビネットの周囲温度がこの範囲内にあることを確認してください。
Q4: 同じキャビネット内の 4715KL-05W-B39 (DC、108 CFM) と 4715PS-20T-B30 (AC、102 CFM) はどう異なりますか?
どちらも同様のエアフロー (108 CFM 対 102 CFM) を備えた 120mm ファンですが、主に電源電圧 (24V DC 対 200V AC) が異なります。 DC ファンはアラーム信号とより広い電圧動作範囲を提供します。 AC ファンには 200V の直接電源が必要です。選択は、キャビネット内で利用可能な供給電圧と、ファン アラーム監視が必要かどうかによって決まります。 24V と 200V の両方が利用可能なキャビネットでは、重要な機器にはアラーム監視機能を備えた DC 4715KL が推奨されます。
