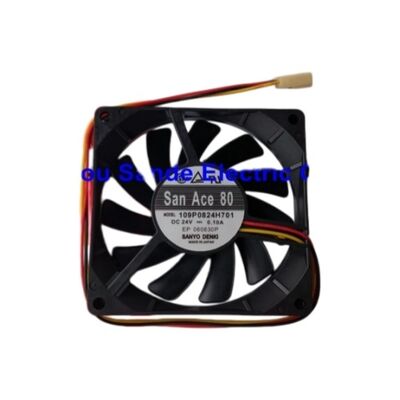

サンヨ・デンキ扇風機 3ワイヤー DC24V 0.10A サンエース80 109P0824H701 ストック1O9PO824H7O1

109P0824H701 Sanyo Denki San Ace 80 スリムファン 80×80×15mm / 24V / 32.1 CFM / 31 dB / ボールベアリング / UL/CSA/TUV

サンエース80 スリム 15mm 深さで静かなパフォーマンス

109P0824H701は,サンエース80シリーズからサンヨ・デンキの80mmスリムファンである. 24V供給から 32.1 CFM を静かな31 dB ((A) で供給する15mm 深さのチューベアキアルファンである.15mmの深さは,定義する特徴です標準の80mmのファンが25mmか38mmの深さの場合は, 109P0824H701は浅い囲みや狭い換気スロットに収まります.標準深さ80mmの扇風機がクリアできないスペース制限のパネル位置.

2.4Wの電源消費と100mAの電流抽出により,この 80mm産業用ファンがより効率的なものになります.

基本規格

3本のワイヤーの速度センサー 監視用の速度計

3つ目のワイヤーは,扇風機速度に比例する速度計 (パルスセンサー) の信号を出力します.

速度モニタリングタッチ出力はホストシステムに,ファンの実際のRPMを監視し,ファンが正しい速度で動作していることを確認し,完全な故障の前にローヤリングの磨きから徐々に速度減少を検出することを可能にします.

扇風機故障警報:扇風機の故障を監視するシステムで 扇風機の故障を検出するタッチ信号を使いますパルス出力周波数は約103Hz (一回転あたり2パルスの場合) 標準マイクロコントローラータイマー入力能力の範囲内.

申請

サーバーとデータセンターの設備:ブレイドサーバー冷却,1Uと2Uサーバー・シャシー,ネットワーク機器は,高度制限のラック位置に 80mmの細い扇風機を使用する.

電気通信インフラ:ベースステーションの電子機器,中央オフィス機器,およびキャリアグレードのネットワーク・チャシスには,長期使用寿命とタッチモニタリングを持つ細い扇風機が必要です.

工業用制御パネル:自動化コントローラー,駆動電子機器,および有限の扇風機穴深さの産業用コンピュータのケースにおけるパネルマウント冷却.

医療機器の電子機器:静かな動作 (31 dB) と UL 認証が必要なコンパクトな医療機器の電源と電子冷却

よくある質問

Q1:なぜ25mm深の80mmの扇風機よりも 15mm深の109P0824H701を選んだのか?

主な理由は物理的なもので,利用可能な扇風機穴の深さは15~24mmである場合,25mmの扇風機は収まらない.109P0824H701は,同じ電圧で多くの25mmファンよりも静かです. 31 dB ((A) のノイズ評価は,薄いホイップラー上の下刃の負荷を反映しています.交換:同じ電圧のフルディープファンよりも少ない空気流.スライム変種を指定する前に,削減されたCFMが熱要件を満たしていることを確認します.

Q2:4万時間の使用寿命は 何に基づいていますか?

サンヨ・デンキの寿命は4万時間で 想定された動作温度です 高い環境温度は レーヤー潤滑剤の寿命を 60°Cの環境で短縮します実際の使用寿命は25°Cよりも大幅に短くなります扇風機空洞の環境温度は高くなっている装置では (30~50°C) 寿命が比例して短縮されます.次の予定の保守で計画的な交換は,故障まで動作するよりも好ましい.

Q3: 14V の最小電圧は性能に大きく影響するのですか?

14V (定数24Vの58%) で,扇風機は定数速度よりかなり低い約1800RPMで動作し,空気流量が減少している.14V最小値は開始および動作の下限である:扇風機は 14V で信頼的に起動し,回転を維持します24V の上限 (27.6V の 115% の 24V) は,一時的な過電圧条件下での安全な動作を提供します.

Q4: 109P0824H701は,同じ電圧クラスの他の80×80×15mmのファンに直接的な代替品ですか?

物理的互換性には,80×80×15mmの面寸と24Vの直流電源を合わせる必要がある.電気互換性には,交換扇風機の3ワイヤーコネクタが機器のペアリングコネクタと一致することを必要とします.. 片刃の回転方向が元の方向に一致することを確認します:逆空気の流れの方向は,効果的な冷却を減少します.Sanyo DenkiのSan Ace 80シリーズのバリエーションは,同じ80×80×15mmフットプリント内で,さまざまな速度と空気流量レベルをカバーしています..
