| 起源の場所 | 日本 |
| ブランド名 | SANYO |
| 証明 | CE ROHS |
| モデル番号 | 9WF1224H1D03 |

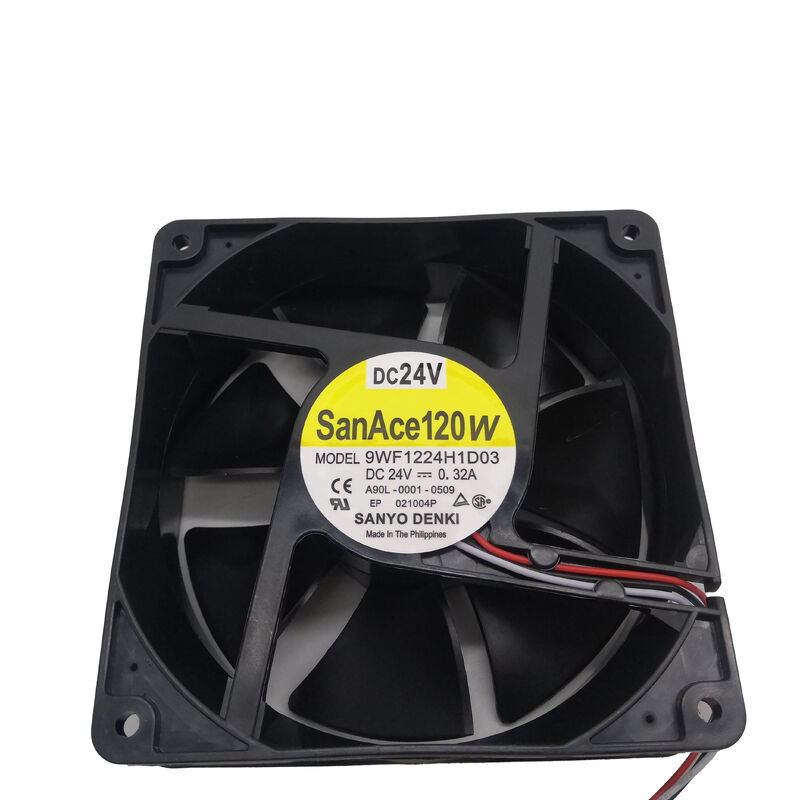

9WF1224H1D03は,サンヨ・デンキのサンエース120Wの油性24V直流扇風機です. 標準扇風機が油汚染により故障する環境のために特別に設計された120mmの扇風機です.冷却液システム付近のサーボ駆動キャビネット油霧や金属加工施設の油霧環境では,冷却扇は潤滑油,切断油霧,冷却液のエアロゾールにさらされます.標準の扇風機は,この油をモーターの巻き込みとベアリングシールに吸収し,最終的にモーターの隔熱機能の故障または早速ベアリングの故障を引き起こす.
The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.
| パラメータ | 価値 |
|---|---|
| サイズ | 120×120×38mm |
| 電圧 | 24V DC |
| 操作範囲 | 14V 27.6V |
| 流動 | 0.32A |
| パワー | 7.68W |
| 空気の流れ | 254 CFM (431.5 m3/h) |
| 騒音 | 46 dB (A) |
| ローヤリング | 球軸 |
| 人生 | 40,000 h @ 60°C |
| ワイヤー | 3 (パルスセンサー) |
| 認証 | UL,CSA,TUV,CE |
パルスセンサー出力:3つ目のワイヤーは,ファン速度に比例するパルス信号を供給します.ホストシステム (FANUC増幅器またはドライブコントローラー) は,このパルス周波数をモニターしてファン動作を確認します.
ロックされたロータ保護:扇風機が停止した場合,ロックされたローターの保護回路は電流を制限することで DCモーターの燃焼を防止します.この保護機能は,汚染物質の蓄積から一時的な刃の詰め込みの場合でも,モーターの完整性を維持します.
逆極性保護:モーター回路は,設置や保守の際に偶然の逆接続に抵抗します.
FANUC CNC サーボアンプの冷却:A90L-0001-0509 FANUC アルファおよびベータシリーズ伺服増幅器モジュールのファン交換 9WF1224H1D03は,FANUCが指定した冷却部品として確認したSanyo Denkiファンです.
工業用機械の動力キャビネットCNC加工センターやターニングセンターに設置された,またはその隣にある,サーボドライブおよびスピンドルドライブのキャビネット 切断エリアからの油霧がキャビネットに浸透する.キャビネットの密封にもかかわらず.
油汚染環境における電源冷却:工業用電源,溶接機器の電源ステージ,および油霧のある金属加工環境で動作するプラズマ切断電源.
機械用: 機械用:精密磨き機と磨き機の電気機内では,磨き液の霧と油滑油蒸気が冷却ファンに到達する.
Q1: 9WF1224H1D03の油性評価は? 評価はIPxxですか?
Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classifications. 油断断構造は,油浸しではなく,油霧,ライトスプラッシュ,油エアロゾール接触から保護します. 特定のIP評価情報のために,Sanyo Denkiの SanAce 9WFシリーズ技術文書から確認.
Q2: 9WF1224H1D03 (A90L-0001-0509) の扇風機が故障したことを示す FANUC 駆動アラームは何ですか?
FANUCの3ワイヤーパルス出力を監視する伺服増幅器は,速度信号がゼロに低下すると,SV0430 (冷却扇の故障) または同等の増幅扇のアラームを生成する.アラームは FANUC パラメータ設定に応じて,負荷が減った状態で動作を継続させたり,保護停止を開始したりできる.扇風機を置き換えて,アラームをリセットして,完全な動作を回復します.
Q3: 9WF1224H1D03は標準 (油性でない) アプリケーションにインストールできますか?
はい 油断扇風機は,乾燥環境では標準扇風機と同じまたはより良い性能を提供します.油断封印は,清潔な環境では冷却性能に悪影響を及ぼしません.254 CFM の空気流と 40,000時間の使用寿命の仕様は,装置が油で汚染された環境か,清潔な環境かに関係なく適用されます.
Q4: スタートアップと安定状態で 9WF1224H1D03 の現在の引き分けは?
DCブラシレスファンでは,起動時により高い突入電流を抽出することができる. 通常は,エンジンが速度に達するまで最初の数ミリ秒間,静止電流の2×3×である.安定電流は0です.32A 定数24V.扇風機供給回路の電源またはファイューズは,誤ったトリッピングなしに突入を容認しなければならない.少なくとも0.5−1の定数電源.9WF1224H1D03の24V電源レールのための連続0Aは,起動トランジエントを処理するのに適しています..
