| 起源の場所 | 日本 |
| ブランド名 | SANYO |
| 証明 | CE ROHS |
| モデル番号 | 9WF0624H603 |

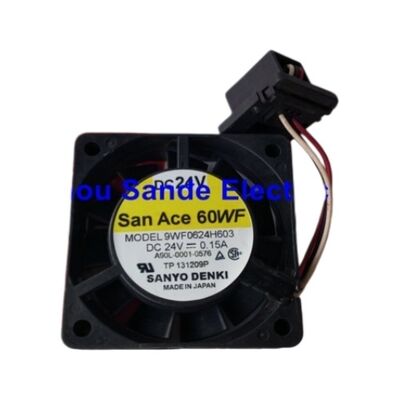

9WF0624H603 は、60×60×20mm の標準フォームファクタの 24V DC ブラシレス冷却ファンです。ファナックの CNC 制御ユニット、サーボアンプモジュール、およびオペレータパネルアセンブリ全体で使用され、動作温度を定格制限内に維持します。 24V 電源 (3.6W) から 0.15A を供給することで、大きな電力を消費することなく、発熱する電子機器にエアフローを提供します。
冷却ファンはファナック制御システムの消耗品です。ファン モーターのベアリングの摩耗は、CNC キャビネットのサービスにおいて最も一般的な予防可能なメンテナンス イベントの 1 つです。ファンの速度が低下したり、断続的に動作すると温度が徐々に上昇し、完全なサーマル シャットダウンが発生する前にパフォーマンスの低下やアラームが発生します。多くの FANUC CNC およびアンプ ユニットは、ファン速度がしきい値を下回ると、冷却ファン アラーム コードを表示します。他のものは、熱過負荷によってのみファンの故障を検出します。
ノイズの増加、エアフローの減少、またはファンのアラーム コードの最初の兆候が現れた時点で 9WF0624H603 を交換すると、熱によるドライブ障害に対処するよりも中断が大幅に少なくなります。
| パラメータ | 価値 |
|---|---|
| モデル | 9WF0624H603 |
| 供給電圧 | DC24V |
| 現在 | 0.15A |
| 力 | 3.6W |
| 寸法 | 60×60×20mm |
| フォームファクター | 標準60mm |
| 応用 | ファナック CNC / サーボドライブ冷却 |
9WF0624H603 は、ケーブル コネクタを介してホスト ユニットの 24V 電源に接続します。交換用ファンを取り付ける前に、コネクタのタイプとピンの割り当てがユニットのファン ヘッダーと一致していることを確認してください。 24V 電源は制御システム内の正しい電源から供給されている必要があります。間違った定格の電源に接続しないでください。
ファンを元の方向と同じ方向に取り付けます。効果的な冷却には空気の流れの方向 (吸気または排気) が重要です。ほとんどの FANUC パネルおよびドライブ ファンは、吸気側から発熱コンポーネントに空気を引き込みます。ファンの方向を逆にすると、冷却効果が大幅に低下します。
取り付け後、システムの電源を入れ、起動時に新しいファンがすぐに回転することを確認します。起動時にためらうファンは最初からベアリングに欠陥があるため、システムを実行する前に再度交換してください。
Q1: ファナックの冷却ファンはどれくらいの頻度で交換すればよいですか?
ファナックでは通常、通常の連続生産環境では、またはベアリングの異音、速度の低下、またはファンのアラーム コードの最初の兆候が現れたときに、冷却ファンを 2 ～ 3 年ごとに交換することを推奨しています。周囲温度が高い環境や複数シフトで稼働する生産ラインでは、早めの点検と交換が賢明です。
Q2: CNC に冷却ファンのアラームが表示されます。これは9WF0624H603が完全に停止したということでしょうか？
必ずしも必要ではありません — FANUC ファン アラーム回路は、ファンの速度がしきい値を下回ると、ファンが完全に停止する前に発生する可能性があることを検出します。ファンが半分の速度で動作しても電流は流れますが、十分な空気の流れを提供できない可能性があります。完全に故障するまで待つのではなく、アラームが表示されたらファンを交換してください。
Q3: 9WF0624H603 はファナック固有のものですか、それとも標準の 60mm 24V DC ファンで置き換えることができますか?
9WF0624H603 は、コネクタと方向が定義されたファナック指定のファンです。コネクタとエアフローの方向が一致していれば、同等のエアフローの標準的な 60mm 24V DC ブラシレス ファンを一部のアプリケーションで使用できます。ただし、ファナックの純正ファンはコネクタの正しい取り付けを保証し、元の設計仕様を満たします。他社製ユニットに置き換える前に、コネクタの種類とエアフローの方向を確認してください。
Q4: ファンは動作していますが、ドライブには依然として温度アラームが表示されます。何を確認する必要がありますか?
ファンが十分な空気の流れを提供していることを確認します。ベアリングの部分的な故障や吸気口/排気口の詰まりによりファンの回転が遅い場合は、動作しているように見えても十分な空気を移動できない可能性があります。ファンの吸気口がゴミやケーブルでふさがれていないことを確認してください。ドライブ キャビネット全体の空気循環が適切であり、周囲温度がドライブの指定範囲内にあることを確認します。
Q5: 9WF0624H603 はどこから供給されていますか?
