| モデル番号 | 9WF0624H4D04 |

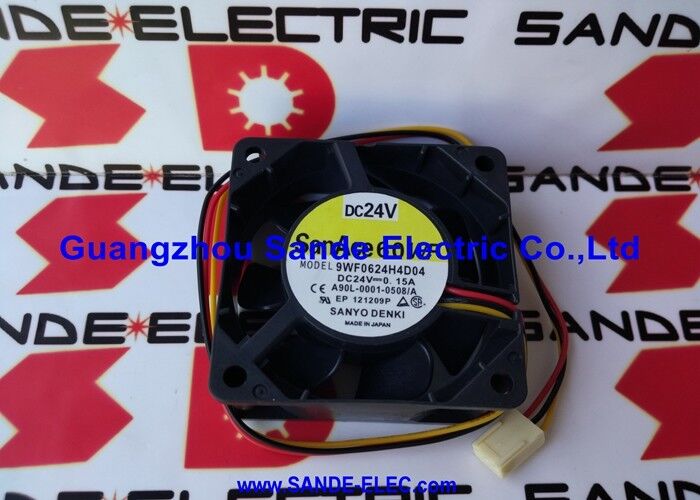

9WF0624H4D04 は、山洋電機 SanAce 60WF シリーズの管軸流ファンです。 Sanyo Denki は、CNC コントロール ユニット、サーボ アンプ モジュール、およびドライブ キャビネット内で使用する冷却ファンをファナックに供給する主要 OEM サプライヤーの 1 つです。9WF0624H4D04 は、機械サービス ドキュメントの FANUC 部品リファレンスに記載されている Sanyo Denki コンポーネントです。
本体の奥行きが 25mm であるため、このファンはより薄い 20mm SanAce フォーマットと区別されます。追加の深さにより、同じ直径 60 mm でより多くのブレード ピッチ領域が提供され、熱負荷が高い位置を冷却するための空気流量が増加します。 3.6W (24V × 0.15A) で、適度な消費電力でこのエアフローを実現します。
3 線構成では、供給導体に加えてタコメータ信号も伝送されます。タコメータ出力はファン速度に比例するパルス信号です。ホスト CNC またはドライブ電子機器はこれを読み取り、ファンの回転をリアルタイムで監視します。速度がプログラムされたしきい値を下回ると、システムは熱過負荷が発生する前にファンのアラームを生成します。 2 線式ファンを 3 線式の位置に取り付けると、速度監視が完全になくなり、即時検出エラーが発生する可能性があります。
| パラメータ | 価値 |
|---|---|
| モデル | 9WF0624H4D04 |
| メーカー | 山洋電機（日本） |
| シリーズ | サンエース60WF |
| 電圧 | DC24V |
| 現在 | 0.15A |
| 力 | 3.6W |
| 寸法 | 60×60×25mm |
| 配線 | 3線式(電源+タコメーター) |
| タイプ | チューブアキシャル |
| 状態 | 製造中止 |
9WF0624H4D04は山洋電機にて生産終了となりました。交換用在庫は CNC ファンのアフターマーケットから入手できます。注文する前に、コネクタのタイプとピン割り当てがホスト ユニットのファン ヘッダーと一致していることを確認してください。ファンのベアリングは稼働時間とともに摩耗します。完全な故障を待つのではなく、ベアリングの異音の最初の兆候が現れたら交換してください。
Q1: 9WF0624H4D04はファナック製ですか、それとも山洋電機製ですか?
これは、日本のファンおよびサーボ モーターのメーカーである山洋電機によって、SanAce 60WF 製品シリーズとして製造されています。山洋電機はファナックに冷却ファンを OEM コンポーネントとして供給しています。そのため、このモデル番号はファナックの機械サービス文書に記載され、ファナックのスペアパーツと並んでリストされているのが一般的です。ファンラベルのメーカーは山洋電機です。
Q2: このファンの 2 線式バージョンと 3 線式バージョンの違いは何ですか?
2 線式は正と負の電源のみを伝送します。 3 線式では、ホスト電子機器が実際のファン速度を監視するために使用するパルス信号であるタコメータ出力が追加されます。タコメータ信号が必要な位置では、2 線式の交換により速度監視が無効になり、すぐに障害が発生する可能性があります。交換品を注文する前に、取り付けられているファンのコネクタからのワイヤ数を確認してください。
Q3: 標準の 60×25mm 24V DC ファンで 9WF0624H4D04 を置き換えることはできますか?
3 線タコメーター出力を提供し、エアフローの方向と一致し、互換性のあるコネクタを使用し、冷却位置に適切な CFM を提供する場合に限ります。タコメータ出力がないファンは、速度監視を失うことなく 3 線式の位置で代用することはできません。
Q4: CNC はファン アラームを表示しますが、ファンが回転しているように見えます。この原因は何でしょうか?
ベアリングの磨耗や供給電圧の低下により、ファンが定格速度を大幅に下回って動作すると、低い周波数でタコメータ信号が生成されます。制御システムは脈拍数の低下を速度不足状態と解釈し、ファンが回転しているように見える場合でもアラームを鳴らします。ファンコネクタの供給電圧を測定し、タコメータのパルス周波数を仕様と比較します。
Q5: 9WF0624H4D04 の製造中止後の供給元はどこですか?
産業用 CNC ファンのアフターマーケット - Sanyo Denki ファンの販売代理店、CNC サービス サプライヤー、余剰ディーラーを通じて。ご注文前にファンのラベルから特に 9WF0624H4D04 (60×25mm、3 線、24V) を確認してください。寸法が似ていてもワイヤ数や電圧が異なるファンは、互換性のある代替品ではありません。
