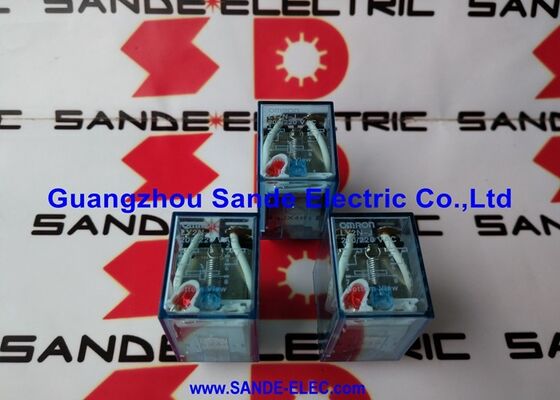

OMRON リレー LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

オムロン LY2N-J | LY シリーズ DPDT パワーリレー - 10A / 250V AC / 8 ピンプラグイン / LED インジケータ / アークバリア

DPDT、LEDインジケータ、AC2,000V対応アークバリア

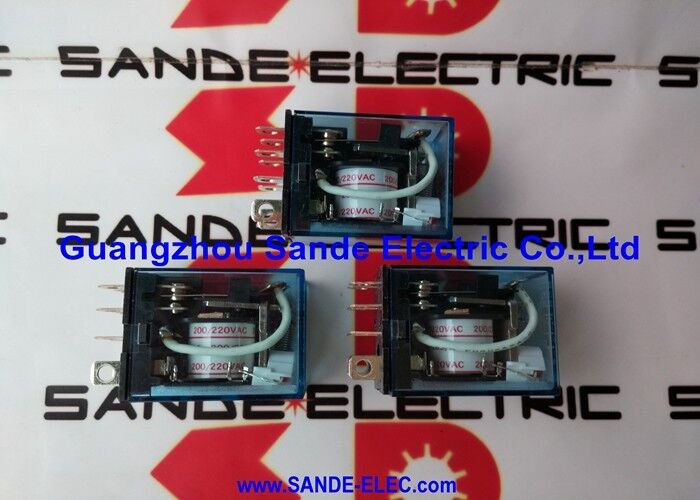

LY2N-J は、オムロンの LY2N パワー リレーの LED 搭載バージョンです。末尾の「J」は、コイルに通電すると点灯する内蔵動作インジケータを示します。この視覚的なステータス確認は、テスト機器なしでリレーの作動を確認する必要があるパネル構築に役立ちます。アークバリアは、開いた接点間に 2,000V AC の絶縁耐力を提供し、高電圧過渡現象が懸念されるスイッチング条件をカバーします。

DPDT (双極双投) 接点構成により、1 つのリレー コイルから 2 つの独立したスイッチ セットが提供されます。各セットには常開接点と常閉接点が 1 つずつ含まれており、定格負荷で独立して切り替わります。実際のパネル配線では、DPDT は、同じリレーからの投入接点 (負荷に通電するため) と遮断接点 (フィードバックまたはインターロックのため) の両方を必要とする回路をカバーします。つまり、2 つの別個の単極リレーが 1 つの DPDT ユニットに置き換えられます。

8 ピンのプラグイン形式は、オムロンの MY リレー シリーズと同じ物理フットプリントと端子配置を使用します。すでにMYリレーソケット（PYF08A）を使用しているパネルは、配線を変更することなくLY2N-Jを使用できます。注文時にコイル電圧を指定する必要があります。リレー本体と接点は電圧バリエーション全体で同じです。コイルの巻き線だけが変わります。

主な仕様

LY と MY — 電力レベルと物理サイズ

LY2N-J は、オムロン MY リレーとも互換性のある PYF08A ソケットに適合します。主な違いは電力です。LY シリーズはオムロンの高電流汎用リレー (接点定格 10A) ですが、MY シリーズは通常、低電流負荷を処理します。 10A 負荷をスイッチングする回路 (最大コイル電流でのモータースターター、ヒーター、ソレノイドバルブ) の場合、LY2N-J の接点定格が適切な仕様です。

よくある質問

Q1: LY2N-Jに必要なソケットは何ですか?また、MYリレーソケットと互換性がありますか?

LY2N-Jは8ピンプラグイン形式を採用しており、PYF08A（トラックマウント/前面接続）、PYF08A-E（フィンガープロテクトタイプ）、PY08（背面接続）、PY08QNソケットと互換性があります。 MYリレーシリーズとピン配置が同じですので、既存のMYリレーソケットは配線変更なしでLY2N-Jをそのまま使用できます。

Q2: LY2N-J の「J」は何を意味しますか?

J という接尾辞は、LED 動作インジケータのバリエーションを識別します。リレー コイルが通電されると LED が点灯し、パネルの前面からリレーの状態を視覚的に確認できます。 -J のないベース LY2N にはインジケーターがありません。追加のサフィックス オプションには、特定の用途向けのダイオード抑制、プッシュ トゥ テスト ボタン、分岐接点などがあります。

Q3: 注文時のコイル電圧の指定はどのようにすればよいですか？

ベース品番LY2N-Jにはコイル電圧は含まれておりません。注文時にコイルの定格電圧を追加してください。たとえば、24V DC コイルの場合は LY2N-J DC24、220/240V AC コイルの場合は LY2N-J AC220/240 です。リレー本体は、すべての電圧バリエーションで同じです。コイルの巻き方が違います。ご注文前にパネル電源電圧をご確認ください。

Q4: LY2N-Jの接点材質は何ですか?

銀合金接点。 10A/250VAC での標準的な抵抗性および誘導性の工業用負荷には、銀合金接点が適切です。接点の信頼性が重要な非常に低レベルの信号 (1A 未満、24V 未満) をスイッチングする場合は、微小負荷スイッチングに特化したオムロンの分岐接点バリアントまたはリレー タイプを検討してください。

Q5: LY2N-J は、異なる極の AC 負荷と DC 負荷の両方を同時に切り替えることができますか?

はい。 DPDT の 2 つの接点セットは電気的に独立しており、それぞれが独自の電圧で独自の回路を切り替えます。各回路が接点ごとの定格制限内にある場合、1 つの常開接点は AC 負荷を切り替えることができ、同じリレーの常閉接点は DC フィードバック信号を提供します。
