| 起源の場所 | 日本 |
| ブランド名 | Minebea |
| 証明 | CE ROHS |
| モデル番号 | 3106KL-05W-B59 |

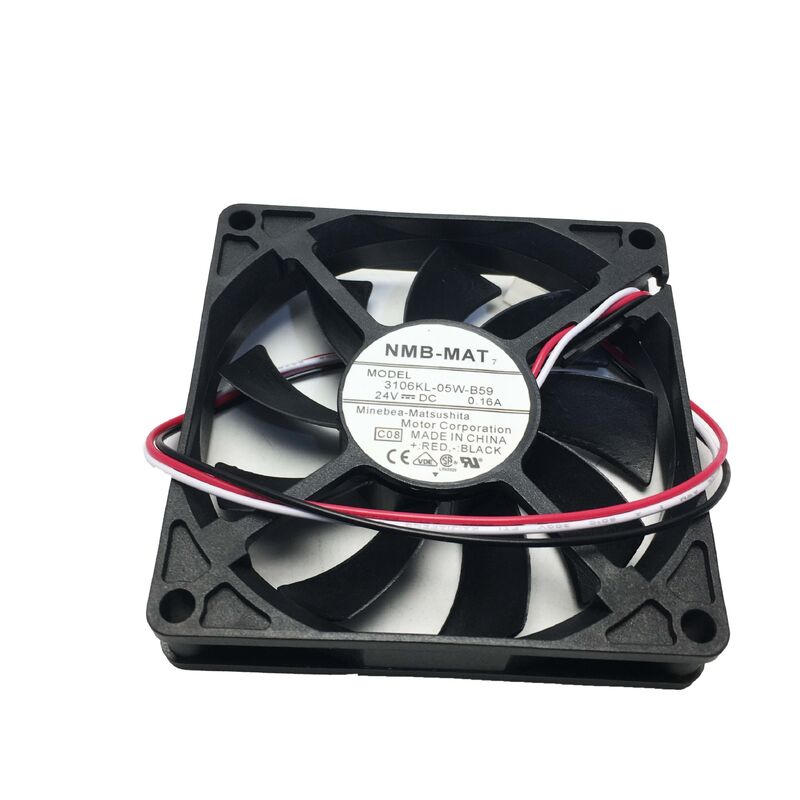

3106KL-05W-B59は,業界で最も有名なファンメーカーであるNMB Technologiesの80×80×15mmのスリムDC軸式扇風機である.浅いパネル位置のための標準的な選択標準的な25mmまたは38mm深さの80mmファンが利用可能な設置深度を上回る産業機器.
この扇風機の特徴は使用寿命である. 70,000時間 (25°CのL10),これは80mm産業用扇風機では例外的なものです. this corresponds to approximately 8 years of theoretically failure-free operation — a directly relevant specification for industrial equipment that runs continuously without regular maintenance windows.
| パラメータ | 価値 |
|---|---|
| サイズ | 80×80×15mm |
| 電圧 | 24V DC |
| 操作範囲 | 10V 27.6V |
| 流動 | 0.12A ¥0.16A |
| 空気の流れ | 32.8 CFM (0.93 m3/min) |
| 静的圧力 | 30 Pa |
| スピード | 3000 RPM |
| 騒音 | 34 dB (A) |
| ローヤリング | 球軸 |
| 寿命 L10 | 70,000 h @ 25°C |
| ワイヤー | 3 |
| FANUC リフ | A90L-0001-0422 |
3つ目のワイヤーはロックされたローターセンサーの出力を提供し,ホストシステムがファン動作を監視できるようにします.
FANUCシステムでは:A90L-0001-0422のファンの参照を持つFANUC CNC制御装置と増幅器は,第三のワイヤの速度信号を監視します.信号がゼロに落ちると (停止ファンの),制御装置が扇風機故障警報を発生させる 熱が臨界レベルに達する前に操作者を警告する.
FANUC以外の工業機器では:扇風機タホメーター入力を備えたシステムなら誰でも 3106KL-05W-B59の出力速度を監視して 扇風機状態を監視できます3つ目のワイヤは,欠陥モニタリングが不要な2本のワイヤのアプリケーションでも接続されていないまま残すことができます..
FANUC Alphaシリーズ サーボアンプの冷却:FANUC アルファシリーズ サーボアンプリファイヤーモジュール (SAM),スピンドルアンプリファイヤーモジュール (SPM) の内部冷却ファン交換そして電源モジュール (PSM) 熱条件を維持するこれらの高負荷サイクルCNC駆動モジュール.
産業用電信機器:テレコムラック機器,ベースステーション電子機器,およびキャリアグレードのネットワークハードウェアにおける浅い80mmファン位置.
機械用機械の動力キャビネット:ドライブ・ハウジング内での標的型モジュール冷却 15mm の細い深さは,コンパクトのドライブ・ハウジングの標準的な80mmのマウント位置に適しています.
Q1: 3106KL-05W-B59 (A90L-0001-0422) が故障した場合の FANUC 警報コードは何ですか?
FANUCのサーボアンプは,冷却ファンが故障すると SV0430 (ファン停止) またはアンプの高温アラームを生成する. The A90L-0001-0422 fan in Alpha series servo modules directly triggers amplifier protection — degraded cooling from a failing fan typically precedes the alarm with intermittent overtemperature warnings at high load before complete fan failure.
Q2: 3106KL-05W-B59はPanaflo FBK08T24HSと同じファンボディですか?
はい FANUCのA90L-0001-0422扇風機は,NMB (3106KL-05W-B59) とPanaflo (FBK08T24HS) の両社から調達されています.両社は80×80×15mm 24V DC扇風機で,3ワイヤーロックドローターの出力,同じFANUCモジュールポジションに製造者のいずれのバージョンも交換として受け入れられます. 接続器が特定のFANUCモジュールの扇風機接続器にマッチしていることをインストールする前に確認してください.
Q3:FANUCの冷却エコシステムにおける 3106KL-05W-B59 (80mm) と 1608KL-05W-B59 (40mm) の比較は?
両者はFANUCシステム用の3ワイヤーロックローターセンサー付きのNMBスリムDCファンである. 3106KL-05W-B59は80mm変種 (32.8 CFM,FANUC A90L-0001-0422),1608KL-05W-B59は40mm変種である (9.5 CFMFANUCのCNCシステムで異なるモジュールの位置を担当します. 特定のFANUCモジュールのメンテナンスのマニュアルから,どの扇風機組番号が必要かを確認します.
Q4: 3106KL-05W-B59は12V電源のみの機器で12V電源で動作できますか?
10V 〜 27.6V の動作電圧範囲には 12V 〜 12V で扇風機が起動し,動作する. 12V (50% 24V) で扇風機は約 1500 RPM (50% 3000 RPM) で動作する.約16~18 CFM およそ名目空気の半分を供給する完全な 32.8 CFM を必要とするアプリケーションでは,24V が必要です.最低 10V は,この低電圧で信頼性の高い起動と持続的な動作を保証します.
