| 起源の場所 | 日本 |
| ブランド名 | Minebea |
| 証明 | CE ROHS |
| モデル番号 | 1608KL-05W-B39 |

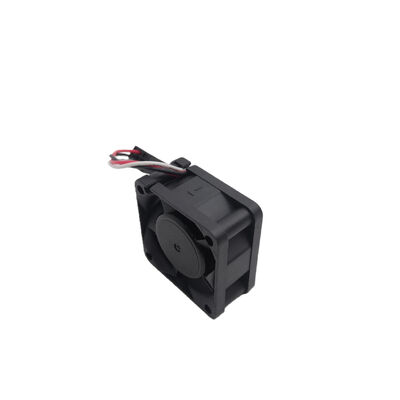

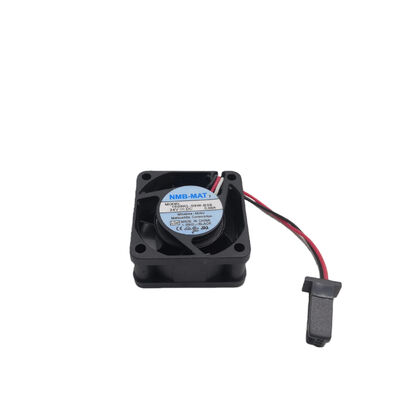

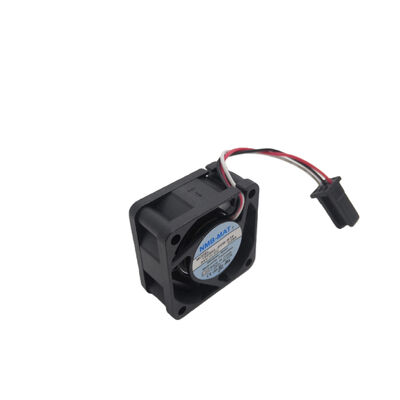

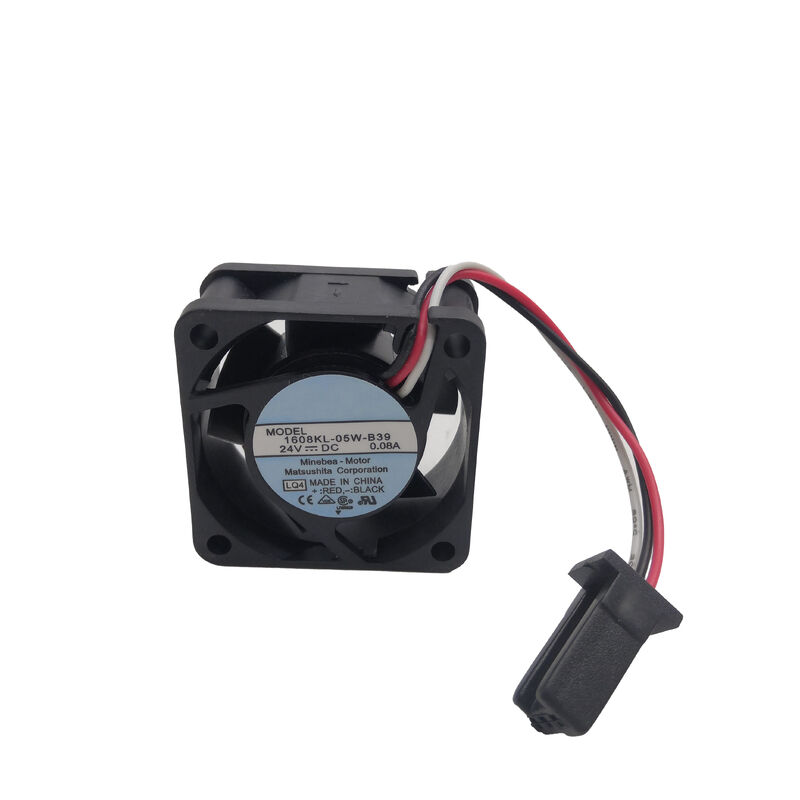

1608KL-05W-B39は NMBの40×40×20mm DC軸式扇風機で 1608KL-05W-B59と 基本仕様を共有しています 同じ扇風機体,同じ24V電源,同じ6500RPM速度,同じ7.4CFM気流,同じ3ワイヤーロックローターのセンサー出力違いはコネクタで,B39後記は,B59後記の変数と比較して,扇風機のワイヤ末端の異なるコネクタハウジングを識別します.
このコネクタの区別により,扇風機が互換性のあるFANUC組件番号が決定されます. 1608KL-05W-B39はFANUC A90L-0001-0510に映し出され,1608KL-05W-B59はA90L-0001-0528に映し出されます.異なるモジュールタイプは,特定のマッチングコネクタを必要とします.
| パラメータ | 価値 |
|---|---|
| サイズ | 40×40×20mm |
| 電圧 | 24V DC |
| 操作範囲 | 10V 27.6V |
| 流動 | 0.07A 0.13A |
| パワー | 1.92W |
| スピード | 6500 RPM |
| 空気の流れ | 7.4 CFM (0.21 m3/min) |
| 静的圧力 | 42.2 Pa |
| 騒音 | 25.5 dB (A) |
| ローヤリング | 双球軸承 |
| 寿命 L10 | 50千時間 |
| ワイヤー | 3 |
| FANUC リフ | A90L-0001-0510 |
NMBの扇風機名付けのB後項は,コネクタとワイヤアセンブリの構成,特にコネクタハウジングの種類とワイヤの長さを識別します:
B39コネクタ:B39型は,FANUC A90L-0001-0510の扇風機組と互換性のあるコネクタフォーマットを使用しています.
B59コネクタ:B59型は,FANUC A90L-0001-0528組と互換性のある異なるコネクタハウジングを使用している.
両方のコネクタは物理的に3本のワイヤーを保持し,両者は3ピンのファンソケットにマップする.違いはハウジング幾何学とロックメカニズムである.両者は互換的に使用することはできません.オーダーする前に,壊れた扇風機が搭載しているFANUC組装番号をモジュールのラベルまたはサービスマニュアルから確認してください..
FANUC CNC モジュール冷却:A90L-0001-0510 を参照する FANUC CNC コントロール 組とディスプレイ ユニットでの直接交換は,B59 バリエントと同じ用途ですが,B39 コンネクタを必要とするモジュールの場合です.
FANUCのサーボと駆動モジュールの内部冷却:コンパクトのサーボドライブとCNCインターフェースカードの40mmファン 小型フォームファクターは特定のPCB位置と熱を生成するコンポーネントを近距離で冷却します.
工業用電子機器の箱:自動制御装置,電源ボード,および組み込み制御電子機器における 24V 電源付きコンパクトファンポジションで, 40mm は可用なマウントフォーマットです.
Q1: FANUC モジュールは 1608KL-05W-B39 (B39) か 1608KL-05W-B59 (B59) か 確認するにはどうすればいいですか?
壊れたファンラベルまたはモジュールのファンラベルドキュメントに FANUC組装番号をチェックしてください: A90L-0001-0510はB39を必要とします; A90L-0001-0528はB59を必要とします.特定のモジュールのFANUCスペアパーツマニュアルまたはメンテナンスドキュメントから,どの組装番号が指定されているかを確認します..
Q2: 1608KL-05W-B39 と 1608KL-05W-B59 の実用的な性能の違いは何ですか?
どれもない 両扇風機の電気仕様は同一である: 24V DC, 7.4 CFM, 6500 RPM, 25.5 dB ((A), 42.2 Pa,5万時間の寿命,3ワイヤーロックローターセンサー.B39 と B59 の指定は,接続器のタイプのみを表示する.両方のバージョンの冷却性能は同じで,コネクタのインターフェースのみが異なります.
Q3: 1608KL-05W-B39には自動再起動保護機能がありますか?
NMB's locked rotor protection in the 1608KL series prevents motor burnout when the fan is blocked but does not auto-restart — the fan requires the stall condition to be cleared (blockage removed) and the supply voltage to be cycled for a restartFANUC システムでは,モジュール保護回路は,通常,停止アラームを検知するとファン供給を停止し,次の電源サイクルで再起動します.特定のFANUCモジュールの扇風機電源管理の動作をモジュールのサービスマニュアルから確認する..
Q4: FANUC CNC サービスでは 1608KL-05W-B39 の保守間隔は?
FANUCは通常,定期的なファン検査と定期的なメンテナンスの間隔で換えることを推奨します. 通常は3年5年または20万~3万時間の運用時間です.特定のモジュールと操作環境によって塵や油で汚染された環境では,ベアリングの磨きやベアリングシール汚染が加速し,使用寿命がL10仕様の5万時間以下に短縮されます.扇風機の表面を年ごとに圧縮空気で清掃することで,塵の蓄積による熱負荷を減らすことで使用寿命が延長されます..
