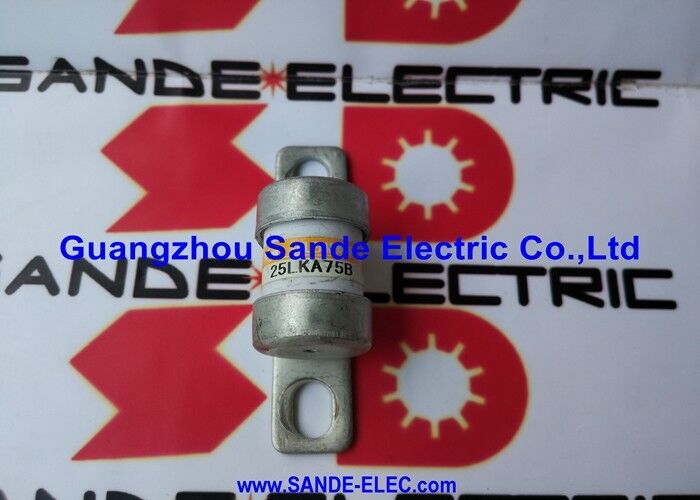

| 起源の場所 | 日本 |
| ブランド名 | KYOSAN |
| 証明 | CE RoHS |
| モデル番号 | 25LKA75B |
従来のサーキットブレーカーと遅断ヒューズは、ケーブルとモーターを保護します。過負荷が始まってから数十ミリ秒から数百ミリ秒以内に動作します。半導体デバイス（インバータ、ドライブ、電源の IGBT、サイリスタ、MOSFET、ダイオード）の場合、その反応時間は非常に遅すぎます。
半導体デバイスは、従来の保護デバイスが開き始めるずっと前に、マイクロ秒単位で故障電流によって破壊される可能性があります。高速半導体ヒューズなど
25LKA75B は、サブサイクルのクリア速度について定格およびテストされています。ヒューズは、半導体が損傷するほど十分なエネルギーを吸収する前に、AC 半サイクルの一部内で故障電流を遮断します。
25LKA75B は、25LKA/25LKB シリーズの定格電流 75A で、最大 250VAC または 350VDC で動作する小型から中型のインバータ、UPS、および電源回路をターゲットとしています。
| パラメータ | 価値 |
|---|---|
| 定格電流 | 75A |
| 定格電圧（AC） | AC250V |
| 定格電圧(DC) | DC350V |
| 遮断(UL、AC250V) | 100kA |
| 遮断(UL、DC400V) | 50kA |
| 遮断（TUV、AC/DC） | 10kA |
| プレアークI²t | 360A²s |
| 合計 I²t | 2,100A² |
| ワット損失 | 11.0W |
| 全長 | 57.5mm |
| 中心距離 | 44mm |
I²t 値は、故障時のヒューズの通過エネルギー、つまり故障の発生から回路遮断までの時間の経過に伴う電流の 2 乗の積分です。これは、半導体デバイス メーカーがコンポーネントの耐力を指定するために使用する数値です。
25LKA75Bの場合：
適切に調整された設計では、半導体の定格 I²t (データシートより) はヒューズの合計 I²t を超える必要があります。 25LKA75B の合計 2,100 A²s の I²t は、75A での調整に必要な最大半導体定格を定義します。
可変速ドライブ（インバータ）保護：AC 入力側または DC バス上の 25LKA75B ヒューズによって保護された 250VAC PWM インバータの整流器または IGBT モジュール。クリア速度が速いため、短絡時の IGBT の故障が防止されます。 360/2,100 A²s I²t 値は、IGBT の指定された I²t 耐量に合わせて調整されます。
UPS入力保護:25LKA75B ヒューズによって保護された UPS システムの半導体整流器ブリッジ。高速応答により、バッテリ充電時または入力過渡現象時の故障電流から整流ダイオードが保護されます。
電源サイリスタ保護:250VAC 電源でサイリスタ (SCR) を使用する制御された整流器電源。 25LKA75B は、故障時にサイリスタに必要な高速クリア保護を提供します。
Q1: 25LKA75B の最小溶断電流はどれくらいですか?
25LKA シリーズには注意事項があります。溶断電流がヒューズの定格電流の 8 倍未満の場合、アーク再点火が発生する可能性があります。 25LKA75B (75A) の場合、これはヒューズが少なくとも 600A の故障電流に対してのみ信頼できることを意味します。このレベルを下回ると、ヒューズエレメントが溶融した後のアークが確実に消えることができない可能性があります。故障電流が定格の 8 倍を下回る可能性がある回路では、ヒューズを他の保護装置と組み合わせて使用する必要があります。
Q2：25LKA75Bと25LKA75SBの違いは何ですか？
25LKA75SB は溶断インジケータ付きバージョンです。インジケータ機構にマイクロスイッチを取り付けることができます。ヒューズが開く (飛ぶ) と、インジケーターのマイクロスイッチの状態が変化し、制御システムが検出できる外部電気信号が提供されます。 25LKA75B（本機）にはインジケーターがありません。ヒューズ切れステータスを監視システムに通知する必要がある場合は、25LKA75SB が指定されます。目視検査で十分な場合は、25LKA75B が使用されます。
Q3: 25LKA75B は 350VDC を超える DC バスアプリケーションで使用できますか?
いいえ。DC 定格電圧は 350VDC (TUV 仕様) または 400VDC (UL 仕様、50kA) です。 650 ～ 800VDC DC バスを備えた 480/600VAC ドライブなど、400VDC を超える DC バス アプリケーションの場合は、別のシリーズ (HINODE の 660GHK または 850GHK シリーズなど) のより高い DC 電圧定格ヒューズを指定する必要があります。より高い DC バス回路に 350/400VDC 定格のヒューズを適用すると、故障電流を遮断できず、結果として火災や機器の損傷が発生する危険があります。
Q4: 25LKA75B は物理的にどのように取り付けられますか?
25LKA75B は、44 mm の中心距離で離れた 2 つの端子端でボルト接続を使用して取り付けます。全長 57.5 mm、ボルト中心 44 mm は、このクラスのヒューズ用に設計された標準の半導体ヒューズ ホルダー ブロックに適合します。取り付ける前に、ヒューズ ホルダーの定格電流、電圧、ボルト中心寸法が 25LKA75B の物理仕様と一致していることを確認してください。
Q5: ヒューズに関して、HINODE と KYOSAN の関係は何ですか?
HINODE Electric Co., Ltd. (日出電気) と従来の KYOSAN ブランド名はどちらも同じメーカーの製品を指します。一部の代理店リストや古い機器のマニュアルでは、これらのヒューズを KYOSAN 25LKA75B と呼んでいます。どちらの名前も同じ物理ヒューズ製品を指します。HINODE は現在の会社名およびブランド名です。
