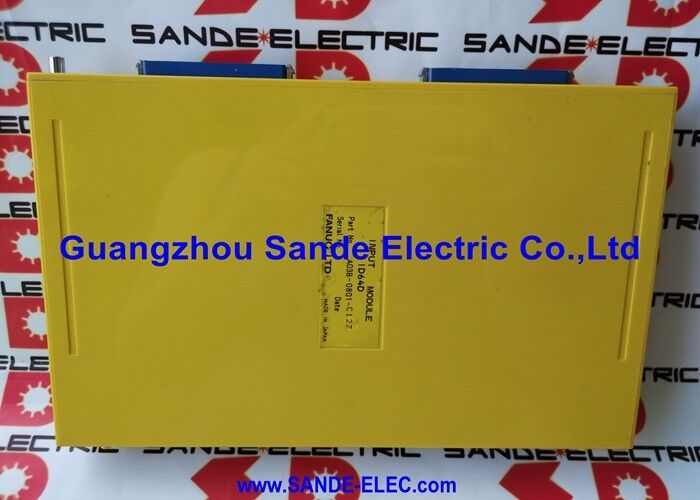

FANUC ID64D 入力モジュール A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

ファナック A03B-0801-C127 | ID64D 64 チャンネル 24V DC デジタル入力モジュール — シリーズ 10/11/15 / 20ms / PLC バックプレーン / 販売終了

シリーズ 10/11/15 PLC バックプレーン用の 64 デジタル入力

A03B-0801-C127 は、ファナックのシリーズ 10、11、および 15 CNC システムの PLC (プログラマブル ロジック コントローラー) バックプレーン用の ID64D 入力モジュールです。シリーズ 10、11、および 15 は、入出力モジュールが専用の PLC バックプレーンに接続されるモジュラー I/O アーキテクチャを使用しました。これは、後の Zero C および 0i シリーズとは異なる機械的配置です。 A03B-0801-C127 はプラグイン モジュールの 1 つで、1 つのバックプレーン スロットで 64 チャンネルの 24V DC デジタル入力を提供します。

「ID64D」の指定は、モジュールのコア仕様をエンコードします: I = 入力、D = DC タイプ、64 = チャネル数。 64 の各入力チャンネルは、リミット スイッチ、近接センサー、押しボタン、リレー接点、その他の DC バイナリ信号など、現場からの 24V DC 信号を受け入れます。 20ms の入力フィルタ時間はすべてのチャネルに適用されます。信号は、モジュールが CNC の PMC に報告する前に少なくとも 20ms 保持する必要があり、そうでないと誤ったラダー ロジック イベントを生成する電気接点のバウンスや短いノイズ パルスが除去されます。

モジュールは、エッジ コネクタを介して PLC バックプレーンに接続します。モジュール ハウジング内のメイン処理ボードは A16B-1310-0143 です。このボードは A03B-0801-C127 アセンブリのコンポーネントであり、個別の在庫品としては提供されません。

主な仕様

20ms 入力フィルタ - 接点バウンスとノイズ耐性

20ms のフィルタ時間は、機械的スイッチからの接点バウンスを除去するのに十分な長さです。典型的な機械的接点バウンス時間は 10ms 未満です。 24V DC 入力上の 20ms より短いパルスはモジュールによって無視されます。これにより、外部フィルタ コンポーネントを必要とせずに、電気的にノイズの多い機械環境でのフィールド配線にノイズ耐性が組み込まれています。

高速スキップ信号、エンコーダートリガーなど、より高速な入力応答が必要なアプリケーションの場合は、フィルター時間の短いモジュールまたは専用の高速入力チャンネルが個別に指定されます。 ID64D の 20ms フィルタは、標準的なマシン インターロックおよびシーケンス入力に適しています。

よくある質問

Q1: A03B-0801-C127 はどのファナック CNC シリーズ用に設計されていますか?

ID64D モジュールは、FANUC シリーズ 10、11、および 15 CNC 制御用に設計されています。これらのシリーズは、A03B-0801 モジュラー I/O バックプレーン アーキテクチャを使用しました。ゼロ (0) シリーズ I/O アーキテクチャ、i シリーズ分散 I/O アーキテクチャ、または異なる I/O システム設計を使用する他の世代のファナック CNC とは互換性がありません。

Q2: 20ms 入力フィルタは実際には何を意味しますか?

20ms フィルタは、CNC の PMC が状態変化を登録する前に、入力信号が少なくとも 20 ミリ秒継続的に存在する必要があることを意味します。これは意図的なノイズ フィルタリングであり、機械的スイッチからの接点バウンス (通常は 10ms 未満) と短い電気的過渡現象を除去します。近接センサーまたはリミット スイッチからの本物の 24V DC 入力信号は、フィルターを通過するのに十分な時間保持されます。短いノイズスパイクは拒否されます。

Q3: 内部 A16B-1310-0143 ボードが故障した場合、個別に交換できますか?

A16B-1310-0143 は、A03B-0801-C127 モジュール アセンブリ内のコンポーネントです。個別の在庫品としては入手できません。内部ボードに障害が発生した場合、正しい交換パスは完全な A03B-0801-C127 モジュールです。モジュールは完全なユニットとして注文および供給されます。内部ボードは、標準のアフターマーケットを通じて個別に修理することはできません。

Q4: モジュール上の 64 個の入力すべてが正しく読み取られません。これはモジュールの故障ですか、それとも配線の故障ですか?

64 個すべての入力に同時に障害が発生した場合、モジュールの共通電源、またはモジュールと PLC バックプレーン間のインターフェイスが最も可能性の高い原因です。単一チャネルの障害はチャネル レベルの障害ですが、すべてのチャネルの同時障害は共有回路要素を示しています。モジュール自体の故障を判断する前に、モジュールへの 24V DC 共通電源、バックプレーン コネクタの装着位置、およびバックプレーンの電源を確認してください。

Q5: A03B-0801-C127 の製造中止後の供給元はどこですか?

ファナック シリーズ 10/11/15 I/O モジュールのアフターマーケットを通じて、専門のファナック部品ディーラー、シリーズ 15 プラットフォームで経験のある CNC 修理サービス、およびテスト済みの余剰サプライヤーが対応します。ご注文前にモジュールのラベルで A03B-0801-C127 (ID64D) をご確認ください。隣接する A03B-0801 バリアントは異なるチャネル数または出力機能を搭載しており、ID64D 入力モジュールと互換性はありません。
