| 起源の場所 | 日本 |
| ブランド名 | SANYO |
| 証明 | CE ROHS |
| モデル番号 | 109P0424H7D28 |

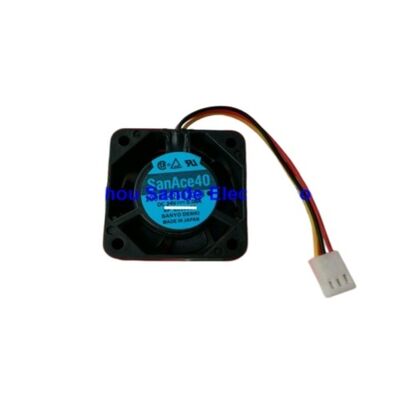

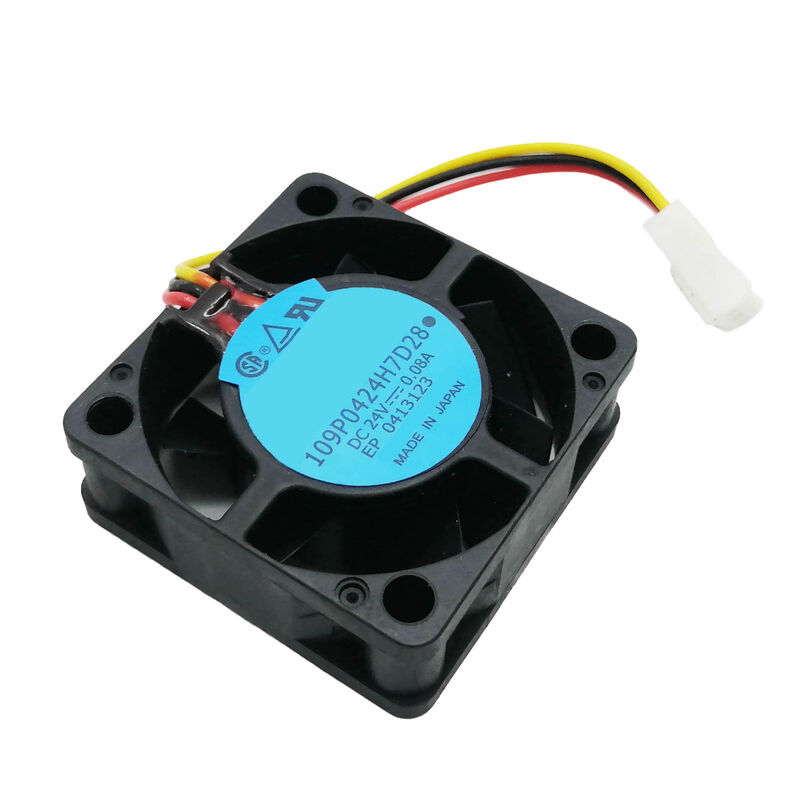

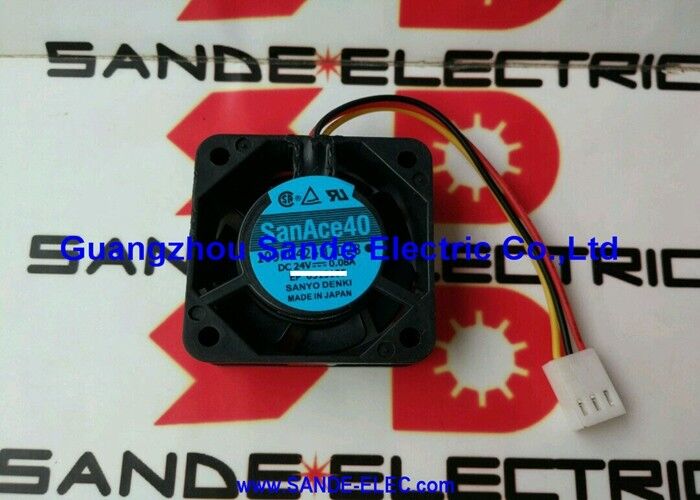

109P0424H7D28 は、山洋電気の San Ace 40 シリーズの 40×40×15mm スリム軸流ファンです。40mm ファン ファミリの深さ 15mm バージョンで、24V 電源から 7,700 RPM で 6.34 CFM を供給します。このコンパクトなファンは、標準の 20mm または 25mm の深さ 40mm ファンが利用可能な取り付けキャビティを超える PLC エンクロージャ、インバータ、サーボ ドライブ、CNC 制御モジュールなどの産業用制御エレクトロニクスで広く使用されています。
28 dB(A) および消費電流わずか 0.08 A の 109P0424H7D28 は、効率的な冷却と静かな動作および最小限の電気負荷を兼ね備えています。この特性により、コンパクトな産業用コントローラの厳しい 24 V 電流バジェットにも対応できます。
| パラメータ | 価値 |
|---|---|
| 寸法 | 40×40×15mm |
| 電圧 | DC24V |
| 現在 | 0.08A |
| 力 | 1.92W |
| スピード | 7,700RPM |
| 気流 | 6.34CFM |
| ノイズ | 28dB(A) |
| 繋がり | 3ピン |
| 重さ | 52g |
直径 40mm は小さいため、小さなブレードは大きなブレードよりも 1 回転あたりに移動する空気の量が少なくなります。小さなブレードから有効なエアフローを実現するために、109P0424H7D28 は 7,700 RPM で動作します。これは 80mm または 120mm ファンよりも大幅に高速です。この速度では、40mm ファンは、PCB に実装されたコンポーネントを近距離で冷却するために必要な静圧と気流速度を生成します。
15mm のスリムな深さにより、ブレードの形状がさらに制約されます。幅の狭いインペラでは、使用できる軸方向のスパンが少なくなります。 RPM を高くすることでこの制限が補われ、深さ 20mm または 25mm の 40mm ファンと比較してブレードの弦長が短くなっているにもかかわらず、6.34 CFM の出力を維持します。
PLC冷却:PLC シャーシ、バックプレーン冷却位置、および CPU モジュール エンクロージャ内の 40 mm スリム ファン - 標準の深さ 20 mm ファンでは深すぎる PLC ハウジングのキャビティ内に 15 mm の深さで収まります。
産業用インバータ:内部ファンの取り付け位置によって利用可能なファンの深さが制限される、コンパクトな VFD モジュールおよびソフト スターター用のパネルマウント冷却。
CNC 制御モジュール:40mm スリム冷却ファンを使用したコンパクトな CNC 制御電子機器、軸制御カード、および HMI ディスプレイ モジュール。
サーバーおよびネットワーク機器:高さの制約によりファン キャビティの深さが 15 mm に制限される 1U および 2U ラック機器 — 109P0424H7D28 は、スリムなフォーム ファクタでサーバー クラスのファン パフォーマンスを提供します。
Q1: 同じ 40mm 電圧クラスの 109P0424H7D28 (深さ 15mm) と 109P0424H6D14 (深さ 20mm) はどう異なりますか?
15mm スリム バージョン (H7D28) は、浅いブレードの深さを補うためにより高い RPM (7,700 対 H6D シリーズの場合は低い) で動作し、5mm の浅いパッケージで同等のエアフローを実現します。深さ 20mm の H6D14 は、より低い RPM でわずかに多くのエアフローを提供します。利用可能な取り付け深さに基づいて選択します。20 mm のクリアランスが利用可能な場合、H6D14 は低速でより多くのエアフローを提供します。 15mm しか利用できない場合は、H7D28 が正しい選択です。
Q2: 109P0424H7D28 の 3 ピン コネクタの機能は何ですか?
3 ピン コネクタには、ピン 1 - マイナス (グランド)、ピン 2 - プラス (24V 電源)、ピン 3 - ファン速度監視用のタコメータまたはロックされたローター信号出力があります。 3 番目のピンを使用すると、ホスト システム (PLC、ドライブ、またはコントローラー) がファンが正しい速度で動作しているかどうかを監視できるようになり、機器の過熱が発生する前にファンの障害を検出できるようになります。
Q3: 109P0424H7D28 は 12V 電源で動作できますか?
定格電圧はDC24Vです。 12V では、ファンは定格 RPM の約 50% (約 3,850 RPM) で動作し、それに比例して風量も減少します。 Sanyo Denki は最小動作電圧を指定しています。12V が許容動作範囲内であるかどうかを 109P0424H7D28 データシートで確認してください。定格 7,700 RPM のパフォーマンスを必要とするアプリケーションの場合、24V 電源が必要です。
Q4: 109P0424H7D28 はどのようなベアリングのタイプを使用していますか? それは取り付け方向にどのように影響しますか?
San Ace 40 シリーズはボール ベアリング構造を採用しており、垂直、水平、反転などのあらゆる取り付け方向に適しています。通常、特定の取り付け位置に制限されるスリーブ ベアリングとは異なり、ボール ベアリングはファンの向きに関係なく潤滑を維持します。この向きの柔軟性により、ファンを標準以外の位置に取り付ける必要がある産業用機器への取り付けが簡素化されます。
