| 起源の場所 | 日本 |
| ブランド名 | SANYO |
| 証明 | CE ROHS |
| モデル番号 | 109P0424H6D14 |

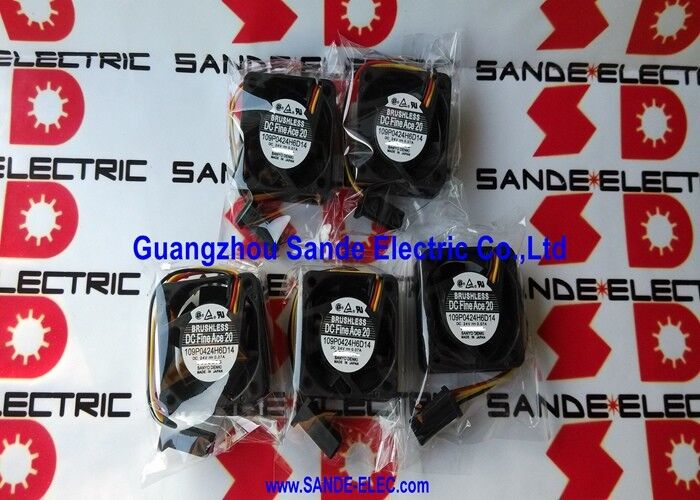

109P0424H6D14 は、山洋電機の San Ace 40 シリーズの 24V DC 軸流ファンです。109P0424 ファミリの 40×40×20mm (4020) フォーム ファクタ バージョンです。奥行き 20mm は、産業用オートメーションおよびサーバー アプリケーションで最も一般的なファンの奥行き 40mm で、コンパクトな設置面積とブレードの体積のバランスをとり、有効なエアフロー出力を実現します。
24V での 0.07A の消費電流により、消費電力は約 1.68W になります。これは、ほとんどの産業用制御機器に電力を供給する 24V 電源レールに対する最小限の電気負荷です。この電力レベルでは、供給電流制限に近づくことなく、複数のファンが単一の 24V 電源回路を共有できます。
| パラメータ | 価値 |
|---|---|
| 寸法 | 40×40×20mm |
| 電圧 | DC24V |
| 現在 | 0.07A |
| 力 | ～1.68W |
| ワイヤー | 3 |
| ベアリング | ボールベアリング |
| シリーズ | サンエース40(109P) |
San Ace 40 シリーズは、山洋電機の産業用ファンのエンジニアリング哲学、つまり高い信頼性、一貫したパフォーマンス、さまざまな熱管理要件に対応するアプリケーション固有のバリエーションを反映しています。
複数の深さのオプション:109P0424H6 シリーズは、さまざまな深さのバリエーション (15mm、20mm、さらに深い) の 40x40mm ファンをカバーしており、それぞれが同じ 24V 電源電圧でのさまざまな流量抵抗とエアフロー要件に合わせて最適化されています。
速度のバリエーション:H6 指定内には、さまざまな速度バリアント (末尾の数字で識別) が存在し、さまざまな熱負荷要件に対応する低ノイズ、標準、および高性能の速度ポイントをカバーします。
ボールベアリング構造:すべての San Ace 40 シリーズ ファンはボール ベアリング モーター アセンブリを使用しており、方向に依存せず、-20°C ～ +70°C の動作温度範囲にわたって一貫したパフォーマンスを提供します。
産業用 PLC シャーシの冷却:PLC ラック シャーシ冷却内の 40 mm ファンの位置 - 20 mm の深さは、ほとんどの PLC モジュール ベイの標準的なキャビティの深さに適合します。
サーボドライブ電子機器の冷却:24V DC 電源ファンを使用した、コンパクトなサーボ ドライブ モジュールと軸制御電子機器の内部冷却。
CNC 制御電子機器:コンパクトな 40mm 冷却を必要とする CNC オペレータ パネル電子機器、モーション コントロール カード、ドライブ インターフェイス モジュールの冷却。
産業用サーバーおよびネットワーク ハードウェア:サーバー ブレード モジュール、エッジ コンピューティング ハードウェア、および産業用ルーター - 40×20mm のフォーム ファクターは、ほとんどのエンタープライズおよび産業用サーバー ファンの標準です。
Q1: 109P0424H6D14 は、FANUC アプリケーションにおける NMB 1608KL-05W-B39 の代替品として適していますか?
どちらも 40×40×20mm 24V DC 3 線式ファンですが、コネクタ ハウジングが異なります。 NMB 1608KL-05W-B39 は、特定の FANUC 適合コネクタ (FANUC A90L-0001-0510) を使用します。 109P0424H6D14 は、Sanyo Denki San Ace の標準バージョンです。ファナック固有のアプリケーションの場合、ファナック アセンブリ番号 (A90L-0001-xxxx) は、コネクタを含む正確な互換性のあるファンを指定します。置き換える前にコネクタの互換性を確認してください。
Q2: 109P0424H6D14 の定格速度と風量はどれくらいですか?
109P0424H6D14 は、San Ace 40 シリーズ内の H6 速度クラスに属します。109P0424 シリーズの 40×40×20mm H6 クラス ファンは、通常、定格 24V で 8 ～ 9 CFM のエアフローで約 6,000 ～ 6,500 RPM で動作します。 Sanyo Denki 109P0424H6D14 データシートから正確な速度とエアフローを確認してください。末尾の D14 は、H6 クラス内の特定のバリアントを識別します。
Q3: 109P0424H6D14 には極性保護がありますか?
Sanyo Denki San Ace ファンにはモーター回路に逆極性保護が組み込まれており、電源電圧を逆に接続してもモーターが損傷することはありません。ファンは正しい極性が適用されるまで動作しません。これは San Ace シリーズの標準安全機能で、設置またはメンテナンス中に電源ワイヤが不注意に逆に接続された場合の偶発的なモーターの損傷を防ぎます。
Q4: インストール後に 109P0424H6D14 が回転しない場合は何を確認すればよいですか?
チェック: (1) ファンコネクタの電源電圧 — 両方の電源ピンに 24V が存在することを確認します。 (2) 正しいコネクタ ピンの方向 — ハウジングにキーが付いていないと、3 ピン コネクタが間違った方向に挿入されることがあります。 (3) ファンの詰まり — 一部のブラシレス ファン設計では、瞬間的な物理的障害でも起動が妨げられることがあります。 (4) 供給電流制限 — 24V 供給電流制限に達した場合 (他の負荷により)、ファンはベアリングの静止摩擦に打ち勝つのに十分な始動電流を引き出せない可能性があります。
