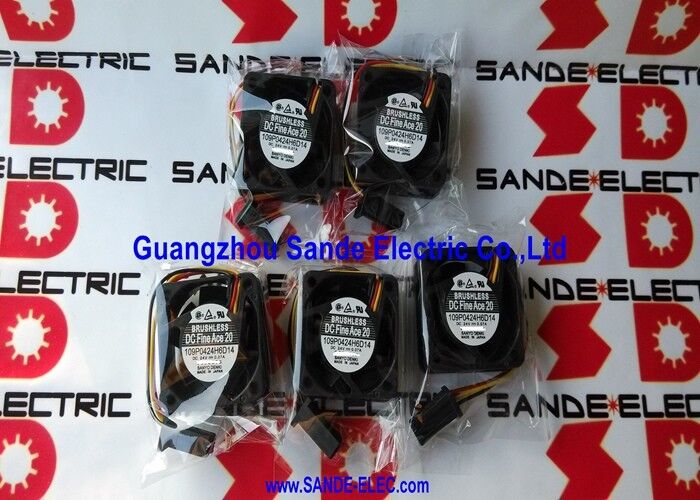

109P042H6D14 は、24V 産業用電子機器冷却用の山洋電機 San Ace シリーズ DC 軸流ファンです。山洋電機の San Ace ファン シリーズは、PLC キャビネット、サーボ ドライブ エンクロージャ、CNC 工作機械制御電子機器、産業用オートメーション機器などの連続稼働産業用アプリケーションで必要とされる信頼性基準に基づいて設計および製造されています。
3 線接続は、24V DC 電源とタコメータ/アラーム信号出力の両方を提供し、ホスト システムがファンの動作を監視し、ファン障害時に障害アラートを生成できるようにします。この監視機能は山洋電機の産業用ファン製品群の標準機能であり、同社の製品はプロの産業用制御機器にあるファン障害監視回路と互換性があります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 109P042H6D14 |
| メーカー | 山洋電機 |
| シリーズ | サンエース(109P) |
| 電圧 | DC24V |
| ワイヤー | 3 |
| ベアリング | ボールベアリング |
| 応用 | 産業用制御エレクトロニクス |
3 線構成は、監視対象冷却ファンの業界標準です。
電源線:2 本のワイヤは DC24V の正と負の電源、つまりモーターの電力を伝送します。
信号線：3 番目のワイヤは、ファンのタコメータまたはアラーム信号を伝送します。これは、ホスト システムがファンの動作を確認するために読み取るファン速度に比例したパルス出力です。
アラーム検出:タコメータ信号がゼロになる（ファンが停止する）と、ホスト機器はファン障害アラームを生成します。産業用 PLC およびドライブでは、特定のシステム構成に応じて、このアラームによって警告、制御されたシャットダウン、またはサービス要求がトリガーされる場合があります。
オートメーションコントローラーの冷却:産業用 PLC エンクロージャ、安全コントローラ モジュール、およびオートメーション コンピュータ電子機器 - 24V San Ace ファンは、コントローラの 24V 電源レールと直接統合されています。
サーボおよびモーションコントロール機器:CNC 工作機械や産業用ロボットにおけるサーボ ドライブ モジュールの冷却、モーション コントローラー エレクトロニクス、軸制御カードの熱管理。
ドライブおよびインバーターエンクロージャ:可変周波数ドライブおよびサーボアンプの内部冷却ファンの位置では、コンパクトな 40mm ファンの取り付け位置に信頼性の高い 24V DC 冷却が必要です。
産業用コンピューティング:制御された環境で連続使用可能な 24V ファン冷却を必要とする産業用パネル PC、組み込みコントローラー、およびエッジ コンピューティング ハードウェア。
Q1: 109P042H6D14 は San Ace 製品範囲の 109P0424H6D14 とどのように関連していますか?
どちらの部品番号も、San Ace 109P シリーズの指定と H6D14 性能接尾辞を共有しています。109P0424H6D14 の 0424 セグメントは、40mm サイズと 24V の電源電圧を明示的に示しています。 109P042H6D14 は同じシリーズおよびクラスのファンです。設置時の寸法と性能データを確認するには、山洋電機の製品ドキュメントで特定の部品番号の正確な仕様を確認してください。
Q2: 産業用サービスにおいて 109P042H6D14 ではどのような障害モードに注意する必要がありますか?
ボール ベアリング ファンは通常、ベアリング潤滑剤の枯渇によって故障します。症状は徐々に始まり、ベアリングのノイズ (擦れる音やきしみ音) が増加し、断続的に速度が低下し、その後完全に失速します。 3 線式タコメーター出力により、完全な故障が発生する前に速度低下を早期に検出できます。クリーンな環境では、ファンは通常、定格寿命に達します。埃や油で汚染された環境では、ベアリングシールの汚染が促進され、耐用年数が大幅に短くなります。
Q3: 109P042H6D14から出力される3線信号は速度表示と警報の両方に使用できますか?
はい - タコメータ出力は RPM に比例した周波数でパルス列を生成します。この信号は、RPM 表示用の周波数カウンターとアラームトリガー用の最小周波数比較回路に同時に入力できます。多くの産業用 PLC およびドライブ コントローラーは、外部回路なしで 1 本の 3 本のワイヤから両方の機能を処理する専用のファン タコメータ入力を備えています。
Q4: 109P042H6D14 を取り付ける正しい向きは何ですか?
ボール ベアリング ファンは、水平シャフト (ファンが水平に送風される)、垂直シャフトが上向き (ファンがエンクロージャの底部にある)、または垂直シャフトが下向き (ファンがエンクロージャの上部にある) など、どのような取り付け方向でも確実に動作します。潤滑剤を分配するために特定の方向を必要とするスリーブ ベアリング ファンとは異なり、109P042H6D14 のボール ベアリングは、取り付け角度に関係なく、一貫した潤滑を維持します。正しいエアフロー方向を確認するために、ファンのラベル面を吸気方向に向けて取り付けてください。
