| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE ROHS |

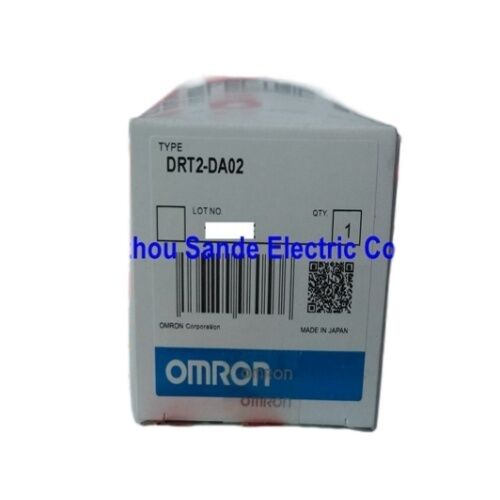

| モデル番号 | DRT2-DA02 |
DRT2-DA02は,単一のDeviceNetノードに2つのアナログ出力チャネルを提供し,それぞれが電圧または電流出力に対して独立して構成できます.設定はチャネルごとに設定されます. 1つのチャネルは電流モード (420 mA) で動作し,もう1つは電圧モード (010V) で動作します.,または両方が同じ範囲を使用できます.出力範囲は,DIPスイッチまたはOMRON Configurator ツールで選択されます.
このチャネル独立性は,マルチデバイスパネルの実用的な利点である.インバーター駆動は420 mAの参照を期待できるが,隣接する制御弁は010Vを受け入れる.各デバイスタイプに別々のシングルモードモジュールを追加する代わりに, 単一のDRT2-DA02は,同じDeviceNetアドレスから両方の処理を行う.
1/6000のフルスケール解像度は,選択した出力範囲全体で6000のステップを提供します. 0?? 10Vチャネルでは,これは約1.67mVに解像度に達します. 4?? 20mAの電流チャネルでは,電流は1.7mVに解像度に達します.解消すると約2計数ごとに0.67 μA ±04% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference, バルブ位置, プロセスコントローラ設定点
| パラメータ | 価値 |
|---|---|
| 出力ポイント | 2つのチャンネル (独立) |
| 電圧範囲 | 0°5V, 1°5V, 0°10V, ±10V |
| 現在の範囲 | 020mA,420mA |
| 決議 | 1/6,000 FS |
| 精度 25°C | ±0.4% FS |
| 変換時間 | 2 ms (両方のチャンネル) |
| 負荷 (電圧) | ≥1 kΩ |
| 負荷 (電流) | ≤600Ω |
| 孤立 | フォトコップラー |
| マウント | DIN 35mmレール |
2 ms の変換時間は,両方の出力を同時にカバーします. PLC スキャンがDeviceNet データを読み,モジュールは2 ms で両方のチャンネルを変換します.更新されたアナログ電圧や電流は,出力端末に表示されます産業用アナログ制御アプリケーションのほとんどは,駆動器,バルブ,温度調節器の反応時間要求範囲内には2msがあります.
Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication busアナログ出力ケーブルが変頻ドライブや他のノイズ源の近くを通るキャビネットでは,この隔離は追加のフィルタリングハードウェアを必要とせずに通信の信頼性を維持します.
Q1: 1つのチャネルが電圧モードと 2つのチャネルが電流モードで同時に動作できますか?
ええ,各出力チャネルは DIPスイッチや OMRON 構成器で独立して設定されます.1つのチャネルは420mAの電流モードで動作し,もう1つは010Vの電圧モードで同時に動作する出力範囲設定は他のチャンネルには影響しません.
Q2: 2 つの出力モードにはどのような負荷抵抗制限が適用されますか?
接続された負荷は,出力電圧の最小インパデントが1kΩでなければならない. 低インパデント負荷は,出力電流の定位電流を超え,精度を低下させる.最大回路抵抗は600 Ω 回路内の高抵抗は,出力がフルスケール電流に達するのを防ぎます接続されたデバイスの入力インピーデントを操作する前に確認します.
Q3: DRT2-DA02は環境温度の上昇でどのくらい正確ですか?
25°Cでは全スケールの ±0.4%で,全作業温度範囲 (−10°C~+55°C) では ±0.8%のFSで,この退化は,温度変動下で精密アナログ回路の典型である高温の環境でより厳密な精度を必要とするアプリケーションでは,温度制御された囲いの中にモジュールを配置するか,それに応じて精度予算を削減してください.
Q4: モジュールは,CJシリーズとCSシリーズなどの標準のOMRON PLCと互換性がありますか?
DRT2-DA02は,DeviceNetのスレーブとしてDeviceNet上で通信する.OMRON CJシリーズのDeviceNetマスターユニットまたは互換性のある第三者スキャナーを含むすべてのDeviceNetマスタースキャナーがこのモジュールと通信できます.I/Oの割り当てと構成は DeviceNet マスターセットアップを通じて行われます.モジュールのアナログ出力は,DeviceNetマスターのI/Oマップに入力されたデータによって制御されます..
Q5: 4 〜 20 mA の出力電流にはどんなフィールド配線が必要ですか?
DRT2-DA02電流出力は源 (アクティブ) 型である.モジュールは接続されたデバイスを通じて電流を供給する.2本のワイヤのフィールドデバイス (420mAループ電流で電気を供給) は,モジュールの出力端末と信号共同端末の間を直接接続する. 独立した電源 (受動トランスデューサー) を必要とするデバイスは,適切なループ電源で配線する必要があります. 配線する前に接続されたデバイスの入力タイプを確認してください.
