| 起源の場所 | アメリカ合衆国 |
| ブランド名 | HONEYWELL |
| 証明 | CE RoHS |
| モデル番号 | TK-FTEB01 |

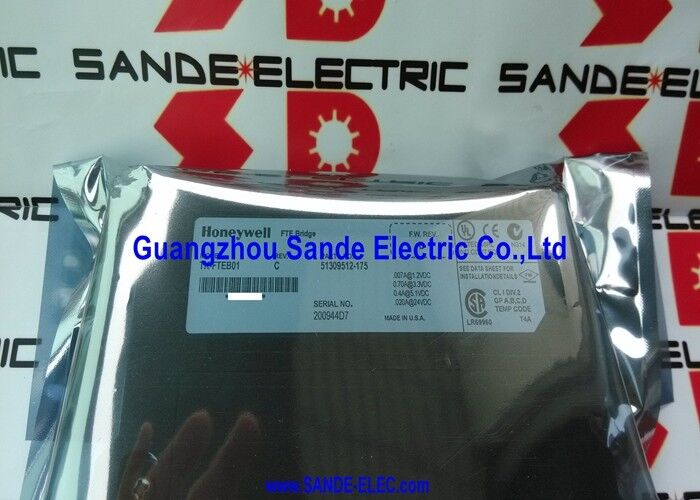

TK-FTEB01は,ハニーウェルのExperion PKS (プロセス知識システム) 分散制御プラットフォームのための故障耐性イーサネットブリッジモジュールです.FTEは,プロセスの制御のためのハニーウェルの独自のイーサネット実装である.ネットワークの切断がプロセス中断を意味する産業施設の継続的な利用可能性要件のために設計されています.
エクスペリオン・アーキテクチャでは,TK-FTEB01は,エクスペリオン LS I/O シャーシと FTE ネットワークのバックボーンとの間のイーサネット・ブリッジとして機能する.工場全体のExperion制御ネットワークに接続しますフィールド装置とC200/C300制御装置との間にI/Oデータを運ぶ.ブリッジモジュールのFTEトポロジーは冗長なネットワークパスをサポートします 単一のケーブルまたはスイッチの故障は,制御器からI/Oシャシを隔離しません.
双幅のシャシー形式は,Experion LS I/O シャシーに隣接するスロット位置を2つ占めています.FTE デバイス インデックス (設定可能 0 ̇9 または 00 ̇90) は,各ブリッジ モジュールにネットワーク アドレスを割り当てます.Experion システムが FTE ネットワーク上の各シャシーと独立して識別し通信できるようにする.
| パラメータ | 価値 |
|---|---|
| 部分番号 | TK-FTEB01 |
| 代替P/N | 51309512-175 |
| プラットフォーム | Experion PKS / Experion LS I/O について |
| コミュニケーション | 100Mbps イーサネット (IEEE 802.3) |
| 稼働電圧 | 24V DC (18~30V DC範囲) |
| 電流 @ 24VDC | 0.020A |
| 電流 @ 1.2VDC | 0.007A |
| 動作温度 | −40°Cから+70°C |
| 危険 な 場所 | クラスI ディブ2,Gp A-D,テンプ T4 |
| FTE デバイス インデックス | 09 / 0090 |
| シャーシ形式 | 幅が2倍 (2スロット) |
| 体重 | ~0.28kg |
| ステータス | 生産中止 |
TK-FTEB01は,温度コードT4のクラスI・ディビジョン2A,B,C,Dの承認を受けています.この証明書は,不正常な条件下で燃える気体や蒸気が存在する可能性がある場所への設置のためのモジュールです化学工場,オフショア・プラットフォーム,および エクスペリオン・コントロール・システムが危険地帯に広がる類似の機密区域.温度コードT4は,モジュールの表面温度を最大135°Cに制限する., 関連するガスグループの自動点火温度内で
Q1: 障害耐性イーサネット (FTE) とは何か?標準イーサネットとはどう違いますか?
FTEは,プロセス制御のためのハニーウェルの決定的で冗長なイーサネット実装である.標準的なオフィスイーサネットとは異なり,FTEは予測可能なタイミングでリアルタイム I/O データ配信のために設計されている.冗長なネットワーク経路TK-FTEB01は,Experion LS I/OシャシをこのFTEネットワークに接続するための物理およびネットワークインターフェースを提供します.
Q2:Experion PKS システムでは TK-FTEB01 モジュールはいくつサポートできるのですか?
エクスペリオン LS 構成の I/O シャーシはそれぞれ TK-FTEB01 を使用する. FTE デバイス インデックス (0 ̇9 または 00 ̇90 ネットワーク 構成に応じて) は,FTE ネットワーク上の各ブリッジを識別する.ネットワークセグメントの最大FTEデバイス数は,Experion文書のExperion PKSシステム構成とネットワーク設計パラメータに依存する..
Q3: TK-FTEB01は生産中止になりました. 代替品はどのように調達されますか?
ハニーウェル・エクスペリオン PKSのアフターマーケットを通じて DCSコンポーネントのディーラー,テストされた過剰サプライヤー,ハニーウェルによって認可されたサービスプロバイダー代替部品番号 51309512-175 は,モジュールラベルに一貫して表示され,ストックを特定するために使用できますこの機能のためのハニーウェルの現在の同等または後継モジュールは,新しいシステムビルドのためのハニーウェルの技術サポートで確認されるべきです.
Q4: TK-FTEB01の FTE デバイス インデックスは何を決定しますか?
FTE デバイス インデックスは,FTE ネットワーク上のブリッジ モジュールのネットワーク アドレスを割り当てます.システム内の TK-FTEB01 には,ユニークなインデックス 値が必要です.Experion PKS 設定ツールでは,このインデックスを用いて各 I/O シャシーを識別し,通信します.インストール前にExperionシステムのネットワークトポロジーに対して正しい設定を確認します.
Q5: TK-FTEB01の交換には Experion システム構成の変更が必要ですか?
代替モジュールは,元の FTE デバイス インデックスと同じ値に設定され,FTE ネットワーク トポロジーは変更されていない場合,Experion システムは交換モジュールを同じブリッジ モジュールとして認識します.I/O シャーシの構成とモジュール割り当ては制御レベルに維持され,ブリッジモジュールの交換の影響を受けない..
