| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A44L-0001-0165#150A |

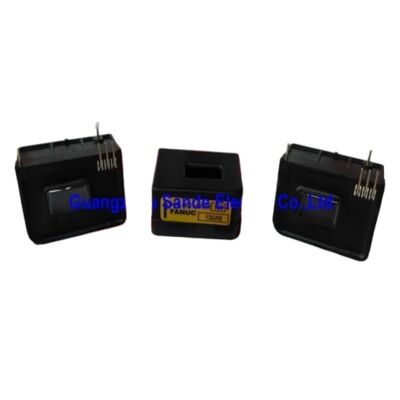

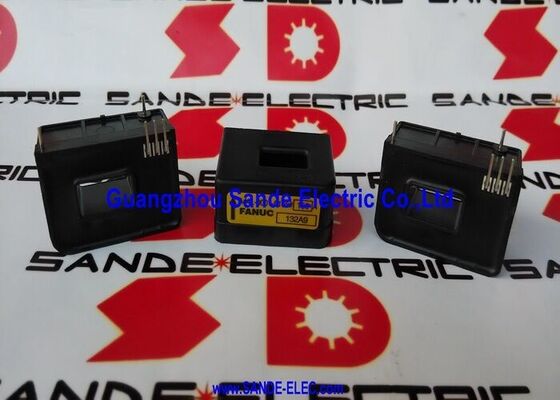

A44L-0001-0165#150A はファナックの 150A 電流センサーで、ファナックのサーボまたはスピンドルアンプに流れる実際のモーター相電流を測定するコイルタイプの検出器です。接尾辞 #150A は電流定格を指定します。このセンサーは、このセンサーを必要とする特定のサーボまたはスピンドル アンプ クラスの電流範囲に対応する、最大 150A RMS の電流を正確に測定するように設計されています。
FANUC サーボまたはスピンドル ドライブ システムでは、ドライブの閉ループ電流制御は、モーター電流の正確なリアルタイム測定に依存します。電流センサーは電源回路内にあり、モーター位相ケーブルはセンサーのトロイダルコアを通過し、センサーはドライブの電流フィードバック回路に比例信号を出力します。この信号は、アンプにあらゆる瞬間にモーターにどのくらいの電流が流れているかを正確に伝えます。サーボ制御アルゴリズムは、この測定値を使用して、CNC 軸の動作とスピンドル速度制御に必要な精度でトルクを調整します。
電流センサーが故障したり、読み取り値が不正確な場合、アンプは電流制御ループを適切に閉じることができません。その結果、通常は過電流アラームが発生します。ドライブは、過電流として現れる偽の電流読み取り値でトリップするか、実際の電流が調整されず純粋に過電流になります。故障モードは、センサーがゼロ (開回路故障) を読み取るか、または異常な値を読み取るかによって異なります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A44L-0001-0165#150A |
| タイプ | 電流センサー（コイル/トランス） |
| 電流定格 | 150A |
| 応用 | サーボおよびスピンドルアンプの電流フィードバック |
| 利用可能な評価 | 50A ～ 600A (接尾辞により定格を選択) |
| シリーズ | A44L-0001-0165 |
| 起源 | 日本 |
#150A 接尾辞は任意ではありません。電流定格は、センサーが機能する特定のアンプ モジュールと一致する必要があります。ファナックのサーボおよびスピンドルアンプの各モデルには電流定格が定義されており、電流センサーはその定格に合わせて指定する必要があります。アンプのピーク電流出力よりも定格が低いセンサーは、飽和状態に陥ったり、損傷したりする可能性があります。実際の電流よりも著しく高いセンサー定格は、それに比例して信号分解能も低くなります。
A44L-0001-0165 ファミリで利用可能な定格は、50A、100A、150A、200A、250A、300A、400A、500A、および 600A です。交換品を注文する前に、ファナックアンプの保守マニュアルまたは取り付けられているセンサーのラベルで必要な定格を確認してください。
Q1: ファナックのドライブシステムで故障した電流センサーはどのように診断されますか?
電流センサーが故障すると、通常、ドライブに通電するとすぐに（実際に大きな電流が流れる前に）、過電流アラームが発生するか、軸/スピンドルが異常に動作して速度を維持できなくなります。センサーに亀裂、焼け跡、機械的損傷がないか物理的に検査します。最終テストと同じ電流定格の正常なセンサーと置き換えます。交換したセンサーで過電流アラームが解除された場合は、元のセンサーが故障しています。
Q2: A44L-0001-0165#150A を別の定格電流のセンサーに置き換えることはできますか?
いいえ。電流定格はアンプの仕様と一致する必要があります。 150A アンプの位置にある 200A センサーは、信号レベルが低下した状態で動作し、適切なフィードバック分解能を提供できない可能性があります。 150A アンプの位置にある 100A のセンサーは、アンプのピーク電流で飽和します。常に、設置されたアンプに指定された正確な電流定格を使用してください。
Q3: A44L-0001-0165 はホール効果センサーまたは変流器ですか?
A44L-0001-0165 は、変流器形式のコイル型電流検出器として説明されています。モーター相ケーブルはトロイダルコアを通過し、センサーは誘導により比例信号を出力します。通常、ホール効果電流センサーはその出力を DC 精度の信号 (DC 電流と AC 電流を測定可能) として表現しますが、トランスベースの検出器は AC モーター電流を測定します。これは、FANUC サーボおよびスピンドルアンプの AC モーター相電流に適しています。
Q4: A44L-0001-0165シリーズと他のファナック電流センサシリーズとの間に互換性の違いはありますか?
はい。ファナックは、ドライブの世代にわたって複数の電流センサー シリーズを使用しています。 A44L-0001-0165 は、その特定のアンプ ファミリ用のセンサー シリーズです。他のセンサー シリーズ (異なる A44L 番号) は物理的に類似している可能性がありますが、出力特性や取り付け配置が異なります。交換品を注文する前に、取り付けられているセンサーの完全な部品番号を確認してください。
Q5: A44L-0001-0165#150A はどこから供給されていますか?
ファナック ドライブ コンポーネントのアフターマーケット - ファナック アンプ部品ディーラー、修理専門家、テスト済み余剰サプライヤーを通じて。複数の電流定格の A44L-0001-0165 シリーズは、ファナックのサーボおよびスピンドル ドライブのアフターマーケットの標準交換品です。 #150A 接尾辞を指定します。電流定格によって選択が決まります。
