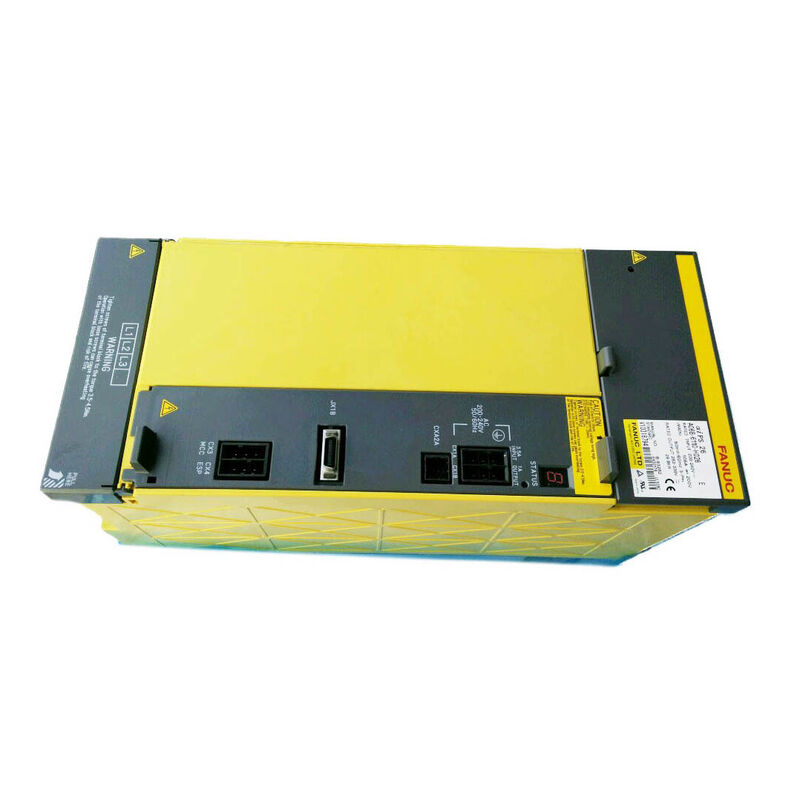

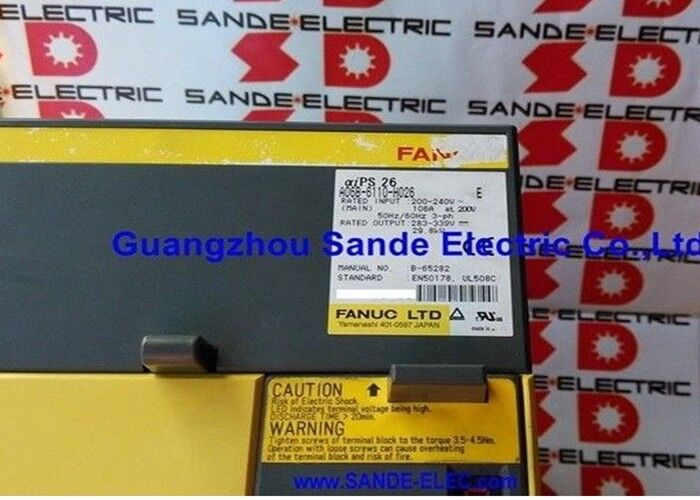

Fanuc A06B-6110-H026 ◎ アルファ・i電源モジュール PSM-26i (aiPS-26) 29.8kW 200240V AC 3相 106A 283339V DC バス 活性再生 A06B-6140-H026に置き換え

概要

についてFanuc A06B-6110-H026Fanucの第1世代アルファi (A06B-6110) 電源シリーズ内の29.8kW電源モジュールである.

これは,PSM-26 (A06B-6087-H126) がオリジナルのアルファシステムで保持しているアルファi駆動システムと同じ位置を占めています.中級電源で,最も一般的なマシン構成をカバーする中間電力のスピンドルと複数のサーボ軸が連続容量29.8kW内で同時に電力を引き出す.

A06B-6110 alpha iシリーズとA06B-6087 alphaシリーズの違いは,単なる世代ではなく,建築的なものです.この2つのモジュールファミリーは 根本的に異なる駆動システムの世代に対応しています.

A06B-6087 PSM-26は,オリジナルのアルファ SVMアンプ (A06B-6079,A06B-6096シリーズ) とオリジナルのアルファ SPMスピンドルアンプに電力を供給している.

The A06B-6110-H026 PSM-26i powers the alpha i SVM amplifiers (A06B-6114 series) and the alpha i SPM spindle amplifiers (A06B-6120 series) — modules that communicate with 16i/18i/0i CNC controls via the FSSB optical servo bus rather than the older Type A/B electrical interface.

CNC機械は,一家の電源を他者の電源に置き換えない. DCバス構造と制御電源配送回路は異なります.

A06B-6110-H026は,アルファi電源の最初の世代であり,Fanucのアクティブ製品ラインではA06B-6140-H026に代わる.両方のモジュールは,同じアルファIドライブシステムにサービスを提供します同様の 29.8kW の出力クラスを提供し,同じ下流A06B-6114 SVMとA06B-6120 SPMのアンプと互換性を維持する.

H026からH140-H026への移行により,ボードのデザインが修正され,部品の寿命が向上しました.しかし,A06B-6110-H026モジュールを動かす機械は,専門的なアフターマーケットからの積極的なサポートで動作し続けます.

基本規格

アルファ i vs アルファ 世代変化がもたらした結果

アルファ・ドライブシステムからアルファ・i世代への移行は,機械メーカーと操作者にとって重要な改善をもたらしました.536対1,000そして最終的に160000001000回転回数) FSSB光ファイバー通信は,古い電気サーボインターフェイスを代替し,より高いサーボループ帯域幅により,誤りを追跡する性能がより厳しくなります.増幅器のIPMトランジスタ技術が改善されました.

これらの改善を実現する電源モジュールの役割は間接的だが,必須である.A06B-6110-H026は,改良されたalpha i SVMおよびSPMアンプが依存するDCバスを提供する.

PSM-26i の 283 〜 339V DC バスの出力範囲は,オリジナルの PSM-26 の 283 〜 325 V よりも上端で少し幅が広い.これは,アルファ I 世代で精製された電源調節を反映している.超電圧保護が必要になる前に 再生エネルギー処理のためにより多くの頭部空間を提供.

0.98以上の電源因子修正も意味のある技術的改善である.装置の電源に返された調和電流の含有量はより高かった.

PSM-26iのPFC回路は,3相電源にほぼ単位の電源因子負荷を呈し,実際の消費電源と比較して,見かけの電源需要を減少させる.設備の供給バス上の調和歪みを減らす.

2つの扇風機モニタリング AL-2とAL-A

A06B-6110-H026は,内部扇風機アラーム (AL-2) に加えて,外部のヒートシンファン (AL-A) に対して別々のアラームコードを持つ数少ないアルファファミリーの電源モジュールの一つです.この区分は 運用上 重要:

AL-2内部冷却扇 (A90L-0001-0441#39) が停止した.内部扇はモジュールハウジング内の空気流を制御し,制御ボードと電源電子機器を冷却する.AL-2は即座に換換気機が必要です.

AL-A外部冷却扇 (A90L-0001-0509) が停止した.外部扇はヒートシンクに搭載され,IGBTトランジスタモジュールから熱を除去するためにフィンを通して空気を吸います.外部扇がなければ,熱槽の温度が AL-3 (過熱) 停止に向かって上昇します.

AL-Aはすぐに扇風機交換を保証します

モジュールのディスプレイ上のAL-2とAL-Aの区別により,メンテナンスの技術者はモジュールを開かずにどの扇風機が故障したかを識別できます.AL-A は,外部の散熱扇を意味します..

両方の扇風機は別々にスペアパーツとして提供されており,完全なモジュール交換なしで交換することができます.

漏れ検出と再生効率

DCバスと接続されたモーターの配線に 地面欠陥電流をモニターします. the higher encoder resolution and tighter servo performance of A06B-6114 SVM modules means that minor position errors and velocity irregularities caused by motor winding insulation degradation become visible at the CNC before a complete winding failure occurs.

漏れ検知回路は,電源段階早期警告を供給し,電源が断たれたとき,電流が地上に形成される経路を検出します.

功率因子修正 >0.98は,A06B-6110-H026が電源電圧と相性のある近似波形で三相電源から電流を抽出することを意味します.施設の電力インフラストラクチャの観点からPSM-26iが抽出する表面的な電源 (kVA) は,実際に消費する実際の電源 (kW) に非常に近い.

これは,電力料金に電力因子による罰金がある産業施設や,反応電流能力が限られている発電機駆動装置にとって重要です.

よくある質問

Q1: A06B-6110-H026は,古いモジュールが故障した場合,A06B-6087-H126 (PSM-26,アルファシリーズ) を置き換えることができるか?

番号 アルファ (A06B-6087) とアルファ (A06B-6110) の電源モジュールは交換できない.

PSMとSVM/SPMアンプの制御電力配送アーキテクチャとDCバスインターフェースは,世代ごとに異なる.

A06B-6110-H026は,A06B-6114 SVMとA06B-6120 SPM増幅機で動作するように設計されており,A06B-6087-H126は,A06B-6079/6096 SVMとA06B-6088/6102 SPM増幅機で動作する.

オリジナルアルファアンプを動かしている機械は,オリジナルのアルファPSMファミリーを使用しなければならない.

Q2:A06B-6110-H026はA06B-6140-H026に置き換えられました. H026はまだ動作する機械に適していますか? それともH140にアップグレードするべきですか?

A06B-6110-H026は 現在使っている機械に 完全に対応しています. 同じ 29.8kWの出力を供給し,同じ 283V 339V DC バスを維持しています.代替A06B-6140-H026と同じA06B-6114/A06B-6120アンプファミリーに対応しています.

H140は現在の生産名称で 長寿を向上させるための改訂された内部ボード設計ですH026で正常に動作するマシンにとって,意味のある操作的な意味での機能的なアップグレードではありません.

H026が最終的に交換する必要がある場合,H140は自然な後継機であり,同じドライブラックとプラグ互換性があります.

Q3:PSM-26iが故障したとき,16iまたは18i制御装置に表示されるCNCアラームは?

アルファi電源モジュールのアラームは,モジュールのフロントパネルのディスプレイにAL-1からAL-7とAL-A,AL-Eとして表示されます.対応するアラーム表示は,故障が接続されたSVMまたはSPMモジュールにアラームを起こすかどうかに依存します..

PSM バスが崩壊 (AL-4,電圧低下) または PSM が停止した場合 all connected servo axes lose power and SV-0401 (servo amplifier disconnect) or SP alarms (spindle disconnect) appear simultaneously for all axes — this pattern of simultaneous alarms across all axes is itself diagnostic of a PSM-level fault rather than an individual axis amplifier fault.

PSMの前面パネルのディスプレイを直接確認して,特定のPSMアラームコードを確認します.

Q4:A06B-6110-H026の 106A 定位入力にはどの設備の電源が必要ですか?

200Vで106A連続指定入力には125~150Aを指定した断路器が必要で,起動インシュラッシュ・トランジエントを迷惑なく操作できるようにするトリッピング特性があります.設備の環境温度の 106A のケーブルの横断は,関連する電気規格に適合しなければならない..

この電流クラスに適した交流炉は,調和電流注入を制限し,起動急流を減らすために推奨される.

この回路を供給する設備トランスフォーマーには,起動時に消費される reactive power を加えた 29.8kW の実用電力の需要に十分な容量が必要です.

Q5:A06B-6110-H026は,alpha i SVMモジュールに加えて,beta i セルボアンプユニット (A06B-6130シリーズ) に電力を供給できますか?

Beta i servo amplifier units (A06B-6130 series) have their own self-contained power supplies and do not draw from the main PSM DC bus — they connect directly to an AC supply and generate their own internal DC bus.

アルファi PSM-26i バスはA06B-6114アルファi SVMとA06B-6120アルファi SPMモジュールのみを供給する.アルファ i 増幅機と一緒に,CNCのFSSBチェーンに接続されていますが,独立して電源.

A06B-6110-H026は,ベータiユニットの電力需要に基づいてサイズまたは選択する必要はありません.
