| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A02B-0321-B500 |

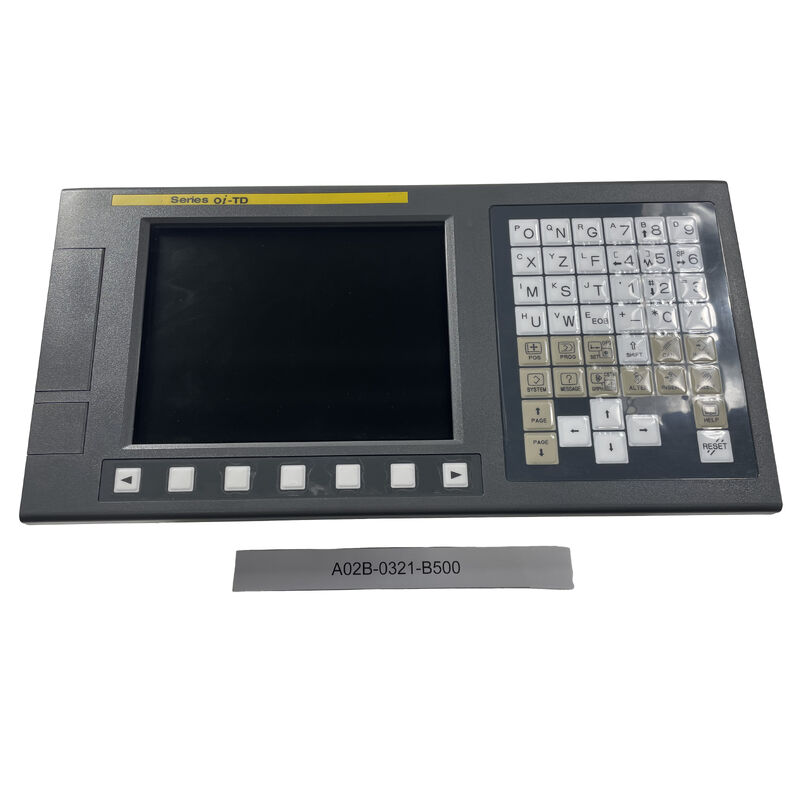

A02B-0321-B500は,機械ツールの軸制御のために設計されたFANUCのCNCコントローラです.機械プログラムによって定義された正確な切断経路を生産するためにサーボシステムを運転する.
制御器はGコードプログラムを解釈し,ツール経路のジオメトリを解析し,接続されたサーボドライブに位置コマンドを出力します.線形と円形インターポレーション 基本的な2つのCNC動作タイプが両方サポートされています. 線形インターポレーションは,定義されたフィードレートで2つの点間の直線でツールを動かす. 円形インターポレーションは,半径と端点によって定義された弧に沿ってツールを動かす.この2つの運動型は標準2の全範囲をカバーします.5Dフレッシングとターニングプロファイル.
| パラメータ | 価値 |
|---|---|
| ディスプレイ | 8.4"色LCD |
| 制御する軸 | 3まで |
| プログラムメモリ | 512KB |
| フィードレートオーバーライド | 0~150% 10%のステップで |
| インターポレーション | 線形と円形 |
| サーボ互換性 | βiシリーズ (A06B-6073 / A06B-6079) |
| 接続性 | USB + イーサネット |
| パワー | 24V DC |
| サイズ | "H × 22"W × 10"D |
| 体重 | 4.54kg |
この2つのデータインターフェースは,異なる運用ニーズに対応しています.
USB:USBメモリ・スティックまたは接続されたPCから直接プログラム転送. プログラムはネットワークインフラストラクチャなしで読み込み,保存または転送することができます.プログラムがオフィスPCで作成され,USBドライブでマシンに運ばれるワークショップ環境に役立ちます..
イーサネット:DNC (Direct Numerical Control) 操作のためのネットワーク接続 プログラム管理サーバーからプログラムのストリーミング 機械の状態の遠隔監視.複数の機械を搭載した生産環境ではイーサネット接続により,プログラム管理が集中できます.
垂直加工センター:3軸垂直加工センターは,A02B-0321-B500をCNCユニットとして使用する.コントローラは,3つのβiシリーズサーボアンプを通してX,Y,Z軸を動かす.DNC サーバから Ethernet を使ってプログラムが読み込まれます機械操作者は,オーバーライド制御を使用して,最初の加工中にフィードレートを調整します.
CNC回転機 (Z + X + C軸):ターニングセンターは,Z (長度),X (横) およびC (スピンドル) 軸の制御のためにA02B-0321-B500を使用します.線形インターポレーションは直線ターニングに対応します.円形インターポレーションにより,単一のプログラムブロックで,角形と半径の移行ができます..
CNCのリモート:A02B-0321-B500で改装されています. 24V DC電源,コンパクトな物理サイズ,そしてβiシリーズ互換性により,機械の既存のサーボシステムが保持されている後装装置に適しています..
Q1:A02B-0321-B500が512KBで保存できる最大プログラムの長さは?
512KBのCNCプログラムメモリには約512,000文字のプログラムコードが格納されています. 100ブロックのGコードを持つ典型的な加工センタープログラムは約1,000〜5,000文字を使用します.512KB は 100 から 500 の 典型的な プログラム を 同時に 容認 するDNC を介して読み込み,コントローラのメモリから直接実行します.
Q2:A02B-0321-B500は4軸以上制御できますか?
A02B-0321-B500は,最大3つの制御軸に指定されています. 4番目の軸を追加するには,追加の軸チャネルに指定されたCNCコントローラバリエーションが必要です. 機械が4番目の軸または5番目の軸を必要とする場合,注文する前に特定のA02B変数の軸数を確認する.
Q3:A02B-0321-B500はどのエンコーダータイプをサポートしていますか?
制御器は,FANUC βiシリーズサーボモーターで標準的なインクリメンタルエンコーダーをサポートする.追加エンコーダは,電源開始時に設定された基準点 (ホームポジション) に関する位置フィードバックを提供します.自動制御なしの電源サイクルで絶対位置保持を要求する場合は,セルボモーターの選択で絶対エンコーダオプションを指定する必要があります.
Q4:Ethernetポートは,マシンネットワーク統合またはプログラム転送のみに使用されますか?
イーサネットインターフェイスは,プログラム転送とネットワーク統合の両方をサポートします.制御器はEthernet接続でDNCサーバーからプログラムを受け取ることができます. プログラムがリアルタイムでCNCにストリームされるか,CNCメモリに保存されます.ネットワーク統合のために,機械の状態,アラームデータ,および生産カウントは,FANUCのオープン通信機能を使用して接続されたPCまたはMESシステムでアクセスできます.特定のネットワークプロトコルの機能は,インストールされたCNCソフトウェアオプションに依存します..
Q5: フィードレートオーバーライド機能とは何か?誰が制御しているのか?
フードレートオーバーライドは,プログラムされたカットフードレートのリアルタイム操作者調整で,機械制御パネル上の回転スイッチまたはジョグダイヤルで適用されます. 100%で,制御器は Gコードプログラムで命令されたフィードレートを正確に実行します. 50%で,ツールはプログラム速度の半分で動きます. 150%で,それはプログラム速度の1.5倍で動きます. オーバーライドは一時的なオペレーター調整です. それはプログラムを修正しません.A02B-0321-B500は10%のステップで 0%から150%のオーバーライドをサポートします.
