レベル7ML5221-1BA11 7ML5 221-1BA11 7ML52211BA11の送信機

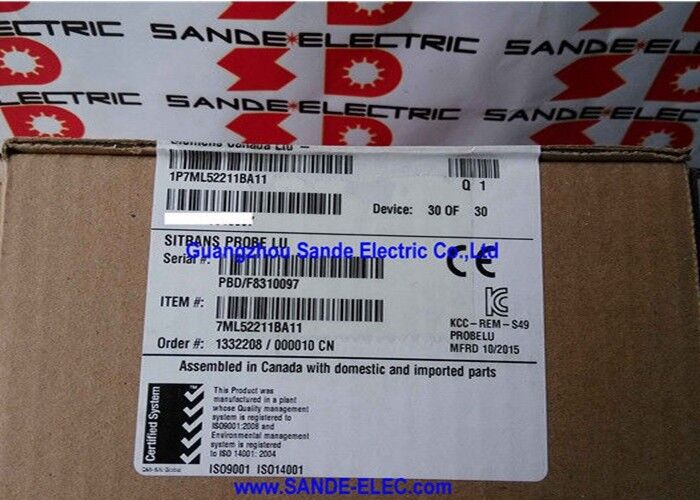

シメンス 7ML5221-1BA11 ∙ シトランス 探査機 LU超音波レベルトランスミッター 6m PVDF 2ワイヤルループ電源 420mA/HART 2" NPT PBT囲み FM/CSA/CE

概要

についてシメンス 7ML5221-1BA116メートルのPVDFコポリマー配置のSITRANS Probe LUです 2本のワイヤで動いたコンパクトな超音波レベルトランスミッタで 水,排水,化学貯蔵産業は,実用的な, 継続的な非接触レベルモニタリングのための設置に便利な装置です.

Probe LUの基本設計理念は,測定知能を犠牲にせずにシンプルです.それは完全に420mA回路電流で動きます.標準的な2"NPTノズルに適合し,ほとんどの工業船で既に一般的です基本的な設定タスクのためのマニュアルを参照する必要がない直感的なメニューナビゲーションを備えたシンプルな英語のローカルディスプレイを通じて

このバージョンのPVDFコポリマートランスデューサーは,ETFEトランスデューサーバージョンと区別されます.PVDFとETFEの両方が幅広い化学物質に優れた耐性を提供します.しかしPVDFは強い酸に耐性があり,塩基,ハロゲン,酸化剤は,プロセス環境がより攻撃的なメディアを含む場合や液体の上の蒸気空間が腐食性がある場合,指定された選択になります.

化学物料の貯蔵用途 酸タンク,カウスティック容器,溶媒貯蔵タンク,化学プロセスタンク プーブLUのPVDF装備の自然環境です.

2本のワイヤルループで動いたアーキテクチャは,ワイヤリングされた産業機器を持っている誰もが評価する実用的な利点を持っています.同じ2つの電導体で420mAの測定信号を伝達し,送信機電子機器も動かす.送信機に 24V 電源ケーブルを別々に接続する必要はありません.

パネルの配線を簡素化し 新しい装置のケーブルコストを削減します送信機は,単に,以前ループに接続されていたデバイスを交換します..

基本規格

音響知能 測定を信頼性のあるものにするエコー処理

スンボ LUの信号処理エンジンは シエメンスのソニック・インテリジェンスです単純な飛行時間の測定をはるかに超えたアルゴリズムのセットで,実際の産業用船舶におけるエコー信号の複雑さを管理する.

液体の表面に向かってパルスを送り 音響が戻るまでの時間を測定しますしかし,実際は,反響は,船壁からの反射と競合します.内部構造,入口管路,そして渦巻によって生じる静止波.

知的処理がなければ この競合するエコーを 液体の表面と間違えるかもしれません

ソニック・インテリジェンスでは,エコー信頼性を評価し,エコー候補の形,強度,一貫性を分析し,真の液体表面を表すものを特定します.

自動誤ったエコー抑制 (AFES) と組み合わせて 設置中に記録された固定船の障害からのエコーを映し出し フィルターします処理エンジンは,シンプルな機器が苦労する混雑した容器でも信頼性の高い測定を維持します.

内部温度センサーは,測定の整合性をさらに高めます.空気中の音速は,超音波が通過する媒体を温度によって変化させます.

20°Cで固定的音速を前提とする送信機では,環境温度の変化によりエラーが蓄積されます.

Probe LUの内部温度センサーは,環境温度を継続的に測定し,飛行時間の計算を調整する.工業設備の典型的な温度範囲内での測定精度を仕様の範囲内にとどめる.

ボリューム計算,フロー,オープンチャネル測定

Probe LU は,単純なレベル測定を超えて,容器の形 (平底シリンダー,水平シリンダー,円形,パラボリック,プログラムされます., 送信機は測定したレベルをボリュームに変換し,レベルではなくボリュームを表す420mA信号を出力します.

これは,操作者が詰め高さではなく製品の量を追跡する在庫管理アプリケーションでは特に価値があります.

オープンチャネル (フルム,堤防) の流量測定のために,プローブLUは流量構造の上に設置され,適切なレベルから流量変換式 (長方形堤防,Vノッチの堤防パッシャルの流体,または他の標準幾何学).

送信機は流量信号を出力し,簡単なレベル測定を追加のハードウェアや計算なしで流量測定器にします.

PVDF vs ETFE 変換器材料の選択

PVDFコポリマーとETFE (エチレンテトラフルオロエチレン) は,広範な化学耐性を有するフローロポリマーファミリーの材料である.

PVDFは塩素化合物,水素フッ素酸を含む濃縮酸,および高濃度でETFEを攻撃する多くの有機溶媒に対して優れた耐性を有します.

また,紫外線抵抗も高く,太陽光にさらされる屋外装置では重要です.

ETFEはPVDFよりも化学的に抵抗性が少し低いが,一般用途のレベル測定で遭遇する幅広いプロセス化学物質を処理する.高周波音響アプリケーションでは,特定の機械的疲労メカニズムに弱い.

攻撃的な化学蒸気環境,高酸濃度,またはトランスデューサーが容器操作中にプロセス液体と頻繁に接触するアプリケーションでは,PVDFは保守的な仕様です.

一般的な水,廃水,軽度の化学用途では,ETFEは費用対効果の高い代替品です.

よくある質問

Q1:プローブLUは2ワイヤーループで動いています.必要なループ供給電圧と電流範囲は?

SITRANS Probe LU のループ供給電圧は14.5Vから35V DC (非危険用途) です.

送信機はループから稼働電力を抽出し,測定信号を表示するために,電流を4mA (0%レベル) から20mA (100%レベル) 間で変化させる.

ループ電源は,送信機の最小動作電圧で少なくとも 20mA を供給できる必要があります.連続抵抗 (ケーブル抵抗) の電圧低下を計算する際にループの内側で

適切なループ抵抗予算付きの標準24V直流ループ電源は,Sonde LUと互換性がある.

Q2:プローブLUは特定のタンクにどのようにプログラムされ,HART通信器なしで実行できますか?

はい Probe LU の内蔵ディスプレイとプッシュボタンにより,外部ツールなしでコンフィギュレーションメニューに完全にアクセスできます

操作者は空の距離 (センサー面からタンク底) を定義します.全距離 (センサーが高レベル設定点に向き), 測定単位を選択し, 容量出力のための容器形をオプションでプログラムします.

画面は各入力を確認し,設定中に測定値について即座にフィードバックを提供します.

SIMATIC PDMを搭載したHART通信器またはPCは,追加のパラメータと診断にアクセスできますが,基本的な稼働は完全に自立しています.

Q3:プローブ LUは段階的に廃止されています.私はまだそれを指定すべきですか? それとも直接後継プローブ LU240に移行しますか?

進行中のプロジェクトでは,プローブLUが既に指定され,7ML5221-1BA11がまだ注文可能である場合は,元の仕様で注文を完了することは実用的です.新しいプロジェクトエンジニアリングSITRANS Probe LU240 (7ML51シリーズ) を指定することはより意味がある.これは最新の電子機器,継続的なソフトウェアサポート,およびより長い残りの製品ライフサイクルを持つ現在のプラットフォームです.

LU240シリーズは Probe LUの機能的な代替として設計されており,互換的な物理的なマウント寸法で同じコアレベルの測定アプリケーションをカバーしています.

同等の 6m PVDF 2" NPT HART コンフィギュレーションの LU240 注文コードをシメンスに確認します.

Q4: SITRANS 探査機は,渦巻いた液体表面または気化液体表面のタンクでLUレベルを測定できますか?

渦巻と気流の両方が超音波レベル測定に影響します.

渦巻く表面は,超音波を散布し,反響の強さを低下させることがあります.液体中に散らばる空気泡は,液体と空気との接点で気化ゾーンの上に測定される限り,超音波測定に大きく影響しない.上から探査機がやってる

液体の表面を完全に覆う泡の毛布や 極めて乱雑な入口流は エコー処理に挑戦します

音響知能の信頼評価と AFESは 安定した読み取りを維持するのに役立ちます減圧設定を増やし,送信機構成の追加の平均化が可能で,応答時間のコストで安定性が向上します..

Q5: 探査機 LU の下の最小の空白距離はどれで,高レベルのセットポイントの選択にどのように影響するのですか?

SITRANS Probe LUは,反響が信頼的に処理できないトランスデューサー面の直下の領域にブランキング距離があります.

6mのプロブLUでは,ブランキングゾーンがトランスデューサー面の下約0.25m (10インチ) に広がる.

このゾーン内の液体の表面は 正確に測定できません

送信機を配置する際,最大高レベルアラーム設定値は,トランスデューサー面より少なくとも0.25m低くなければならない.そして送信機は,容器の最大充填レベルがブランキングゾーンの外に落ちるほど高く設置する必要があります..

非常に高い船では,空白ゾーンは設置を制限することが滅多にないが,浅い船や貯水池では,重要な配置パラメータとなる.
