| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |

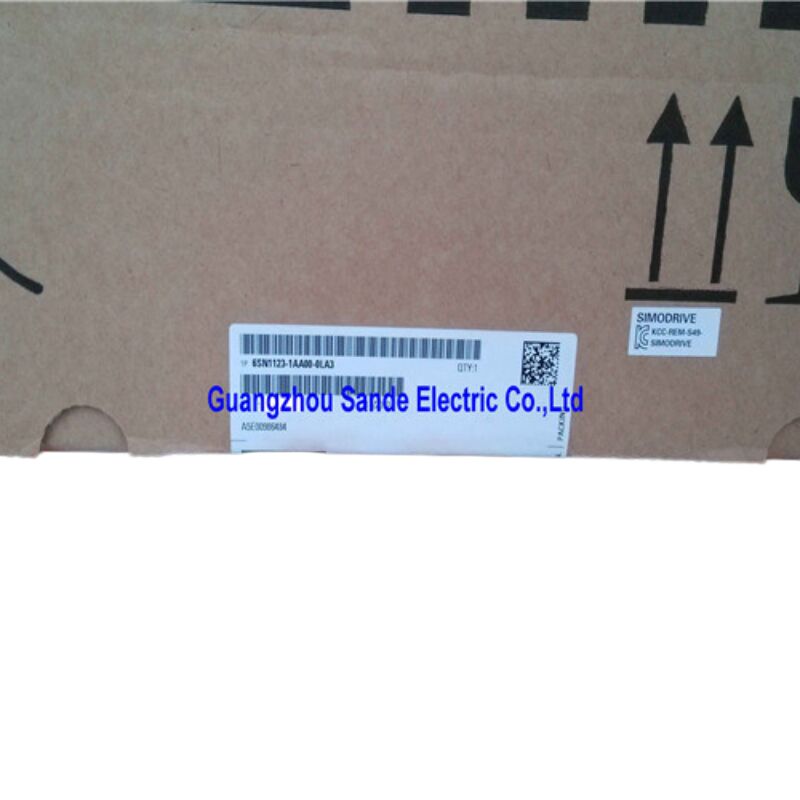

| モデル番号 | 6SN1123-1AA00-0LA3 |
シングル軸 | 内部冷却 | 42A フィード / 45A スピンドル | 380～480 VAC | 純正スペアパーツ
シーメンスの SIMODRIVE 611 アーキテクチャで構築された CNC 工作機械では、パワーモジュールは各軸の電気的な心臓部です。DC バスとモーターの間に配置され、DC リンク電圧をサーボまたはスピンドルモーターが必要とする可変周波数、可変電圧出力に変換します。そのモジュールが故障すると、軸は停止し、機械も停止します。
6SN1123-1AA00-0LA3 は、この内部冷却付きシングル軸 SIMODRIVE 611 パワーモジュールのシーメンス独自のスペアパーツ指定です。42A のフィード（同期）モーター用と 45A の主スピンドル（非同期）モーター用という 2 つの電流定格を備えているため、6SN1123 ファミリーの中でも高電流バリアントの 1 つであり、中～大型のマシニングセンタやターニングセンタの重負荷スピンドルドライブや高トルクフィード軸に適しています。
| パラメータ | 値 |
|---|---|
| 部品番号 | 6SN1123-1AA00-0LA3 |
| シリーズ | SIMODRIVE 611 |
| モジュールタイプ | パワーモジュール（スペアパーツ） |
| 軸数 | 1 |
| 定格入力電圧 | 380～480 VAC（3相） |
| 出力電圧範囲 | 0～600 VDC |
| 定格モーター電流 — フィード（Vorschub） | 42 A |
| 定格モーター電流 — 主スピンドル（Hauptspindel） | 45 A |
| 冷却方式 | 内部（統合ファン） |
| 保護等級 | IP20 |
| 動作温度 | 0℃～+45℃ |
| 重量 | 約 10.45 kg |
| 原産国 | ドイツ |
| 製品ステータス | スペアパーツ（2015年4月以降、標準生産から廃止） |
SIMODRIVE 611 はモジュール式のドライブアーキテクチャです。完全なドライブグループは、電源モジュール（インフィード/回生ユニット、通常は 6SN1145 または 6SN1146 シリーズ）、このモジュールのような 1 つ以上のパワーモジュール、および各軸の制御ユニットで構成されます。電源は AC から DC への変換を処理し、DC バス（通常は 540～600V DC で動作）を維持します。各パワーモジュールは、その共有バスから電力を引き出し、割り当てられたモーターを個別に駆動します。
6SN1123-1AA00-0LA3 は、DC バス電圧、ペアとなる制御ユニットからの PWM スイッチングコマンド、およびモーターケーブルアセンブリを介したエンコーダーフィードバックを受け取ります。次に、位置および速度制御ループによって正確に要求される周波数、電圧、位相角でモーターへの 3 相 AC 出力を合成します。内部ファンは、このプロセス中に IGBT スイッチングトランジスタによって生成される熱を排出し、モジュールが標準的なパネル環境内で定格電流で連続して動作できるようにします。
IP20 の保護等級は、このモジュールが密閉された電気キャビネット内に設置するように設計されており、工作機械のクーラント環境に直接さらされることは想定されていないことを意味します。
2 つの電流定格があるのは奇妙なことではなく、SIMODRIVE 611 が駆動する可能性のある 2 つの根本的に異なるモータータイプをどのように処理するかを反映しています。
フィードドライブは通常、同期 AC サーボモーター（シーメンス 1FT6 または 1FK7 シリーズなど）を使用しており、このモジュールの定格電流 42A で正確なトルクと位置制御を提供します。スピンドルドライブは非同期誘導モーター（1PH4 および 1PH7 シリーズなど）を使用しており、異なる磁気特性を持ち、定格出力を達成するためにやや高い電流上限を必要とします。そのため、45A のスピンドル定格となっています。
単一の物理パワーモジュールは、ペアとなるドライブ制御ユニットのパラメータ設定を通じて、どちらのデューティにも構成できます。工作機械メーカーは、接続されるモータータイプに基づいて適切なモジュールを選択し、最大トルクカット中にフィード軸またはスピンドル軸のいずれも電流制限に達しないようにします。
SIMODRIVE 611 が導入されて以来、6SN1123-1AA00-0LA3 は幅広いシーメンス搭載工作機械に設置されてきました。一般的なホストマシンには以下が含まれます。
このモジュールは、CNC とパワー段間の通信を処理する付属の SIMODRIVE 611 制御ユニットを介して、SINUMERIK CNC コントローラー（840D、840Di、810D など）と統合されます。
「内部冷却」という指定は、このモジュールが統合ファンによって完全に自己冷却されることを意味します。キャビネットドアに取り付けられた外部ブロワーや個別の冷却ダクト配置は必要ありません。熱はモジュール本体を通して引き込まれ、背面または上部から排出されるため、モジュールが DC バス接続レール上で並んで配置される標準的な SIMODRIVE 611 ブックシェルフキャビネット設置と互換性があります。
統合冷却ファンの正常な動作を維持することは、このモジュールの最も重要な予防保守ステップの 1 つです。ファンが劣化または停止すると、最良の場合でも熱シャットダウン、最悪の場合でも IGBT トランジスタの故障につながります。ファンの交換は保守可能な操作です。ファンはモジュール自体とは別にスペア部品として入手可能です。
シーメンスは 2015 年 4 月に 6SN1123-1AA00-0LA3 を標準生産から正式に廃止し、スペアパーツのライフサイクルカテゴリに分類しました。これは、モジュールが市場から消えたことを意味するものではありません。世界中で稼働中の SIMODRIVE 611 システムの設置ベースは膨大であり、アフターマーケットの対応もそれに比例して堅調です。
認定された新古品、工場再生品、専門的に修理されたモジュールは、SIMODRIVE 611 の専門家から広く入手可能です。信頼できるサプライヤーは、実際のシーメンスサーボモーターを使用して、フルロード SIMODRIVE 611 テストリグでこれらのユニットをテストしてから出荷し、フィードおよびスピンドルの両方の電流範囲にわたる DC バス動作、電流出力、および障害応答を確認します。
Q1: 6SN1123-1AA00-0LA3 と 0DA1 や 0CA1 のような他の 6SN1123 バリアントとの違いは何ですか？
6SN1123 部品番号ファミリーは、内部冷却を備えたすべてのシングルおよびデュアル軸 SIMODRIVE 611 パワーモジュールをカバーしています。接尾辞の文字は、電流定格と軸数をエンコードします。0LA3 は 42A/45A 定格のシングル軸モジュールであり、高電流シングル軸バリアントの 1 つです。0DA1 もシングル軸ですが、定格は低く（18A/24A）、0CA1 などはさらに低くなっています。正しい接尾辞を選択することは非常に重要です。高電流スピンドル軸で 0LA3 の代わりに定格の低いモジュールを代用すると、熱過負荷障害が発生します。
Q2: このパワーモジュールは SIMODRIVE 611 制御ユニットなしで使用できますか？
いいえ。パワーモジュールは高電流スイッチングステージを提供しますが、それ自体にはモーター制御インテリジェンスはありません。互換性のある SIMODRIVE 611 制御ユニット（制御システムに応じて、アナログまたはデジタルバリアント）とペアにする必要があります。これは、電流調整、速度制御、SINUMERIK CNC への位置ループインターフェイス、および障害監視を処理します。パワーモジュールと制御ユニットは、DC バス上のブックシェルフ構成で物理的に一緒に取り付けられます。
Q3: このモジュールが制御ユニットやモーターではなく、故障したことをどのように判断できますか？
SIMODRIVE 611 は、パワーモジュールと制御ユニットの両方に LED 障害インジケーターを提供します。パワーモジュール上の赤い LED は、通常、過電流、DC バス上の過電圧、またはトランジスタの故障といった内部ハードウェア障害を示します。制御ユニットの LED が正常なステータスを示しているのにパワーモジュールに障害が表示される場合は、パワーモジュールが主な原因であると考えられます。シーメンスの SimoCom U コミッショニングソフトウェアは、ドライブの診断バッファから特定の障害コードをクエリできるため、モジュール交換を決定する前に診断を大幅に絞り込むことができます。
Q4: モジュールを 45A のスピンドル定格で連続して実行しても安全ですか？
連続的なフル定格電流は、内部冷却ファンが正常に動作し、指定された周囲温度 limit 45℃ 以内であれば許容されます。スピンドルが定期的に電流上限近くで動作するアプリケーション（例えば、重い荒加工カット）では、キャビネットの周囲温度が仕様内に収まっていること、およびファンが清潔で全速で動作していることを確認することが重要です。シーメンスの SIMODRIVE 611 設定マニュアルには、周囲温度が高い場合の derating カーブが記載されています。
Q5: 再生された 6SN1123-1AA00-0LA3 の予想寿命はどのくらいですか？また、予防的に何を交換すべきですか？
専門的に再生されたモジュールは、通常、電解コンデンサ（動作時間と熱サイクルで経年劣化します）、内部冷却ファン、および劣化したいかなる IGBT トランジスタも交換します。これらのコンポーネントが更新されれば、新品ユニットと同等の寿命が達成可能です。設置後の最も重要な予防項目はファンです。シーメンスは、定期的なメンテナンス間隔でドライブシステム冷却ファンを点検することを推奨しています。電解コンデンサの交換（8～10 年ごと、または実際の稼働時間に基づいて）は、長期間展開されている SIMODRIVE 611 システムのもう 1 つの重要な予防措置です。
