| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

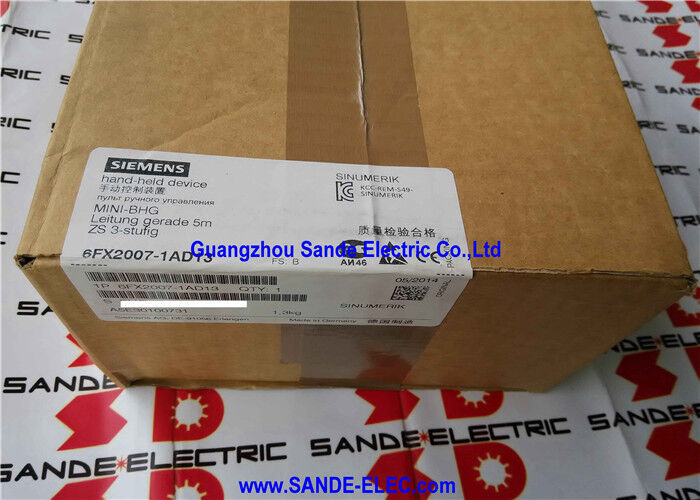

| モデル番号 | 6FX2007-1AD13 |
SINUMERIK ミニハンドヘルドユニットは,セットアップ,ツール交換,ワークピースの読み込み,ドライランの検証中に操作者の位置に軸横断制御と緊急停止機能を配置します.操作者が切断区域にいる必要がある場合 許可の確認作業場を直接観察しながら,ツールを基準位置に導くか,軸を横切る保護用箱を閉めずに機械の近くで動作するために必要な安全機能.
なぜ直線ケーブルが-1AD13の5m直線ケーブルは 装置を機械周りに運ぶ操作者向けです操作者がパネルと作業領域の間を数メートル歩いている場合,より大きな機械で操作を容易にする3.5m の巻き込みケーブルを持つ -1AD03 は,主に固定ステーションの近くでユニットを使用し,使用していないときにケーブルを整然と引き戻したいオペレーターに適しています.
| パラメータ | 価値 |
|---|---|
| ケーブル | ストレート 5m |
| E-ストップ | 2チャネル,4ワイヤー |
| 許可する | 2チャネル,3ステップ |
| 軸の選択 | 5軸まで |
| 機能キー | 3 × 割り当てられる |
| IP 評価 | IP65 |
| 供給 | 24V DC |
| 体重 | 0.5kg |
2チャネルEストップ (4ワイヤー)Eストップボタンには,それぞれ独自の回路でCNCの安全リレーモニタリングにワイヤリングされた,通常閉ざされた2つの独立したコンタクトがあります. 両チャネルも押すと同時に開きます.監視は,2つのチャネルが一貫しているかどうかを継続的にチェックします ワイヤリングの故障または他のチャネルを検出せずに1つのチャネルを開く固定コンタクトが検出され,クリアするまで機械の操作を妨げますこの二チャネルアーキテクチャは,EN ISO 13849性能レベルdとEN 62061 SIL 2を満たしています.
3段階の有効ボタン (2チャネル):
操作者は,動きを活発に保つために意識的に中間保持位置を維持する必要があります. 握り力を引き締める恐れのある操作者は,位置3の動き停止を誘発します.落下したユニットは位置を失う 2 移動停止起動ボタンは,閉ざされた保護なしでセットアップ中に機械の近くで軸横断を可能にする安全制御です.
マグネティックハンドホイールロック:停止装置は,意図的に使用していないとき,ハンドホイールを静止させ,動揺したまたは落ちたユニットからの偶然の回転が意図しない軸コマンドを送信するのを防ぐ.
| 港 | 機能 |
|---|---|
| X51 | ハンドホイールのインクリメンタルパルス出力 → CNC JOG ハンドホイールのモード |
| X52 | 軸選択回転スイッチ + フィードオーバーライド選択 |
| X55 | 起動ボタンの安全回路 → CNC軸の動きを許可する |
| X60 | Eストップ回路 → CNC 緊急ストップチェーン |
各安全機能用の別々のポートは,CNCが各回路の独立したモニタリングを維持することを可能にします.金属接続器は,繰り返し接続および切断するための機械的な強度を提供します.
Q1: 6FX2007-1AD13 と 6FX2007-1AD03 の違いは何ですか?
すべての機能,安全機能,接続ポート,および寸法で同一である.唯一の違いはケーブルである: -1AD13には5mの直線ケーブルがあり,1AD03には3.5mの巻きケーブルがある.機械の周りを歩くための直線を選択固定ステーションでの使用のためにカブルを選択し,ケーブルが緩いときに引き込む必要があります.
Q2: 操作者がパニックボタンを3位に押すとどうなるか?
両方の有効スイッチコンタクトは,解放された位置と同じオープン回路状態で開きます.CNCの有効入力モニタリングは,アクティブ軸横断を停止します.操作者は意識的に動きを再開するために,中間保持位置2に戻らなければなりません.これは意図された安全行動です. 操作者が驚いて,しっかりと握ると,動きが継続するのではなく,停止します.
Q3: 3つのユーザが割り当てられる機能キーがどのように構成されているか?
機能キーは,SINUMERIKコントローラへのデジタル入力としてMHUの信号インターフェースに接続します.機械のPLCプログラムと/またはSINUMERIKマシンデータに設定されています.スライドインラベルストライプは,プログラムされた割り当てにマッチするようにカスタムキー機能の書き込みを可能にします.
Q4: 6FX2007-1AD13は,すべてのSINUMERIK世代と互換性がありますか?
SINUMERIK 840D sl, 828D,および 802D sl をカバーする X51/X52/X55/X60 インターフェースポートを供給する SINUMERIK システムが必要です.機械のNCUまたはPPUがこれらの接続ポートを提供し,PLCプログラムにはハンドヘルドユニットインターフェース構成が含まれていることを確認古いSINUMERIK世代では,異なるハンドヘルドインターフェース仕様があり,異なるMHU変種またはアダプタが必要かもしれません.
Q5:MHUはIP65の評価を考慮して水噴射で清掃できますか?
IP65は,任意の方向からの低圧水噴射をカバーします. 通常の洗浄と偶然の噴霧. 高圧のジェット洗浄をカバーしません. 化学清掃剤 (切断流体,脱脂剤,冷却剤添加物)住宅材料と互換性がある.濃縮溶媒と攻撃的な化学クリーナーにより表面が時間の経過とともに劣化する可能性があります. 定期的な化学暴露の前にシメンス社の材料データと比較してください..
