| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5370-1AM00-0AA0 |
についてシメンス 6FC5370-1AM00-0AA0これはSINUMERIK 808Dの PPU141.1フレーシング変種です Siemensの入門レベルのCNC制御プラットフォームで,コスト敏感な機械ツールアプリケーションにプロレベルのCNC能力を提供することができます.
PPU (Panel Processing Unit) のコンセプトは,CNCコントローラ,操作者のディスプレイ,機械キーボード,I/Oインターフェースを,機械ツールのパネルに直接搭載できる単一のコンパクトユニットにまとめています.
別にラックに搭載されたCNCコンピュータも HMIディスプレイユニットもありません PPU141.1は完全なCNCユニットで フロントフェイスも全てです
SINUMERIKファミリー階層では,808Dは複雑性と価格で828Dと840D slプラットフォームより下位だが,基本的なSINUMERIKプログラミング言語とGコード構造を共有している.
828Dまたは840Dプログラミングに精通している操作者は,異なるGコード方言について別々の訓練を必要とせずに808Dで作業します. A machine builder who designs for the 808D writes part programs and machine cycles using the same DIN 66025 / ISO 6983 programming conventions that apply across the SINUMERIK range — a significant practical advantage when machine builders serve customers who use multiple Siemens CNC platforms across their production facilities.
フレッシング・バリエーション (序列番号のAM) は,加工センターとフレッシング・マシン向けに設定されています.標準的な垂直加工センターの構成をカバーする.
ターニング・バリエーション (-AT) は,回転機用の2つの供給軸と1つのスピンドルをサポートします.
この区別は,PPUのプリロードされたソフトウェア構成で実装されるが,ハードウェアではなく,同じPPU141.1ハードウェアがフリースまたはターニングソフトウェアビルドを実行する.順番番号の足元によって.
| パラメータ | 価値 |
|---|---|
| CNC バリアント | フレッシング (3つのフィード軸 + 1つのスピン) |
| 飼料軸 | 3まで (X,Y,Z) |
| スピンドル | 1チャンネル |
| ドライブインターフェース | SINAMICS V60 /第三者 |
| デジタル入力 | 3 × 24V DC バンク (X100×X102) |
| デジタル出力 | 2 × 銀行 (X200,X201) |
| DO 現在の評価 | チャンネルあたり250mA |
| 手の輪 | 2 (X10) |
| シリアルインターフェイス | RS232 (X2) |
| 供給 | 24V DC |
| 体重 | 4.1kg |
| 言語 | 英語 |
| ステータス | 活性剤 |
SINUMERIK 808D制御システムは,一緒に働く3つの主要なコンポーネントで構成されています:
PPU141.1 (このユニット):NC (数値制御) プロセッサ,PLC,ドライブセットポイント出力,エンコーダ入力,およびすべてのマシン I/O インターフェースを含む.PPUの正面は,オペレーターディスプレイとCNCキーボードを提示しています.
エンジニアはマシン軸を操作し 機械データを入力し PPUのインターフェースで部品プログラムを書きます
MCP (6FC5303-0AF35-0AA0) 機械制御パネル:PPUに接続する別々のパネルユニットで,機械操作者の物理制御ボタンを提供します. スピンドルスタート/ストップ,フィードホール,サイクルスタート,緊急ストップ,モード選択.MCPは標準インターフェースを通じて PPUと通信します.
ドライブ:PPUは軸に速度セットポイントを出力し,セットポイントケーブルを通してスピンダルを駆動します.
供給軸については,SINAMICS V60制御電源モジュール (CPM60.1) は,シメンスが808Dシステムに指定したドライブで,5m,7m,または10mのセットポイントケーブル (6FC5548シリーズ) によって接続されています.
スピンドルの場合,アナログセットポイント入力を持つインバーターまたはセルボスピンドル駆動装置は,スピンドルセットポイントケーブル (6FC5548-0BA05シリーズ) を介して接続できます.
PPU141.1には,機械の補助制御ロジックを実行する PLCが組み込まれています 冷却液ポンプ制御,ツール交換シーケンス,ドアインターロックモニタリング,チャックと尾根制御,安全機能操作パネルの応答
PLCプログラムはNCと同じプロセッサで実行され,梯形図を使用して標準のSINUMERIK 808D PLCツールでプログラムされます.
PLCが相互作用する物理的なI/Oは,PPUのI/Oインターフェイスを通じて接続される.
デジタル入力 (X100,X101,X102) は,センサー,制限スイッチ,安全リレーコンタクト,機械の操作者のプッシュボタンから24VDC信号を受信します.PLCプログラムが読み取らなければならない.
デジタル出力インターフェイス (X200,X201) は,チャネルあたり最大250mAの24VDC負荷を駆動し,リレーコイル制御,電磁弁パイロット,指示灯,および同様のアクチュエータに十分である.
The fast I/O interface (X21) provides high-speed input and output channels for NC-controlled signals that require timing precision below the PLC scan cycle — such as skip input (for tool length measurement probing)スピンドルオーバーライドのNC出力,および他の時間的に重要な機械機能.
PPU141.1のRS232シリアルインターフェイスは,シリアルHMI端末を接続し,PCからCNCプログラムに移送するための標準PC対応シリアルリンクを提供します.または他のシリアルデバイスとのインターフェース.
機械機械の実践ではRS232ポートはDNC (Direct Numerical Control) リンクとして機能します. PCまたはワークショップコンピュータは部品プログラムのライブラリを保存し,各生産作業のためにマシンに転送します.複雑な部品や大型部品のキーボードでプログラムを手動で入力する必要がなくなりました
RS232ポートの設定は,機器データに設定され,接続されたPCDNCソフトウェアまたは他のデバイスの設定と一致しなければならない.ほとんどの現代PCは,ビジネスラップトップではRS232ネイティブポートが標準ではないため,USBからRS232アダプタを必要とします.アダプターの選択は,より高いボード速度で通信の信頼性に影響します.
Q1: 808Dフレッシング変数は最大3つのフィード軸をサポートします.第4の軸 (回転テーブルなど) を追加できますか?
ベース808Dフレーシングソフトウェアは3つのフィード軸をサポートする.第4軸を必要とする機械では,シメンスが第4サーボ軸への制御を拡張するソフトウェアオプション ("追加の軸") を提供しています.ローター (A) のように機能できるB,またはC) または追加の線形軸.
このオプションは,マシンデータに入力されたソフトウェアライセンスのキーを介してアクティベーションされます.ハードウェア変更は必要ありません.1のハードウェアには,既に物理的なセットポイント出力と追加軸のエンコーダ入力が含まれています.4つ目のチャンネルを起動するソフトウェアです
Q2: 6FC5370-1AM00-0AA0 PPU141.1 は,SINAMICS V60 以外のドライブで使用できますか?
はい.PPU141.1は,アナログ ±10Vの速度設定値を出力し,各供給軸のインクリメンタルエンコーダーフィードバックを読みます.
セットポイントケーブル (6FC5548-0BA05シリーズ) は,PPUのセットポイント出力をドライブの速度基準入力に接続する.そしてモーターのインクリメンタルエンコーダからエンコーダケーブルは,PPUのエンコーダ入力に返信.
±10Vのアナログ回転基準を受け入れ,制御モーターがインクリメンタル・エンコーダーフィードバック (TTL対応A/B/Z信号) を提供するすべてのドライブが,PPU141で動作することができる.1シナミックス V60 は,808D システムのためのシメンスが推奨し,テストしたドライブで,最適化された互換性と稼働支援を提供します.

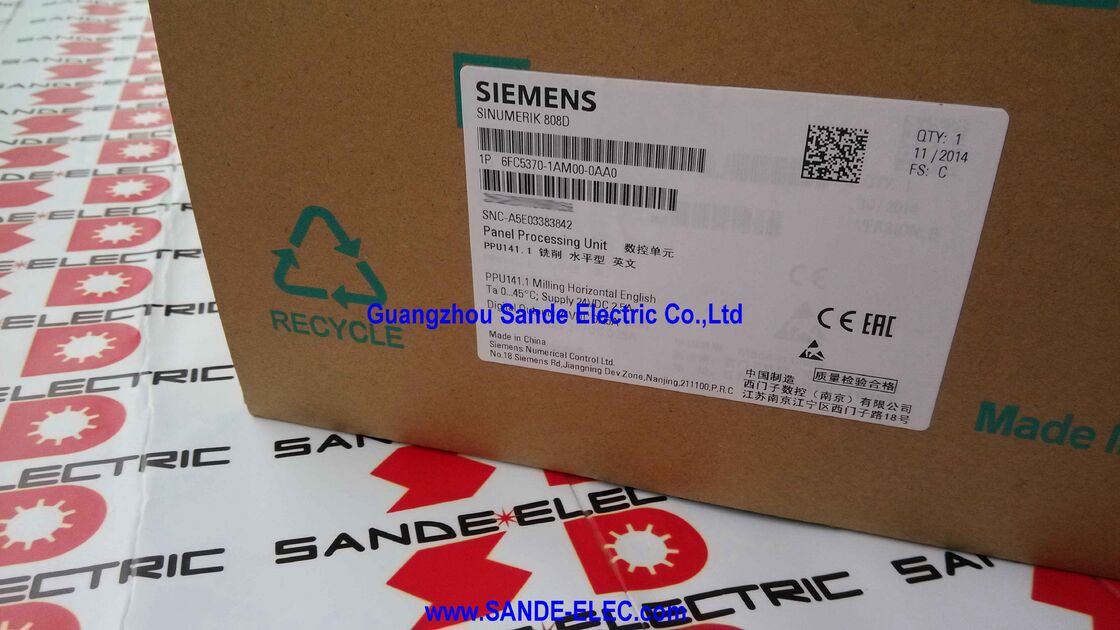

Q3:PPUの重さは4.1kgで中国製です.これは本物のシメンス製品ですか?
そうだ The 6FC5370-1AM00-0AA0 is a Siemens OEM product manufactured at Siemens's production facility in China — a common manufacturing location for Siemens products targeting the Asian and cost-sensitive global machine tool market.
-0AA0後記は,国際市場向けの英語版を表します.
同じPPUハードウェアは,中国国内市場向けに中国文字レイアウト版 (6FC5370-1AM00-0CA0) でも生産されている.
両方のバージョンはシメンス・SINUMERIK 808Dの正規部品で,シメンス・SINUMERIK 808Dのグローバル技術サポートとドキュメントインフラストラクチャがサポートされています.
Q4: SINUMERIK 808D の PLC プログラムを書くのに使用されるソフトウェアは何ですか?
SINUMERIK 808DのPLCは,SINUMERIK 808Dツールボックスソフトウェアに含まれる梯形図編集を使用してプログラムされます.
ツールボックスにはPLCプログラミング環境,マシンデータエディター,部品プログラムエディター,ドライブインターフェイスとI/O割り当てを設定するための設定ツール.
プログラムはツールボックスにコンパイルされ,RS232ポートまたはUSBメモリースティック経由でPPUにダウンロードされます.
808DのPLCはSTEP 7やTIAポータルと互換性がない.それは808Dプラットフォームのために特別に設計された簡素化されたPLC環境を使用している.
Q5: PPU141.1 はコンートフレーズプログラムのためのDXFファイルインポートをサポートするか,手動Gコード入力のみですか?
SINUMERIK 808Dの部品プログラム入力は主にPPUのキーボードまたはPCに書かれたプログラムをダウンロードすることによって行われます.DXFインポート CAD ジオメトリファイルを読み込み,コンートゥールデータからNC プログラムを自動的に生成する能力 基本 808D ソフトウェアの標準機能ではありません.
CAMで生成されたプログラムを必要とする複雑なフレーズコンタクトの場合,典型的なワークフローは,PCベースのCAMシステム (Mastercam,Fusion 360,HSMWorksなど) でGコードを生成することです.) で,その NC プログラム ファイルを RS232 または USB メモリー スティック経由で 808D に転送します..
808Dの標準パッケージのコンタクトプログラミング機能は,サイクルサポート機能を通じてポケットフライリング,ドリリング,標準コンタクト操作のサイクルをカバーする.
