| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7331-7NF00-0AB0 |

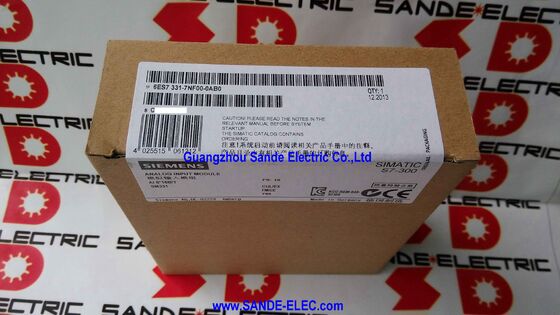

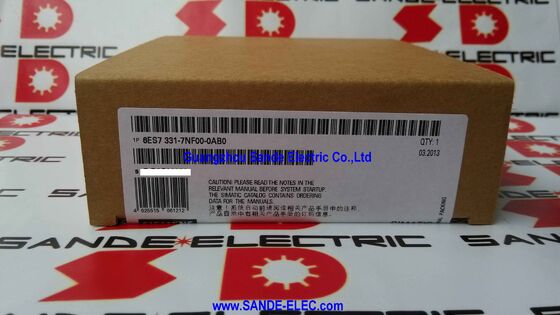

6ES7331-7NF00-0AB0は,シメンス SIMATIC S7-300用のSM 331 16ビットアナログ入力モジュールです. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeグループ 0 の 2 つのチャネルは,グループ 1 の 2 つのチャネルは,グループ間の相互作用なしに電流を設定する場合,電圧を設定することができます.
モジュールとS7-300CPUのバックプレートとの電気隔離は,PLCのバックプレートからフィールド回路のグラウンドを切り離します.フィールドに存在する一般的なモードの電圧からPLCを保護, グラウンドループの測定誤りを排除し,フィールド回路障害が発生した場合にCPUに一定程度保護を提供します.50V COM 格付けは,任意の入力チャネルと孤立モジュール共同端末の間の最大共通モード電圧を定義します..
SM 331は16ビット (50Hz拒絶) の統合時間で8つのチャネルすべてで55msで,温度送信機,圧力送信機,流量計測定速度が精度とノイズ拒絶に次要である場合統合時間が 10ms に短縮され,ノイズインシデントが少し低下した状態で更新が速くなります.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 6ES7331-7NF00-0AB0 |
| 入力チャネル | 8 (4グループ × 2チャンネル) |
| 孤立 | 熱電 (50V COM) |
| 決議 | 16ビット (15ビット+サイン) |
| 変換 (全部8) | 50Hz統合で55ms |
| 統合の時間 | 10 / 16.67 / 20 / 100ms |
| 電圧範囲 | ±5V, ±10V, 1~5V |
| 現在の範囲 | ±20mA,0 ̇20mA,4 ̇20mA |
| 精度 (電圧) | ±0.1~0.7% |
| 精度 (現在) | ±0.3~0.9% |
| コネクタ | 40極のスクリューフロントコネクタ |
| サイズ | 125 × 40 × 117mm |
| 体重 | 0.3kg |
| 部分番号 | 制限監視 | イソクロンモード |
|---|---|---|
| 6ES7331-7NF00-0AB0 | 2つのチャンネル | 違う |
| 6ES7331-7NF10-0AB0 | 8チャンネル | そうだ |
NF10は強化された変種である.すべての8チャネルの制限値をモニターし,同期モード (CPUのサイクルに同期) をサポートする.NF00は2チャネルのみの制限をモニターする.両方の入力範囲が同じです.代替品を指定するときに,どの変数がインストールされているかを確認します. 両者は物理的に類似していますが,機能は異なります.
Q1: 6ES7331-7NF00-0AB0の各チャネルグループに対して測定型はどのように設定されているか?
各チャネルグループの測定タイプ (電圧または電流) および測定範囲は,STEP 7またはTIAポータルハードウェア構成で設定されています.ハードウェア構成表示では,各チャネルグループのパラメータは,必要な入力範囲 (e) に設定されます..g., 4 〜 20mAまたは ± 10V).パラメータは,PLCプロジェクトの一部としてモジュールにダウンロードされます.範囲選択のための物理ジャンパーはありません. 設定は純粋にソフトウェアです.
Q2: 6ES7331-7NF00-0AB0は,RTDまたは熱対センサーを直接測定できますか?
NO. 6ES7331-7NF00-0AB0は電圧と電流入力のみをサポートする. RTD (Pt100,Ni100) 測定のために,専用SM 331 AI 8×RTDモジュール (6ES7331-7PF01-0AB0) が必要である. 熱電偶の場合,SM 331 AI 8×TC モジュール (6ES7331-7PF11-0AB0) が指定されていることRTDまたは熱対送信機が420mAの信号を出力した場合,6ES7331-7NF00-0AB0はこの変換された信号を受け入れることができます.
Q3: このモジュールに対して"孤立"という表記の意味は?
隔離は,モジュールのフィールド入力回路とS7-300CPUバックプレンの間に電磁分離があることを意味します.フィールド回路の共通とCPUのバックプレンの地面は,モジュール内に接続されていませんこれは,フィールドデバイスが異なる点に接地されたときに測定誤差を導入するグラウンドループの電流を排除し,PLCをフィールドレベルの電圧変動や故障から保護します.
Q4: 統合時間が精度とノイズ拒絶にどのように影響するのか?
100ms の統合 (50Hz の拒絶) において,モジュールは最高のノイズ抵抗性を達成します. フィールド配線に結合する電源ケーブルからの50Hzライン周波数干渉は拒絶されます.10ms の統合では,更新速度は高速ですが,ノイズ抵抗性は低下します. ネットワーク周波数干渉源の近くでのプロセス温度と圧力測定では,100ms 統合が好ましいより速いプロセスループのために,通常20msまたは16.67ms (60Hz拒絶) が選択されます.
Q5: 6ES7331-7NF00-0AB0にはどのフロントコネクタが必要ですか?
モジュールは40極の螺旋端末前端コネクタを使用する.前端コネクタ (分別注文) はモジュールの表面にプラグ付けされ,フィールドワイヤリングを受け入れる.S7-300 40ポールモジュールには2種類のフロントコネクタが利用可能:スクリュー型 (6ES7392-1AM00-0AA0) とスプリングケージ型 (6ES7392-1BM00-0AA0).スプリングケージ型は,スクリュードライバーなしでワイヤを挿入し,生産環境でより速い配線をサポートします.
