| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7134-4NB51-0AB0 |

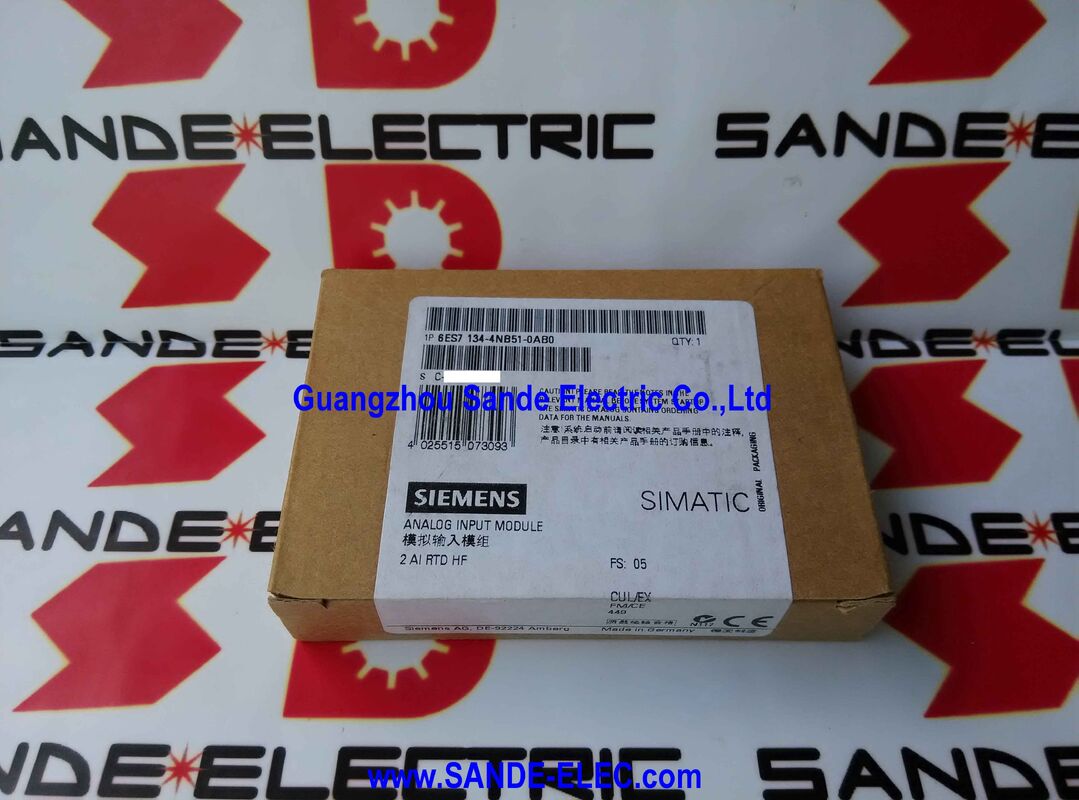

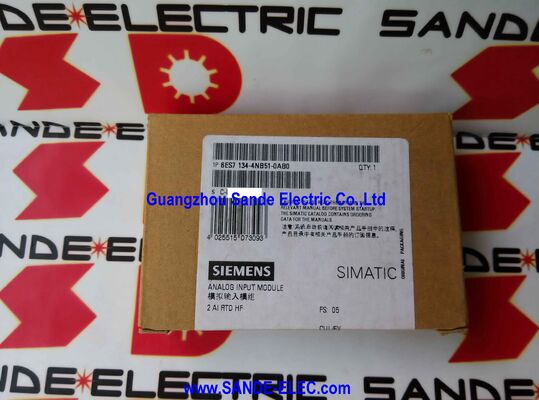

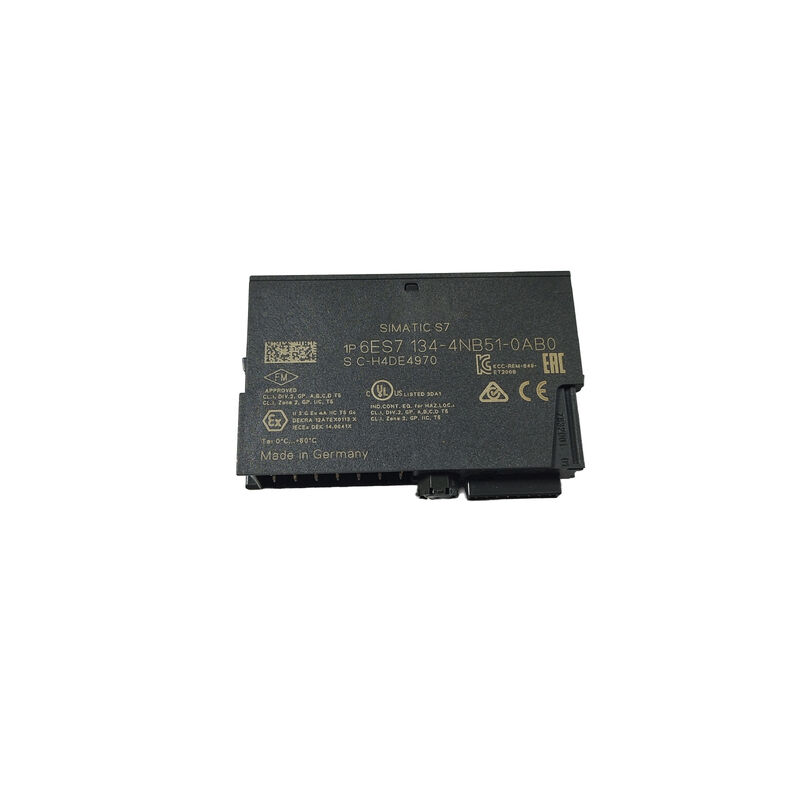

6ES7134-4NB51-0AB0 は、Siemens SIMATIC ET 200S 分散 I/O 用の 2AI RTD 高機能アナログ入力モジュールです。 2 つの入力チャンネルはそれぞれ、測温抵抗体 (RTD) (Pt100、Pt200、Pt500、Pt1000、Ni100、Ni120、または Cu10 センサー) を受け入れ、15 ビットのプラス符号分解能で温度測定値を PROFIBUS DP マスターに返します。 ±0.1% の精度で、これは ET 200S アナログ モジュール シリーズの中で最も正確な温度入力オプションの 1 つです。
「高機能」(HF) の指定は、意味のある区別です。 ET 200S ファミリの標準機能 RTD モジュールは、分解能が低く、測定精度も低くなります。 HF モジュールは、より高い分解能 (標準モジュールの 13 ビットに対して 15 ビット) と内部回線抵抗補償を追加します。これは、フィールド アプリケーションで最も差別化できる機能です。
内部配線抵抗補償RTDセンサーをモジュールに接続するケーブルの抵抗によって引き起こされる温度測定誤差を除去します。 2 線式 RTD の設置では、ケーブル抵抗がセンサー抵抗に直接追加され、温度と区別がつきません。20 オームのケーブルは 20 オーム (Pt100 で約 50°C) の温度オフセットのように見えます。 HF モジュールの内部補償回路は、外部補正を必要とせずにこのケーブル抵抗誤差を測定して減算するため、2 線ケーブル配線が経済的な選択肢である距離に対して、妥当な精度で 2 線設置を実用化します。
3 線式および 4 線式の設置では、従来のケルビン センシングまたはブリッジ技術を使用してセンサーでのケーブル抵抗誤差を排除しますが、センサーごとに多くの導体が必要になります。このモジュールは 3 つの配線構成をすべてサポートしているため、システム設計者はセンサーの位置ごとにセンサー配線戦略を柔軟に設定できます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 6ES7134-4NB51-0AB0 |
| 入力チャンネル | 2 |
| 入力タイプ | RTD (測温抵抗体) |
| 解決 | 15ビット+符号 |
| 正確さ | ±0.1% |
| センサーの配線 | 2線式 / 3線式 / 4線式 |
| 回線補償 | はい (内部) |
| 幅 | 15mm |
| 障害LED | SF（グループフォルト） |
| プラットフォーム | SIMATIC ET 200S |
| 状態 | 製造中止(2023/01/10) |
どちらも「NB」接頭辞と高機能指定を持ちますが、測定するセンサーの種類は異なります。
| 部品番号 | 入力タイプ | センサー |
|---|---|---|
| 6ES7134-4NB51-0AB0 | 測温抵抗体（HF） | Pt100/Ni100/Cu10および同等品 |
| 6ES7134-4NB01-0AB0 | 熱電対（HF） | タイプ E、N、J、K、L、S、R、B、T、C |
これら 2 つのモジュールは互換性がありません。どちらも同じ ET 200S 端子モジュールを受け入れますが、電子機器と測定技術はまったく異なります。設置するセンサーの種類を確認してから指定してください。
Q1: 6ES7134-4NB51-0AB0 と互換性のある RTD センサーのタイプは何ですか?
このモジュールは、標準的な工業用プラチナおよびニッケル RTD タイプ (Pt100、Pt200、Pt500、Pt1000、Ni100、Ni120、Ni1000、および Cu10 (DIN/IEC 標準曲線)) を受け入れます。センサー タイプは、STEP 7 または TIA ポータルのハードウェア構成中に、ET 200S モジュール パラメーターでチャネルごとに構成されます。設定する前に、アプリケーションにインストールされているセンサーの種類を確認してください。
Q2: 6ES7134-4NB51-0AB0 にはどのような端子モジュールが必要ですか?
このモジュールには、ET 200S 端子モジュール、TM-E15S24-AT (ネジ式端子、6ES7193-4CL20-0AA0) または TM-E15C24-AT (スプリングクリップ端子、6ES7193-4CL30-0AA0) が必要です。端子モジュールはフィールド配線端子を提供し、ET 200S レールに物理的に接続します。端子モジュールは別途注文する必要があります。
Q3: 内部ライン抵抗補償はどのように機能し、いつ重要になりますか?
2 線式 RTD 回路では、センサーをモジュールに接続するケーブルが測定電流を流し、温度オフセット誤差としてセンサーの読み取り値に追加される抵抗も導入します。内部補償では、既知の基準測定値に基づいて補正を適用し、結果からこのケーブル抵抗を差し引きます。これは長い 2 線ケーブルの場合に最も重要です。Pt100 では、補償なしではケーブル抵抗が 1Ω ごとに約 2.5°C の測定誤差が生じます。 HF モジュールは、3 線式または 4 線式配線を必要とせずにこの誤差を軽減します。
Q4: 6ES7134-4NB51-0AB0は生産終了となります。現在のシーメンスの後継製品はありますか?
ET 200S システムは、ET 200SP プラットフォームに置き換えられました。 ET 200SP は、互換性のある測定機能を備えた同等の RTD 入力モジュールを提供します。既存の ET 200S 設置の場合は、ET 200S アフターマーケットから 6ES7134-4NB51-0AB0 を入手してください。新しいシステム設計の場合は、ET 200SP と同等のものを使用してください。正確な交換タイプは Siemens Industry Mall で確認してください。
Q5: 6ES7134-4NB51-0AB0 で SF LED が点灯します。これは何を示しているのでしょうか?
SF (グループ障害) LED は、モジュール レベルの障害、通常は範囲外のセンサー信号 (開回路、短絡、または設定範囲を超えたセンサー読み取り値)、またはモジュールのハードウェア障害を示します。 STEP 7 または TIA ポータルを介して診断データを読み取り、特定の障害コードを特定します。開回路 RTD (センサー断線) は、SF LED が作動する最も一般的な原因です。ブレークのタイプに応じて、アップスケールまたはダウンスケールの読み取り値として表示されます。
