| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |

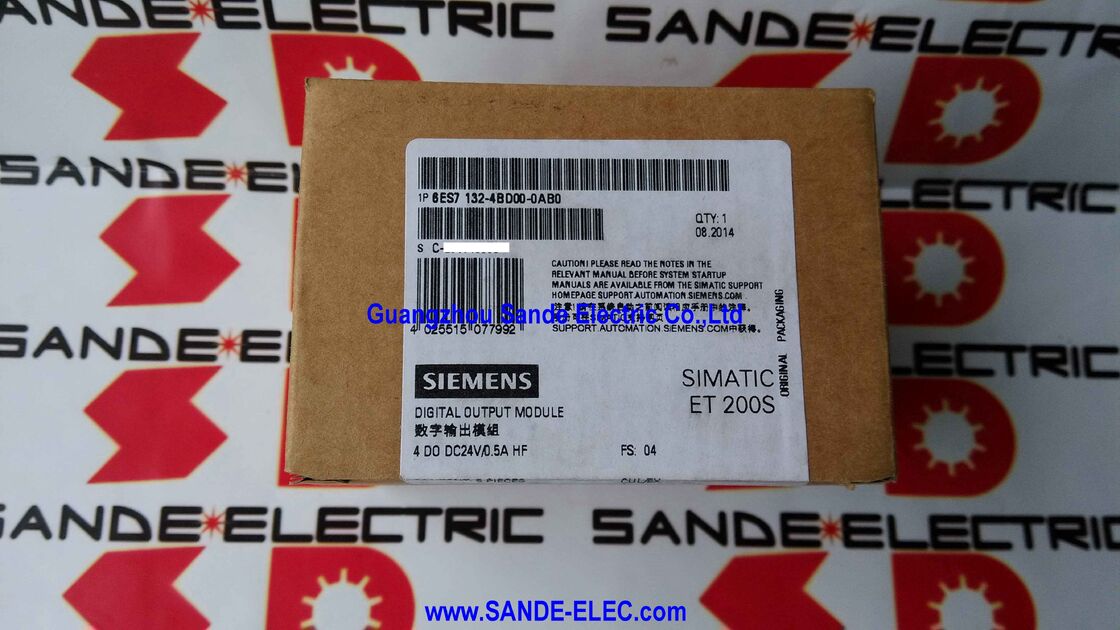

| モデル番号 | 6ES7132-4BD00-0AB0 |
ET 200S 分散 I/O システムは、幅の狭い単機能電子モジュールを中心に構築されています。 6ES7132-4BD00-0AB0 は出力バリエーションの 1 つで、幅 15mm のボディに 4 つのトランジスタ出力を備えています。スペースが限られている分散型 I/O ステーション (マシンマウント キャビネット、生産ライン ジャンクション ボックス、またはコンパクトなコントロール ステーション) では、幅 15 mm により、複数のモジュールを小さな設置面積に並べて取り付けることで高い I/O 密度が実現します。
4 つのチャネルはそれぞれ、最大 0.5A で 24VDC を切り替えます。これは、出力定格内のソレノイド バルブ (通常 0.1 ～ 0.4A)、インジケータ ランプ、小型リレー コイル、およびコンタクタ制御回路に十分です。
| パラメータ | 価値 |
|---|---|
| 出力チャンネル | 4 |
| 出力電圧 | DC24V |
| 出力電流 | チャンネルあたり0.5A |
| 静止電流 | 最大。 5mA/チャンネル |
| ターンオン遅延 | 最大。 100μs |
| ターンオフ遅延 | 最大。 300μs |
| 診断 | 短絡 (チャネルごと) |
| 幅 | 15mm |
| 重さ | 約。 40g |
ET 200S 電子モジュールは次のいずれかに指定されます。ST（スタンダード）またはHF (高機能)。 6ES7132-4BD00-0AB0 には HF 指定が付いています。
実際の違いは診断機能です。標準 (ST) 出力モジュールはチャネルを切り替えて出力ステータスを確認しますが、どの特定のチャネルに障害が発生したかは特定しません。 HF モジュールは、チャネルごとの熱短絡検出を追加します。ソレノイドの固着、配線セグメントの短絡、バルブ コイルの故障など、出力チャンネルの負荷に過剰な電流が流れると、HF モジュールは障害が発生した特定のチャンネルを特定して報告します。
障害レポートは、ET 200S インターフェイス モジュールを介して CPU の診断バッファに戻ります。ラダー プログラムを変更することなく、エンジニアリング ステーションは、どの出力チャネルとどのフィールド デバイスが過電流状態を引き起こしているかを特定できます。分散レイアウト全体に分散された多数のアクチュエータを備えたシステムの場合、これにより、障害調査の範囲が「ステーション 4 のどこか」から「ステーション 4 のモジュール スロット 3 のチャネル 2」に絞り込まれます。
充填機の電磁弁制御:1 つの分散ステーション内の 8 つの ET 200S 出力モジュールが 32 個の空気圧バルブを制御します。 HF 診断機能は、手動テストのためにすべてのソレノイド コネクタを引き抜くことなく、ショートが発生した個々のバルブ コイルを特定します。
コンベヤアクチュエータ制御:生産ライン全体の 24VDC アクチュエータ (プッシャー、ストップ、ダイバータ) は、ET 200S 分散ステーションを通じて制御されます。コンパクト ステーションの各 15mm モジュールは、4 つのアクチュエータ チャネルに信号を供給します。
インジケーターおよび信号灯回路:マシンキャビネット ET 200S ステーションの 4DO 出力チャンネルから駆動される複数の 24VDC シグナルタワーランプとステータスインジケーター。消費電流は 0.5A/チャンネル以内です。
Q1: 6ES7132-4BD00-0AB0 (HF) と標準 (ST) バージョンの違いは何ですか?
ST バリアント (例: 6ES7132-4BD02-0AA0) は、チャネルごとの診断なしで基本的な 4DO 出力機能を提供します。 HF バリアントでは、個別の出力チャネルごとに熱短絡検出が追加され、チャネルごとの障害が CPU に報告されます。チャネルごとの診断が必要ない、コスト重視の設置には ST を選択してください。メンテナンス時間を短縮するために診断の透明性が必要な場合は、HF を選択してください。
Q2: 6ES7132-4BD00-0AB0 は誘導負荷を直接スイッチできますか?
はい、適切な予防措置を講じた上で可能です。出力トランジスタの定格は0.5Aです。誘導負荷 (ソレノイドバルブ、リレーコイル) は、通電が遮断されると逆起電力を生成します。モジュールの出力回路は基本的な保護を提供しますが、大きな誘導負荷または長いスイッチング サイクルの場合、負荷両端にフリーホイール ダイオードまたは抑制回路を追加すると、出力トランジスタへのストレスが軽減され、モジュールの寿命が延びます。モジュールの定格出力に対して特定の誘導負荷特性を検証します。
Q3: 1 つの ET 200S ステーションに 6ES7132-4BD00-0AB0 モジュールは何台まで搭載できますか?
この数は、ステーション内の ET 200S インターフェイス モジュールとその最大 I/O 拡張によって異なります。各 6ES7132-4BD00-0AB0 は、ET 200S 端末モジュール行の 4 つの出力ビットと 1 つの物理スロットを占有します。インターフェイス モジュールのドキュメントには、ステーションあたりの電子モジュールの最大数とバックプレーンの合計電力バジェットが指定されています。ステーションの構成を計画する際には、両方の制約を確認してください。
Q4: 6ES7132-4BD00-0AB0 の出力はどのように配線されていますか?
このモジュールは、現場配線に ET 200S 端子モジュール (TM-E または TM-P シリーズ) を使用します。最初に端子モジュールが取り付けられ、フィールド配線が端子モジュールのネジ端子に接続され、電子モジュールはフィールド配線を妨げることなく端子モジュールにクリップされます。これにより、フィールド ケーブルを切断することなく、電子モジュールを取り外して交換してサービスを行うことができます。
Q5: 6ES7132-4BD00-0AB0 にはどのような LED インジケータがありますか?
このモジュールには、各出力が通電されたときを示す 4 つの緑色の出力ステータス LED (チャネルごとに 1 つ) と、いずれかのチャネルで障害 (短絡) が検出されたときに点灯する診断インジケータがあります。チャネル固有の LED パターンと診断インジケータを組み合わせることで、フィールド技術者はラップトップを接続しなくても、どのチャネルがアクティブであるか、障害状態が存在するかどうかを視覚的に識別できます。
