| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |
| モデル番号 | 6AV6647-OAE11-3AX0 |

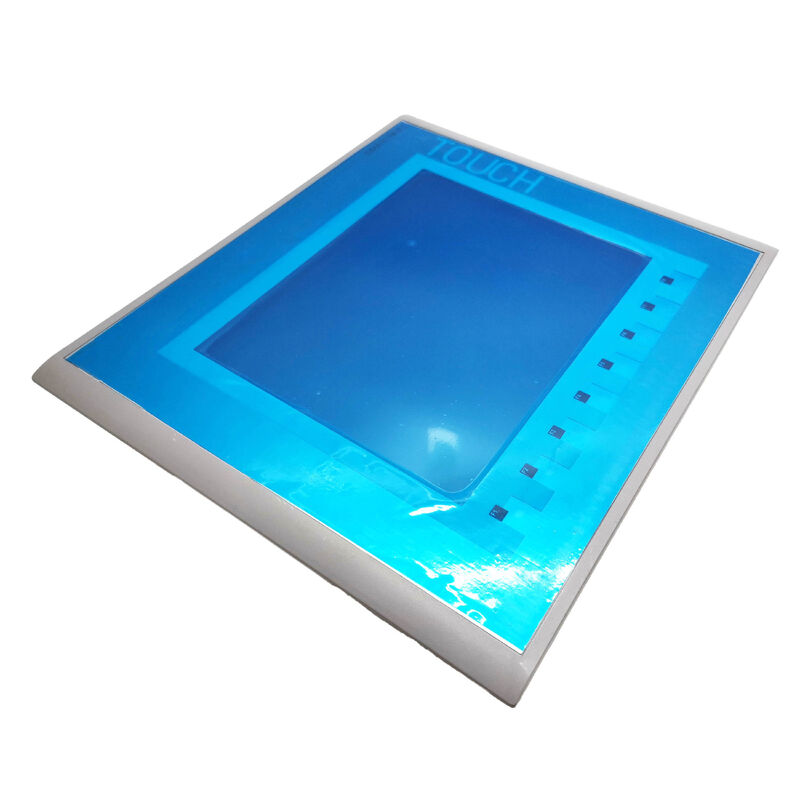

シーメンス 6AV6647-0AE11-3AX0 は、KTP1000 Basic Color DP — シーメンスのSIMATIC Basic Panelシリーズの10.4インチヒューマンマシンインターフェースパネルです。カラーディスプレイとタッチおよびキー操作の両方が必要で、MPIまたはPROFIBUS DPベースのPLCシステムに接続できる産業用オペレーターコンソール向けに設計されています。これはKTP1000 BasicシリーズのPROFIBUS DPバリアントです。対応するPROFINETバリアントは異なる部品番号になります。パネルの名称にある「Basic」は、SIMATIC HMI階層におけるその位置を反映しています。シーメンスのパネルポートフォリオのエントリーレベルを占め、Comfort Panelシリーズの下位に位置しますが、プロセス値表示、アラーム表示、レシピ管理、レポート作成、トレンド表示など、ほとんどの機械レベルオペレーターコンソールが必要とするコアHMI機能を提供します。これは、上位パネルと同じWinCCソフトウェアツールチェーンを共有する構成環境を通じて実現されます。
この共通の構成アプローチにより、KTP1000 Basicで開始されたプロジェクトは、要件が増加した場合でも、比較的少ない手直しで画面デザインをComfort Panelに移行できます。
10.4インチのKTP1000は、コンベアシステムのゾーンステータス、包装機械の製品数と速度、または工作機械の軸位置とプログラムステータスなど、オペレーターが複数のプロセス値を同時に表示する必要がある機械制御パネルに自然に適合します。複数の画面をスクロールする必要はありません。
このディスプレイサイズでの640×480ピクセルの解像度は、パネルの工場出荷時の設定を超える追加のディスプレイ輝度なしで、典型的な産業環境照明で快適なテキストとグラフィックの読みやすさを提供します。
ディスプレイの下にある8キーのソフトキー行と、ディスプレイ自体のフルタッチスクリーン機能の組み合わせにより、オペレーターは同じパネルに対して2つの操作モードを利用できます。
グローブを着用している環境や、振動で正確なタッチが困難な環境ではキーパッド操作が好まれます。オペレーターのアクセス条件がクリーンで安定している場合は、タッチスクリーン操作の方がパラメータ入力やナビゲーションが高速です。
どちらのモードでも、インターフェース全体を独立して制御できます。
主な仕様
パラメータ
| ディスプレイ | 10.4インチ TFTカラー |
|---|---|
| 解像度 | 640×480ピクセル |
| 色数 | 256 |
| 表示領域 | 211.2mm × 158.4mm |
| 操作 | キー + タッチ (ハイブリッド) |
| ソフトキー | 8 |
| インターフェース | MPI / PROFIBUS DP |
| 電源 | 24V DC、1A |
| 寸法 (幅×高さ×奥行き) | 335×275×60mm |
| 切り欠き | 299×227mm |
| 前面/背面 IP | IP65 / IP20 |
| 動作温度 | 0～50℃ (垂直) |
| 保管温度 | －20～+60℃ |
| 重量 | 約2.27 kg |
| バックライト MTBF | 25℃で50,000時間 |
| 構成ソフトウェア | WinCC Flexible 2008 SP2 / WinCC Basic V11 |
| MPIとPROFIBUS DP — 2つのプロトコル、1つのインターフェース | -0AE11サフィックスは、KTP1000のMPI/PROFIBUS DP通信バリアントを示します。両方のプロトコルはパネル上の同じ物理RS 485コネクタを共有します。プロトコルはパネル構成で選択されます。 |
実際的な設置の観点から、S7-300 CPUを実行しているほとんどの機械は、構成およびランタイム通信のためにCPUのMPIポートにMPI経由でKTP1000 DPを接続します。HMIがI/Oデバイスと一緒にPROFIBUSネットワーク上に配置される必要があるより複雑なアーキテクチャを持つ機械は、パネルをCPUのDPインターフェースへのPROFIBUSマスターとして接続できます。
このコネクタで利用可能なRS 422インターフェースは、シリアルプロトコルとしてModbusを使用するサードパーティ製コントローラーとのModbus RTU通信を可能にします。
これは、HMIが非シーメンスPLCシステムのオペレーターインターフェースとして機能するマルチベンダー機械設置で使用されます。
WinCC FlexibleとTIA Portalの構成
6AV6647-0AE11-3AX0はWinCC Flexible時代にリリースされ、その主な構成ソフトウェアはWinCC Flexible 2008 SP2 Compact以降です。
KTP1000 DP用にWinCC Flexibleで構成されたプロジェクトは、現在の世代のパネルにハードウェアアップグレードが行われた場合、TIA Portal WinCCに移行できます。画面デザイン、アラーム構成、レシピデータはTIA Portal移行ツールで保持されます。
設置と取り付け
パネルは、ユニットに付属の取り付けクリップで固定され、フラットパネル表面の切り欠きに取り付けられます。
前面のIP65定格は、パネルのディスプレイとベゼルがほこりの侵入や水しぶきに対して密閉されていることを意味します。これは、クーラントスプレー、洗浄水、またはほこりの多い加工環境にさらされる機械オペレーターパネルの標準です。
背面 (IP20) は、液体や導電性ほこりにさらされることを想定していません。
垂直設置は、0～50℃の動作温度範囲の指定された向きです。
垂直から最大35°の角度で取り付けた場合、動作温度範囲が狭まる可能性があります。非垂直取り付け角度での derating カーブについては、パネルの設置マニュアルを参照してください。
FAQ
Q1: KTP1000 Basic Color DPは2022年10月に生産終了しました。推奨される現行世代の代替品は何ですか？
PROFIBUS DP接続の場合、現在のシーメンスの推奨事項には、インターフェースコンバーターの使用またはPROFINETへの移行が含まれます。現在の世代のBasic PanelはPROFINET通信に焦点を当てているためです。
直接の代替品調達については、中古市場には廃止された機械からテスト済みのKTP1000 DPユニットがあります。
Q2: KTP1000 DPは、同じMPIネットワーク上の複数のPLCと同時に通信できますか？
MPIネットワークでは、KTP1000はプライマリコントローラーとして指定されたPLC CPUと通信するように構成できます。
MPIは複数のノードを許可するマルチポイントバスですが、KTP1000 Basicパネルは単一マスターHMIデバイスとして設計されており、一度に1つの構成済みPLCとの通信を維持します。
マルチコントローラーアプリケーションの場合、個別の画面オブジェクトを異なるコントローラーのタグにリンクできますが、これにはWinCC Flexibleでの慎重な構成が必要であり、MPIネットワークの通信遅延の制約を受けます。
Q3: パネルのバックライトMTBFは50,000時間です。これは運用上どういう意味ですか？
25℃での50,000時間は、その基準温度でのLEDバックライトの統計的な平均故障間隔です。25℃を超える典型的な機械動作温度では、MTBFは低下します。
24時間年中無休の連続稼働では、50,000時間はバックライトが統計的に信頼性の中間点に達する前に約5.7年間の稼働時間に相当します。
実際には、バックライトの減光は段階的なプロセスであり、故障後の事後交換ではなく、故障前の計画的なメンテナンス交換が、重要なオペレーターコンソールには推奨されるアプローチです。
Q4: このパネルは、太陽光下での読み取りが必要な屋外用途に使用できますか？
KTP1000 Basic Color DPは、屋内産業用設置向けに設計されています。256色TFTディスプレイは高輝度タイプではなく、直射日光は読み取りを低下させる大幅な反射グレアを引き起こします。
屋外設置には、パネルの上にサンシェード/フード、反射防止スクリーンプロテクター、または高輝度ディスプレイバリアントが必要です。
IP65の前面定格は雨やほこりからの保護を提供しますが、ディスプレイの輝度が屋外使用の制限要因です。
Q5: KTP1000 Basicパネルは同時にいくつのアラームメッセージを処理できますか？
KTP1000 Basicパネルは、WinCC Flexible構成を通じてアラーム処理をサポートします。Basicパネルアーキテクチャでは、アラームバッファサイズと同時にアクティブなアラーム数は、このデバイスクラスに対してWinCC Flexibleで定義された構成制限によって決定されます。
プロジェクトコンパイラは、アラーム構成がデバイスのメモリまたは処理制限を超えているかどうかを示します。
長い履歴バッファを持つ広範なアラーム管理が必要なアプリケーションの場合、SIMATIC Comfort Panelシリーズはより大きなアラームバッファ容量とより高度なアラーム管理機能を提供します。
