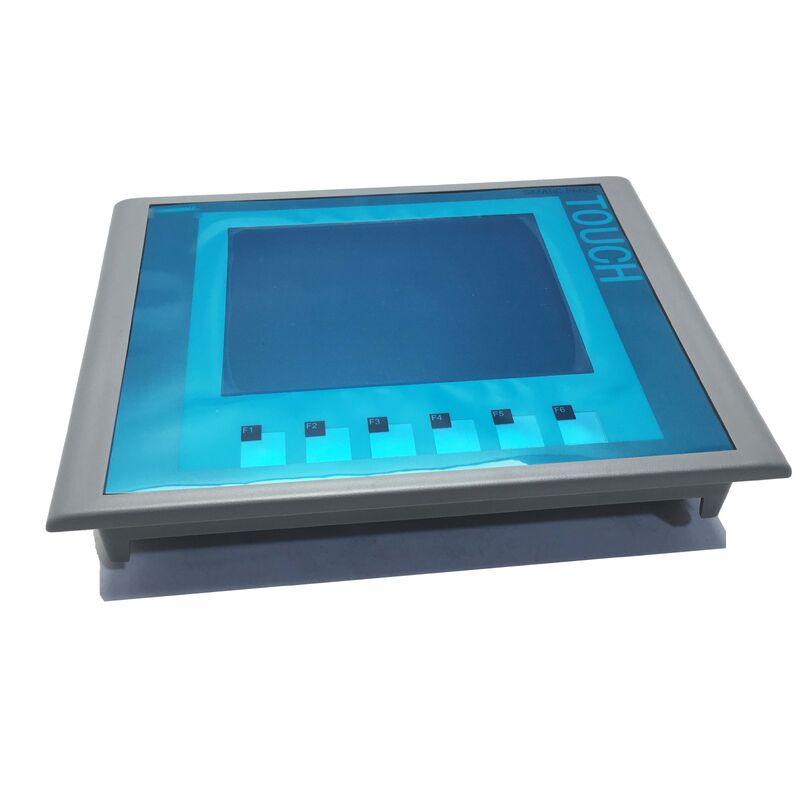

6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1

6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1

起源の場所 中国
ブランド名 Siemens
証明 CE RoHS
モデル番号 6AV6 647-0AC11-3AX1
製品詳細
モデル番号:
6AV6 647-0AC11-3AX1
ブランド:
シーメンス
製品タイプ:
HMI 基本パネル
シリーズ:
SIMATIC HMI ベーシックパネル
表示タイプ:
TFT
画面サイズ:
6インチ/5.7インチディスプレイクラス
表示色:
256色
動作モード:
キーとタッチ操作
保証:
1年
支払いと配送条件
最小注文数量
1
価格
USD 800-1000 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
D/A、L/C、D/P、T/T、ウェスタンユニオン
供給の能力
1日あたり100個
製品説明
6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1
製品概要
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 基本カラー DP -- 5.7インチ TFT / 256カラー / PROFIBUS DP / 24VDC / タッチ+キー操作
KTP600 -- コンパクトのPROFIBUSに接続されたHMIのエントリーポイント
SIMATIC KTP600 Basic Color DPは,PROFIBUS DPベースの制御システムにおける機械レベルの可視化のために設計されたコンパクトな操作パネルである. "KTP"の名称は,二重入力設計を反映している. the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
PROFIBUS DP インターフェイスは PROFIBUS ネットワークに直接接続し パネルが任意の DP マスターと通信できるようにします -- SIMATIC S7-300, S7-400 または互換性のある DP スレーブです追加的なネットワークゲートウェイは必要ありません.パネルは I/O デバイスとドライブと共に PROFIBUS リングのノードになります.
基本規格
パラメータ 価値
ディスプレイ 5.7インチ TFT
決議 QVGA 320 × 240
色 256
ディスプレイエリア 115.2 × 86.4mm
インターフェース タッチ + 6 機能キー
ネットワーク PROFIBUS DP
供給 24VDC (19.2-28.8V)
流動 0.35A級
入力量 (I2t) 0.5 A2*s
5.7インチTFT 256色 -- 機械パネルのコンパクトビジュアライゼーション
5.7インチのTFTスクリーンは 標準的な機械制御キャビネットの パネルカットに収まり パネルの後ろに最小限の深さがありますアクティブディスプレイエリアは,ステータス画面に十分な大きさですパラメータ入力には 完全な産業用PCサイズの開口が必要です
256色のTFTは,ほとんどの機械HMIアプリケーションに十分な色差でプロセスグラフィック,アラーム状態指標,トレンドディスプレイを表示します.以前は文字表示パネルや古い単色HMIを使用した装置KTP600は,同じパネル空間内で情報密度と読みやすさを大幅に改善します.
応用シナリオ
  • SIMATIC S7-300 マシン制御パネル:PROFIBUS DPのS7-300を使っています 6AV6647-0AC11-3AX1は ローカル・オペレーター・パネルとして接続されます機能キーで起動/停止/リセット操作.
  • 古いHMIの交換:PROFIBUSに接続された古いテキストディスプレイパネルを実行する機械には HMI アップグレードが必要です. KTP600は同じカットで古いパネルを入れ替えます.SIMATIC WinCC フレキシブルでオリジナルの画面レイアウトを再現し,グラフィックトレンド表示を追加.
  • 分散型PROFIBUSステーション:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
よく 聞かれる 質問
Q1: KTP600 Basic Color DP (6AV6647-0AC11-3AX1) と互換性のある設定ソフトウェアは何ですか?
SIMATIC WinCC flexible (Compact または Standard) は,このパネル世代のための標準設定ツールです.プロジェクトはPCで作成されます.USBケーブルまたはMPI/PROFIBUSプログラミング接続でパネルにダウンロード. また,WinCC (V11以降) のTIAポータルは,古いパネル構成から移行をサポートします.パネルにインストールされた特定のファームウェアバージョンの WinCC 柔軟なシステム要件を確認.
Q2: KTP600 Basic Color DP は EtherNet/IP または PROFINET ネットワークに接続できますか?
"DP"の指定は,このパネルの唯一のネットワークインターフェースが PROFIBUS DPであることを示しています. PROFINET または産業イーサネットポートがありません.イーサネットに接続された HMI アプリケーションでは,PROFINET の後尾 (e) を含む別の KTP 変種.g. KTP600 Basic Color PN) が必要である.DPバージョンをイーサネットネットワークに接続するには,外部ゲートウェイまたはブリッジデバイスが必要です.
Q3:KTP600の6つの物理キーにはどのような機能がありますか?
TFT画面の下にある6つの関数キー (F1-F6) は,HMI プロジェクトで設定できます.各キーには,機能 - スタート,ストップ,承認,ナビゲート,またはカスタムアプリケーション機能が割り当てられます.瞬間の動作や 固定動作としてプログラムできます物理的性質により,工業用手袋を使用する操作者またはタッチスクリーン入力よりもボタンを押す触覚による確認が好ましいアプリケーションに適しています.
Q4: 電源選択において,A2*s の I2t インラッシュ評価は何を意味するのか?
I2t値は,起動突進電流パルスエネルギーの特徴である.KTP600が電源を入れると,内部電源は,0に安定する前に短い突進電流を抽出する.35A 安定状態. 電源または回路保護装置は,トリッピングまたは過度の電圧低下なしにこの0.5A2*sの突入を容認する必要があります.ほとんどの標準DINレール24VDC電源では,0.5 A2*sは正常範囲内です複数のパネルが1つの電源支線を共有している場合,電源の押し込み耐性を確認します.
Q5: KTP600 Basic Color DP と KTP600 Basic Color PN の違いは何ですか?
KTP600 Basic Colorの DP (PROFIBUS DP) と PN (PROFINET) バリエントは,物理的には同じディスプレイとキーレイアウトを持つ5.7インチのTFTパネルである.重要な違いはネットワークインターフェースです: DP バリアント (6AV6647-0AC11-3AX1) は PROFIBUS DP ネットワークに接続し,PN バリアントは PROFINET 産業イーサネットに接続します.ネットワークインフラストラクチャとPLC通信は パネル変種と一致する必要があります.
6AV6647-0AC11-3AX1 タッチスクリーン オリジナル 新品 6AV66470AC113AX1 0
