6ES7550-1AA01-0AB0 Simatic S7-1500 カウンターモジュール 6ES75501AA010AB0 新オリジナル

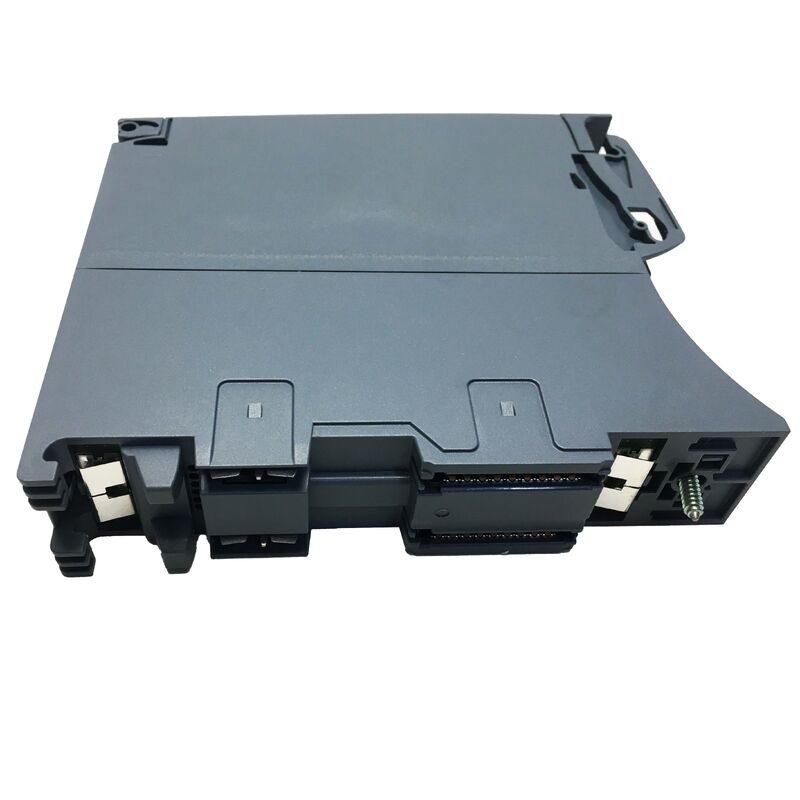

6ES7550-1AA01-0AB0 ∙ シメンス SIMATIC S7-1500 TM カウント 2x24V 2チャネル高速カウンター / 24Vインクリメンタルエンコーダー / 位置検出

2×24VのTMカウント 直接PLCラックで高速カウント

SIMATIC S7-1500のモジュール構造は,主CPUの処理サイクルから独立して要求の高いタスクを処理する特殊な機能モジュールの周りに設計されています.6ES7550-1AA01-0AB0TM Count 2x24Vは,これらの技術モジュールの一つである. CPUのスキャンサイクルが確実に追いつけない速度で高速エンコーダー信号を処理する専用カウンターモジュールである..

標準的なPLCデジタルインプットは プログラムサイクルの速度でスキャンしますプログラムサイクルのアプローチは数値を省いて信頼性のない位置値を生成しますTM Count モジュールは,CPUのスキャンから独立してハードウェアのエンコーダーパルス処理によってこれを処理します. モジュールは,リアルタイムでカウント,比較,出力を生成します.プロセスの画像を介して CPU に利用できるようにします..

基本規格

モジュール が 数える もの と 検出 する もの

高速パルスカウント:200kHzまでの周波数でエンコーダーパルス数を数える (TM Count 2x24V仕様に従って) 生産機械の高速回転エンコーダーに適している.

位置を分別する:積分エンコーダーからA/B二乗パルス数を数えることで,モジュールは機械サイクル内の角または線形位置を追跡します.累積されたカウントは,最後のホーミング参照に対する位置を表します..

ゲート制御:DI入力はハードウェアゲートとして設定できます. 外部信号 (マシンホームスイッチ,製品プレゼンスのセンサー,割り込み処理でCPUを負担することなく).

応用シナリオ

コンベアーの位置付けシステム:生産ラインのコンベアーは,駆動軸にインクリメンタルエンコーダーを使用する.TM Count 2x24Vはベルトの位置を追跡し,PLCスキャンから独立して標的が処理ステーションを通過したとき,製品特有の出力信号を起動します.

梱包機械の製品数:高速パッケージングマシンには正確な製品数値が必要です TM Count モジュールは機械の速度で光センサーパルスを数えます正確な数値でバッチ分離アクチュエータを起動する比較出力.

よくある質問

Q1:TMカウント 2x24V (6ES7550-1AA01-0AB0) の最大カウント周波数は?

TM Count 2x24Vは24Vのエンコーダー信号を処理する.最大入力周波数は設定されたカウントモードに依存する.シングルカウントモード (Aパルスのみをカウントする) では,Aパルスのみをカウントする.最大周波数は二乗モードよりも高い計数モードごとに正確な周波数制限については,シメンスTM Count 2x24V ハードウェアマニュアルを参照してください.典型的な操作は,工業用機械工具およびコンベヤーアプリケーションで使用されるエンコーダー周波数を含む..

Q2: 6ES7550-1AA01-0AB0はSSI絶対エンコーダーに対応していますか?

ありません.TM Count 2x24Vは24Vインクリメンタルエンコーダーとパルスエンコーダーのみをサポートします. SSI (シンクロノスシリアルインターフェイス) の絶対エンコーダーをサポートしません.SIMATIC S7-1500 TM PosInput モジュール (6ES7551-xxxx-0AB0シリーズ) が適切なモジュールですモジュールを選択する前に,アプリケーションのエンコーダータイプを確認します.

Q3:TM Count モジュールは,S7-1500 CPU プログラムとどのように統合されますか?

TM Count モジュールは,S7-1500バックプレーンバスを通じて CPU と通信します.カウント機能,セットポイント,そして出力割り当ては,モジュールのハードウェア構成とシステム機能ブロック (SFBs) を使用してSTEP 7 (TIAポータル) を介して構成されます.. CPUはカウンター値を読み込み,制御パラメータをモジュールのプロセスイメージに書き込みます.専用SFB (CTRL_HSC) はカウンター制御と値読み返しのプログラムインターフェースを提供します.

Q4: 6ES7550-1AA01-0AB0の比較出力は,PLCスキャンサイクルよりも速く動作できますか?

そうだTM Count 2x24Vの比較出力は,PLCスキャンサイクルの時間に関係なく,カウンタが設定された比較値に達したとき,ハードウェアのカウンター値に反応します.このハードウェア反応は,技術モジュールアプローチの主要な利点である:出力タイミングは正確で決定的であり,次回 CPU が出力画像を処理する時期に依存しない.

Q5:S7-1500ラックの6ES7550-1AA01-0AB0の幅は?

TM Count 2x24Vは,S7-1500ラックで35mmの幅を有する.これはSIMATIC S7-1500単幅モジュールの標準単スロット幅である.それはS7-1500ラックに1つのスロットを占め,S7-1500製品ファミリー全体で使用されている標準モジュール接続方法でインストール.
