| 起源の場所 | 日本 |
| ブランド名 | KOGANEI |
| 証明 | CE RoHS |
| モデル番号 | BDA10X5 |

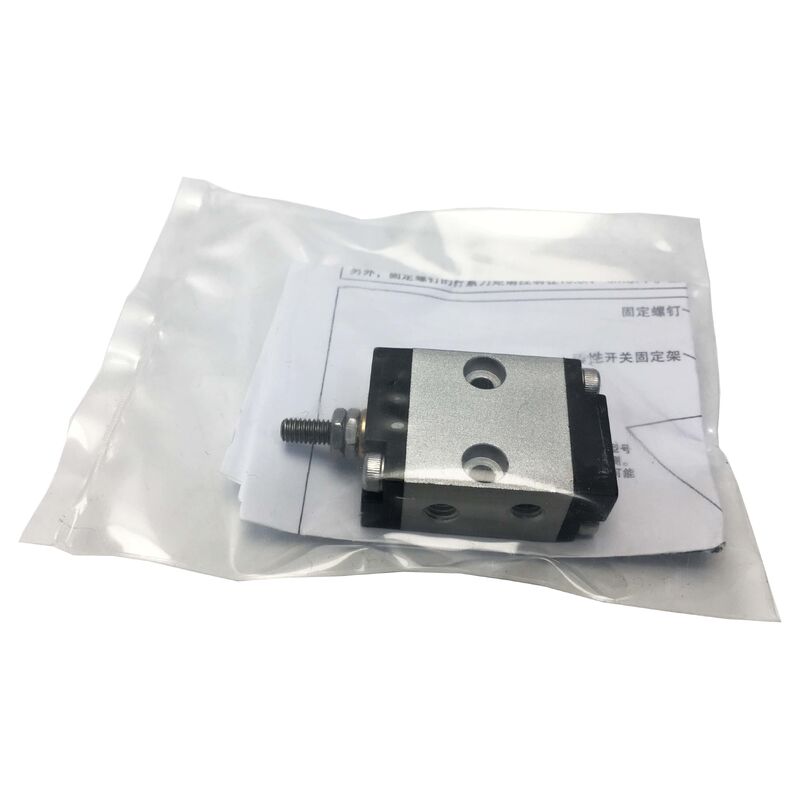

部品番号:BDA10X5
製造者:株式会社KOGANEI (日本)
製品タイプ:コンパクトな多式マウント用気圧シリンダー
シリーズ:BDA
退屈さ10mm
ストローク:5mm
BDA10X5は,KOGANEI BDAシリーズのコンパクトなマルチマウント用気圧シリンダーで,穴は10mm,ストロークは5mm.この二重作用空気シリンダーは,産業自動化アプリケーションの小さな動きの操作のために設計されています.
ピック・アンド・プレイス操作,マイクロ・クランプ,パーツ・エジェクション,インデキシング, 短距離線形運動のために理想的です. 繰り返しの精度が不可欠な空間制限環境です.精密パネマティクスで豊富な経験を持つ日本のメーカーBDAシリーズは,各装着方向に異なるシリンダーボディタイプを必要とせずに,汎用的な設置柔軟性を提供するように設計されています.
精密組立機器,半導体処理システム,医療機器製造,電子機器の組立ライン食品加工機材も
| パラメータ | 価値 |
|---|---|
| 部分番号 | BDA10X5 |
| 製造者 | コガニー株式会社 |
| シリーズ | BDA |
| シリンダー型 | コンパクトな二重作用 |
| 退屈 | 10mm |
| 脳卒中 | 5mm |
| 液体 | 圧縮空気 |
| 動作圧 | 0.05-0.7 MPa |
| 環境/液体の温度 | 5°Cから60°C |
| 潤滑剤 | 滑油用ではない (滑油で合致する) |
| マウントタイプ | サイドマウント (直接) + 3つのブラケットオプション |
| センサーオプション | センサースイッチを設置できる |
| 出産国 | 日本 |
BDAシリンダの特徴は,設置の多用性である.標準ボディは,直接側側設置をサポートし,追加の3種類の支架が提供される.
この設計により,機械製造者は同じシリンダーボディを複数の位置で使用し,スペアパーツの在庫を簡素化し,調達の複雑さを軽減することができます.
BDA10X5は,ストロックの終わりにピストンの位置を検出する KOGANEIのセンサースイッチと互換性があります. センサー信号は直接PLCデジタル入力モジュールに供給されます.機械制御器に前進または後戻り筋が完了したことを確認する.
固体 (3ワイヤー) とリッドスイッチ (2ワイヤー) のセンサータイプの両方が利用可能で,調整可能なマウントポジションで精細調節できます.
最適な性能のために,上流フィルター調節器が望ましい動作圧力 (0.05〜0.7MPa) に設定された清潔で乾燥した圧縮空気を使用します.標準シリンダー密封は,滑油されていない空気のために設計されています清潔な用途や食品と接触する用途で好ましい.
潤滑空気を使用する場合,シールが劣化しないように継続的な潤滑を維持する.
この症状の原因は,ほぼ閉ざされた針弁であるため,流量制御弁が設置されているかどうかを確認します.圧力の低下に関する管の穴と長さを確認します.機械的干渉や空気通過を可能にする内部密封体の磨きをチェックする.
標準BDA10X5は クリーンルームの用途に特別に指定されていませんCS-BDA (クリーンシステム) の変種を指定し,特殊な密封と製造方法を使用して粒子生成を最小限に抑える.
スクロールを固定するためにシリンダーボディの穴を用い,ボディの歪みを防ぐために過度に締め付けることを避ける.スレッドロック化合物を適用し,操作中に曲げを防止するために,マウント表面が平らで硬い確保.
センサーを設置線に沿ってスライドし,指示灯がストロックの終わりに最も強く一貫した信号を示すまで.KOGANEI の 2 色 インディケーター センサー が この 調整 プロセスを 容易 に する.
清潔で適切に濾過された空気で1000万サイクルを超える使用期間のために設計されています. シーリングはスケジュールではなく状態に基づいて交換します. 指示には,目に見える空気漏れが含まれます.ストローク速度の低下ストロークの終わりに柔らかいダッシング.
