| 起源の場所 | ドイツ |
| ブランド名 | Siemens |
| 証明 | CE RoHS |
| モデル番号 | 3RT2027-1AP00 |

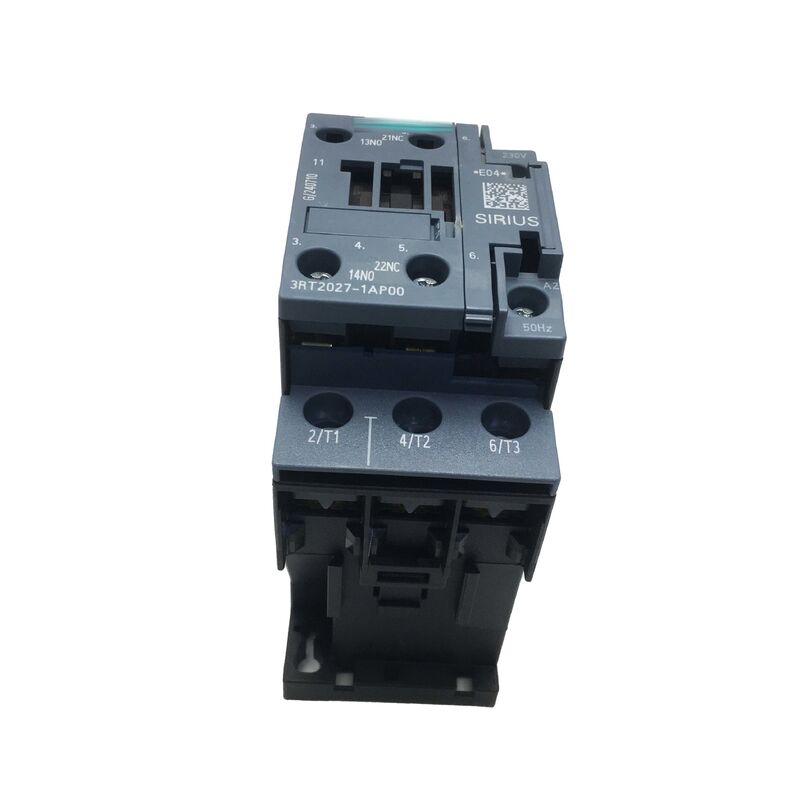

シメンス 3RT2027-1AP00は,産業機械,生産ライン,電源源源の配送機,電源源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の配送機,電源の建築サービス設備. 32Aの評価と400Vの15kWの容量で,コンベヤードライブ,ポンプモーター,圧縮機,HVACシステムを含む中規模のアプリケーションのモータースイッチング要件に対応します.
部品番号:3RT2027-1AP00
製造者:シメンス AG
製品ファミリー:シリウス 3RT2
タイプ:3極電源コンタクター (ACモータースイッチ)
| パラメータ | 価値 |
|---|---|
| 部分番号 | 3RT2027-1AP00 |
| 製造者 | シメンス |
| 製品シリーズ | シリウス 3RT2 |
| 使用カテゴリー | AC-3e / AC-3 |
| メインコンタクト設定 | 3 NO (3極) |
| 定数電流 (AC-3,400V) | 32A |
| モーター・レーティング | 15 kW @ 400V / 7.5 kW @ 230V |
| AC-1電流 (誘導電流ではない) | 50Aまで |
| コイル電圧 | 230V AC 50 Hz |
| 統合補助 | 1 NO + 1 NC |
| サイズ | S0 |
| 接続 | スクリップ端子 |
| 断熱電圧 (Ui) | 690V |
| インパルス 抵抗 電圧 | 6kV |
| 保護程度 | IP20 |
| 環境温度 | −25°Cから+60°C (値下げは+40°C以上) |
| メカニカルライフ | 最大1000万回の操作 |
| 認証 | IEC,UL,CSA,CE,CCC,RoHS |
| 体重 | 約0.46kg |
| 寸法 (H×W×D) | 85 × 45 × 97 mm |
AC-3 (および強化されたAC-3e) の利用カテゴリーは,コンタクターの設計されたスイッチ作業をリスケージインダクションモーターの起動と停止に定義する.これは,ロックロータの完全な電流の下での閉鎖と走行速度で開くを含む - 最も一般的な産業モーターの切り替え作業.
32A AC-3 レーティングは,コンタクタが起動時に関連する流入電流を処理しながら,走行速度で32Aまで引くモーターを切り替えることができることを示しています.抵抗負荷などの要求が少ない用途AC-1のレーティングで 50Aまで操作できます
3RT2コンタクターは,SIRIUSモジュラーシステムに準拠する標準化された機械的な寸法とインターフェースを備えています.これは互換性のあるコンポーネントとの直接統合を可能にします:
このモジュール型アプローチにより 設計の複雑さと配線時間が短縮され 制御パネルの空間需要が予測可能になります
230Vの交流コイルは,A1とA2端末の間に電圧が適用されると電力を供給する.コイルは,初期電源化中により高い入流電流を吸い,座ったときにより低い保持電流に安定する.PLC出力によって駆動された場合,A1-A2端末の横断電圧抑制器を使用し,インダクティブキックバック電圧ピークから保護する.
振動は通常コイル電圧の問題を示します.動作中にA1-A2端末に電圧を直接測定し,最小保持限界を超えて保たれます.長いケーブルから電圧低下を確認するサイズが小さくて 接続が解けています
コントラクタ自体は 過負荷リレーのトリッピングに影響しませんモーターのスタート電流プロファイルはリレーの設定に一致し,リレーがモーターの実際のフルロード電流に設定されていることを確認接触器の電流ではなく
3RT2027-1AP00は 3RT1027-1AP00の直続機です 機械的な寸法 設置インターフェース 電気性能移行期間中,SIRIUSアクセサリーの互換性が維持されます..
メカニカル寿命は約1000万サイクルに達する.AC-3の電動寿命は,通常,1~300万回の電流で動作する.切り替え周波数と電流レベルに応じて.
はい,減電は環境40°C以上に適用されます. 50°Cで正確な電流値については製品データシートを参照してください.減電電がモーターのフルロード電流を超えて残れば,コンタクタは使用できます.;そうでなければ次のサイズを指定してください.
