| 起源の場所 | シンガポール |
| ブランド名 | AB |
| 証明 | CE RoHS |
| モデル番号 | 5069-OBV8S |
カタログ番号:5069-OBV8S
製造者:ロックウェル・オートメーション / アレン・ブラッドリー
製品ファミリー:コマクト 5000 I/O
モジュールタイプ:設定可能な安全デジタル出力 (ソースまたは双極)
チャンネル:8
出力電圧:24V DC (17.5-32V DC範囲)
安全性ランキング:SIL CL3 / PLe / カテゴリー4

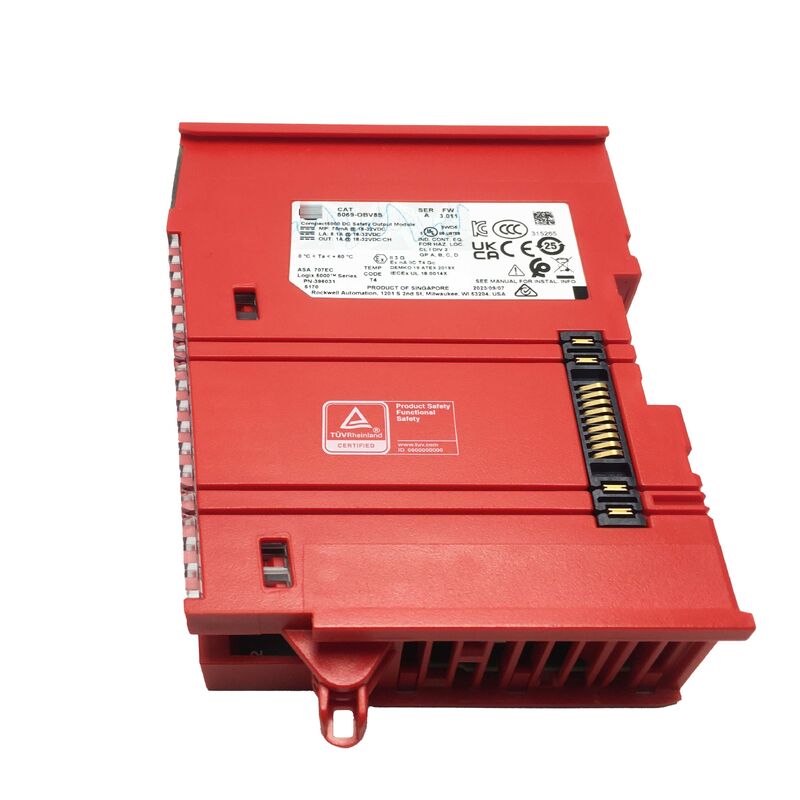

5069-OBV8Sは,Allen-BradleyのCompact 5000 I/Oファミリーの8チャネル構成可能な安全デジタル出力モジュールです. 24V DC出力,安全性完全レベルCL3に認定されています.性能レベルe (PLe)産業自動化における最高レベルの機能的安全評価です.
このモジュールは,機械の保護,セキュリティ・インターロック出力,制御停止機能が,統合された故障検出を備えた認証された安全評価出力を必要とするアプリケーション用に設計されています.
このモジュールは,CompactLogix 5380,Compact GuardLogix 5380,またはCompactLogix 5480システムでローカルI/Oとして動作し,CompactLogix 5380ではEtherNet/IP上で分散型I/Oとして機能します.コンパクト GuardLogix 5380コンパクトロジックス5480,コントロールロジックス5580,ガードロジックス5580.
構成可能な出力型は,異なるアプリケーションに異なるモジュール変種を必要とせずに,フィールドデバイスの配線要件をすべて満たす.
1チャネルあたり1アンペアで,モジュールは機械安全アプリケーションに典型的な負荷を駆動します:安全リレーコイル,ライトカーテン有効回路,バルブ電磁管,モーター有効信号.単一のスライムモジュールの8つの独立したチャンネルは,パネルとシャシースペースを節約しながら,かなりの出力容量を提供します.
| パラメータ | 価値 |
|---|---|
| カタログ番号 | 5069-OBV8S |
| 製造者 | ロックウェル・オートメーション / アレン・ブラッドリー |
| 出力チャネル | 8 |
| 出力電圧範囲 | 17.5 - 32V DC (名目24V DC) |
| 出力電流 | 1A/チャンネル |
| アウトプットタイプ | 供給または双極性 (設定可能) |
| 安全性評価 | SIL CL3 / PLe / カテゴリー4 |
| 安全反応時間 | 4.5 ms |
| 出力パルス幅 | 400 μs |
| 電力消費量 | 6.5W |
| マウント | DINレール |
| 動作温度 (水平) | 0〜60°C (32〜140°F) |
| 動作温度 (垂直) | 0〜50°C (32〜122°F) |
| サイズ | 144.57 mm L × 22 mm W × 105.42 mm H |
| 体重 | 約175g |
| 互換性のあるコントローラ | コンパクト GuardLogix 5380, GuardLogix 5580, コンパクトLogix 5380 / 5480, コントロールLogix 5580 |
安全性整合レベル3 (SIL 3) は,IEC 62061で定義された機械の安全性に関する最高安全性レベルである.これは10−8から10−7の範囲で1時間あたり危険な故障の確率に対応する.シンプルに危険性のある危険性がある場合でも,安全機能が確実に動作しなければならないレベルです.
性能レベルe (PLe) とカテゴリー4は,ISO 13849-1の等価な指定である.
Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.
5069-OBV8Sは,二チャネル出力アーキテクチャと包括的な内蔵診断によりこれらの評価を達成します.
モジュールは,フィールド電源損失,負荷なし状態,ショート回路,過負荷,過熱の出力を継続的に監視します.逆電圧保護と過電圧保護はハードウェアに組み込まれていますこれらの診断は安全プログラムとは独立して動作し,ソフトウェアの論理の下にあるハードウェアレベルの安全ネットを提供します.
モジュールの完全な名称の"構成可能"という名称は,選択可能な出力電気タイプを指します.供給出力 モジュールから負荷への電流 モジュールの出力端末は正の供給を提供しますこのターミナルと地面との間に負荷が接続されます
これは機械工具とロボット安全出力の最も一般的なワイヤリングコンベンションです.
Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.
出力型は,モジュール構成の一部として Studio 5000 Logix Designer ソフトウェアで設定されています.ハードウェア変更やジャンパーは必要ありません.
Compact 5000 I/O モジュールは,線形およびデバイスレベルリング (DLR) トポロジーをサポートする1 Gbの埋め込みスイッチ技術を使用する.
この高速なバックプレーン通信により,コントローラとI/Oモジュールの間の高速転送速度は安全反応時間の予算が限られている安全アプリケーションにとって極めて重要です.
モジュールは4です5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.
セキュリティチェーンにおける他の時間遅延 (センサー応答時間,安全機能の実行,要求される停止時間に対して完全な安全機能のパフォーマンスを検証する際に.
このモジュールは,より広範なCompact 5000エコシステムにも統合され,このサービスを提供する互換性のあるCompact 5000モジュールからフィールドサイドの電力配給を受け取ります.
