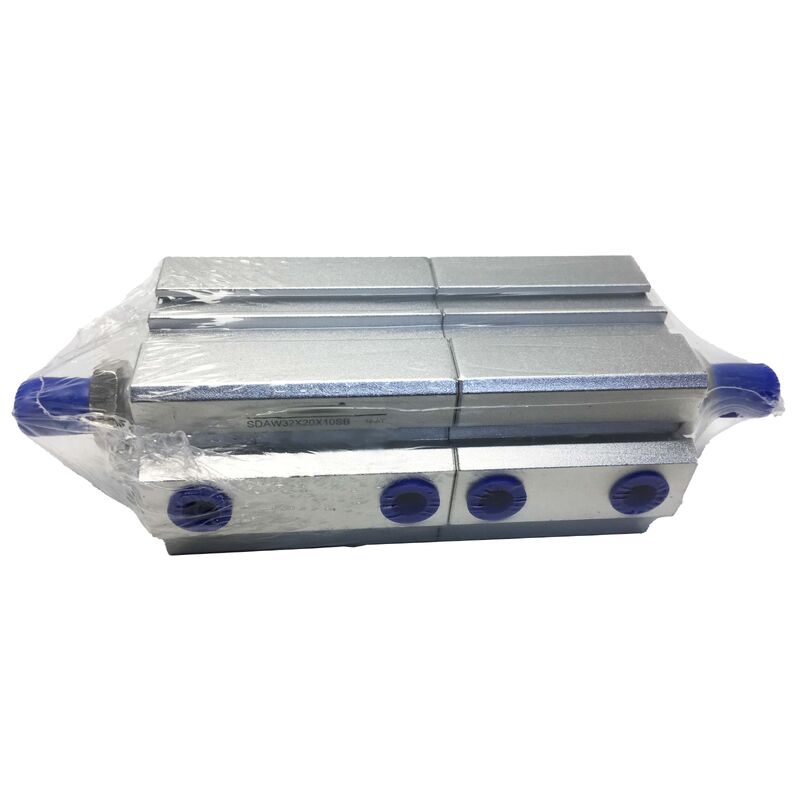

SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB
  • SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB
  • SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB
  • SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB
  • SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB
  • SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB

SDAW32X20X10SB 新型 Airtac 超薄型空圧シリンダー SDAW32X20X10SB

起源の場所 中国 台湾
ブランド名 AirTAC
証明 CE RoHS
モデル番号 SDAW32X20X10SB
製品詳細
ブランド:
AIRTAC
モデル:
SDAW32X20X10SB
製品タイプ:
密集した空気シリンダー
タイプ:
両面エンドタイプ
ボアサイズ:
32mm
ねじの種類:
PT
手術:
二重演技
ロッドタイプ:
男性の糸
保証:
1年
支払いと配送条件
最小注文数量
1
価格
USD 40-65 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力
1日あたり100個
製品説明
SDAW32X20X10SB AirTAC 超薄型空压气缸
产品概述
AirTAC SDAW32X20X10SB 是一款双端面紧凑型气缸，是一种多位置气动执行器，在一个紧凑的单元中结合了两个行程。这种创新设计增加了第三个位置功能，允许气缸在其行程中停止并保持在三个离散位置：第一个行程端点、第二个行程端点以及两个行程相互抵消的中间位置。 该气缸具有 32mm 的缸径，可为中等范围的自动化任务提供有效的推力输出。此配置具有 20mm 的主行程和 10mm 的次行程，非常适合需要从同一执行器本体实现粗略和精细位置移动的应用。内置磁铁可实现外部位置传感，无需机械限位开关。 主要规格
参数
值
气缸类型 双端面紧凑型（超薄型，多位置）
缸径 32 mm
行程 1 20 mm
行程 2 10 mm
位置数量 3（行程 1 端点 / 中间 / 行程 2 端点）
动作类型 双作用
磁铁 内置（带磁铁）
杆端螺纹 外螺纹（内齿）
接口螺纹 PT
工作压力 0.1 - 0.9 MPa（双作用）
活塞速度 30 - 500 mm/s
工作温度 -10°C 至 +80°C
主体材料 铝合金（硬质阳极氧化）
结构细节 SDAW32X20X10SB 基于 AirTAC 成熟的 SDA 紧凑型气缸架构构建，具有以下特点：
主体和端盖：
铝合金气缸管，带硬质阳极氧化缸筒表面，耐磨性极佳
  • 组装： 铆接结构，低剖面设计，无外露螺钉
  • 活塞密封： 异质双向密封结构，带集成油槽，可自润滑
  • 磁铁： 内置活塞磁铁，用于非接触式位置检测
  • 接口螺纹： PT（平行锥形）螺纹标准，适用于亚洲市场配置
  • 三位置操作 SDAW 双端面气缸通过独立的压力控制实现三个位置：
位置 1（伸出 20mm）：
加压主腔，排气副腔
  • 位置 2（中间）： 同时加压两个腔体，以实现稳定的中间位置
  • 位置 3（缩回）： 加压副腔，排气主腔
  • 此控制方案需要一个带闭心中位的三通换向阀，用于中间位置保持。 常见问题解答
Q1：SDAW32X20X10SB 能否实现即使没有持续气压也能保持稳定的中间位置？
不能。中间位置是通过两个腔体同时平衡的气压来维持的。如果失去气源，气缸将无法固定。对于需要无持续气压保持中间位置的应用，需要使用机械锁定气缸或带内置制动器的气缸。
Q2：哪些类型的自动开关与 SDAW32X20X10SB 的内置磁铁兼容？
AirTAC 的 CS1 系列及同等磁簧开关，以及具有兼容支架和感应范围的固态霍尔效应开关。请确认所选开关的工作范围覆盖磁场强度，并与 32mm 缸径的凹槽尺寸相匹配。
Q3：气缸移动速度太慢。能否通过将供气压力提高到 0.9 MPa 以上来提高活塞速度？
在 0.9 MPa 以上运行有损坏密封件的风险，并超出设计限制。最好通过每个接口处的流量控制阀（排气节流型）来控制空气流量以调节速度。调整排气流量以在 30-500 mm/s 的工作范围内设置所需的活塞速度。
Q4：中间位置重复性差——气缸每次循环停止的点略有不同。这是什么原因造成的？
中间位置的重复性取决于两个腔体内的压力平衡。每次循环之间供气压力、背压或负载条件的变化会导致平衡点偏移。确保稳定的压力调节和无时间偏移的同时加压。在每个腔体中添加小型缓冲罐可以抑制压力波动。
Q5：SDAW32X20X10SB 需要何种润滑？
异质双向活塞密封件带有集成油槽，可在正常运行时提供自润滑，使用清洁、干燥或最低限度润滑的压缩空气。标准工业压缩空气无需外部润滑。如果使用润滑器，请使用极低浓度的轻质涡轮机油——过多的润滑会加速密封件的劣化。请勿使用硅基润滑剂。
