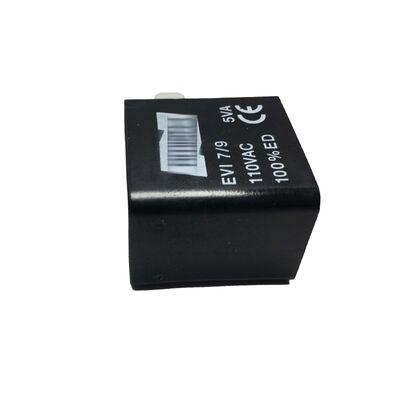

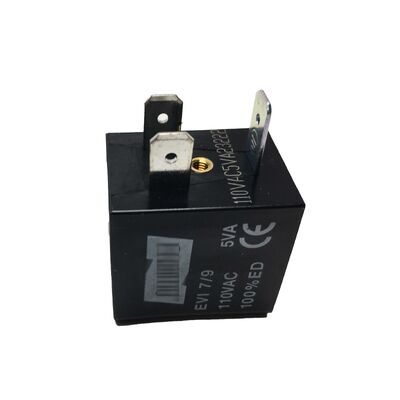

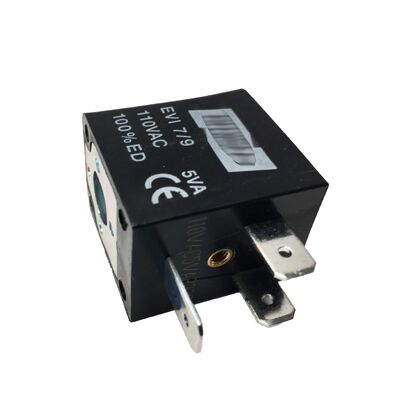

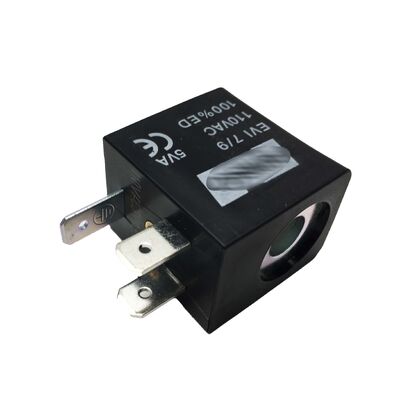

AMISCO EVI7/9 AC110V 電磁弁コイル
4.8W,200mA,IP65,Fクラス,9mmガイドチューブ,気圧弁交換コイル
製品概要
AMISCO EVI7/9 AC110Vは,AMISCO の EVI7 S9 システムから 110V AC 電磁気弁コイルで, 9mm ガイドチューブと 8mm ポンジの穴を持つ空気電磁気弁のために設計されています.このコンパクト,産業標準コイルは,電気入力を磁気力に変換し,産業用流体制御アプリケーションの空気弁を操作します..
テクニカル仕様
| パラメータ |
価値 |
| 電圧 |
AC 110V |
| 電力消費量 |
4.8W |
| 定位電流 |
200mA |
| 導管の穴 |
9mm |
| プルーンジャー直径 |
8mm |
| 隔熱クラス |
F (155°C) |
| ワイヤークラス |
H (200°C,IEC 60317-13) |
| IP 評価 |
IP65 (コネクタが付いている) |
| 基準 |
EN 60204-1,VDE 0580 |
| 動作温度 |
-15°Cから+50°C |
| カプセル化 |
ガラスで満たされたナイロン |
| 横取り材料 |
低炭素鉄 |
| ボビン |
30%のガラスで満たされた熱塑性ポリエステル |
EVI7/9 システム互換性
EVI7/9コイルシステムは標準化された9mmガイドチューブ孔インターフェースを搭載し,全製品ラインナップで互換性を保証します.この設計は,バルブボディに機械的変更なしで,直線コイル交換を可能にする機械のリフォーム中に 簡単に電圧の変化を可能にします
パワーと熱性能
このコイルは,4.8Wの消費電力と200mAの電流を消費し,マルチバルブシステムで効率的に動作します.クラスFの保温とクラスHのワイヤリングは,継続的な作業のための熱頭スペースを提供します熱電池は異常な状態から保護します
保護 と 関係
IP65 保護は,適切なコネクタで使用すると,完全な塵排除と水噴出抵抗を保証します.利用可能な接続オプションには,AMP 6.3 × 0.8 急速接続端末,DIN 43650の接続器異なるインストール要件に対応する 飛行リードバージョンです
適用と互換性
AMISCO 3/2-way と 2/2-way パンネマティックバルブ,および Airtac 4V110, 4V210, 4V410,および 4V440 シリーズのバルブと互換性. パンネマティックアクチュエータ回路,プロセス制御システム,梱包における工業自動化アプリケーション自動車,食品加工,一般製造業
よく 聞かれる 質問
Q1: EVI7 と EVI9 の指定の違いは何ですか?
EVI7/9の指定は,同じ9mmガイドチューブ標準を共有する2つの関連コイルファミリーをカバーする. EVI7とEVI9は,コイルボディサイズ (7と9シリーズ) を参照し,どちらも9mmガイドチューブを搭載した操作者にフィットする.物理的な寸法と電圧仕様が交換の注文時に一致することを確認する.
Q2: AC110Vコイルは 120V AC供給で使用できますか?
はい,110V のコイルは,通常,100V から 120V の交流電源で満足のいく状態で動作します.しかし,120V 以上の持続的な動作は推奨されません.それは電流の抽出とコイル温度を増加させるため,寿命を短縮する可能性があります.
Q3: IP65 の評価は,実用的な用途では何を意味しますか?
IP65 は,適切なコネクタで使用すると,あらゆる方向から水噴出に完全なる防塵と耐性を提供します.この評価は,長時間浸水には適用されません.IP67 または IP68 評価されたコイルを考慮する.
Q4: コイルはバルブ組から独立して交換できますか?
EVI7/9 システムでは コイルを外す必要なく コイルを消して 固定装置を外してそして,代替装置をインストール.
Q5:電磁コイルの故障の原因と使用寿命の延長方法
常見な障害には,過電圧,良くない換気,または高温による熱老化が含まれます. 定数電圧容量内で動作することで使用寿命を最大化します.十分な換気を確保する-15°Cから+50°Cの温度を維持する.
