TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル
  • TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル
  • TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル
  • TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル
  • TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル
  • TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル

TCL-1SV3 三?? 大型ターミナルカバー TCL1SV3 新品 オリジナル

起源の場所 日本
ブランド名 Mitsubishi
証明 CE ROHS
モデル番号 TCL-1SV3
製品詳細
部品番号:
TCL-1SV3
ブランド:
三菱電機
製品タイプ:
大型端子カバー
シリーズ:
TC-L
フレーム幅:
幅90mm
極:
2極と3極
フレームサイズの互換性:
100A～125A
状態:
新規 /使用
保証:
1年
ハイライト:

Mitsubishi 大型ターミナルカバー

,

TCL1SV3端末カバー

,

オリジナルの自動化部品

支払いと配送条件
最小注文数量
1
価格
USD 10-30 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力
1日あたり100個
製品説明

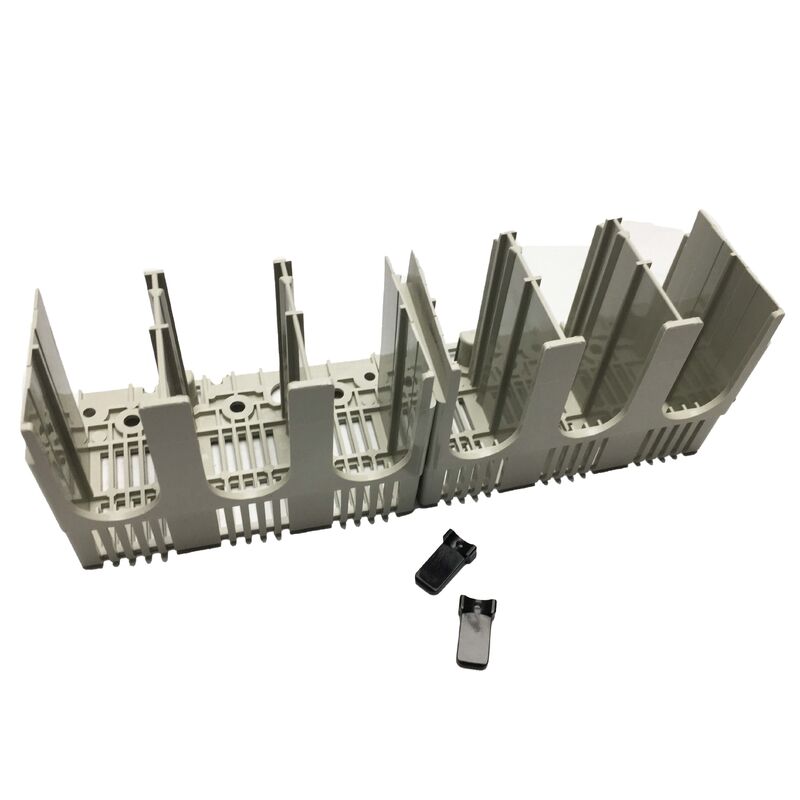

三菱 TCL-1SV3 大型端子カバー
部品番号: TCL-1SV3 (TCL1SV3 とも表記) | タイプ: 大型端子カバー (成形ケース遮断器用) | シリーズ: TC-Lシリーズ -- WS-Vシリーズアクセサリー
製品概要
三菱 TCL-1SV3 は、WS-Vシリーズの成形ケース遮断器 (MCCB) 用の大型端子カバーです。100A-125A フレームサイズの 2極および 3極構成の両方に対応しています。各パッケージには、カバー 2個とシーリングプレート 2個が含まれており、取り付けられた遮断器の両端の端子を完全に保護します。
主な特徴
  • WS-Vシリーズ 100A-125A フレーム遮断器に対応
  • 2極および 3極構成に適合
  • パッケージあたりカバー 2個、シーリングプレート 2個が含まれる
  • 工具不要のスナップフィット取り付け
  • 白色絶縁プラスチック製
  • 寸法: 90mm * 40mm * 65.5mm
技術仕様
パラメータ 値
部品番号 TCL-1SV3
機能 大型端子カバー
対応シリーズ 三菱 WS-Vシリーズ MCCB
対応フレームサイズ 100A - 125A
極数互換性 2極および 3極
内容物 カバー 2個、シーリングプレート 2個
色 白
寸法 90mm * 40mm * 65.5mm
取り付け方法 シングルアクションスナップフィット、工具不要
材質 絶縁プラスチック
100A-125A における安全上の重要性
100A から 125A の連続電流レベルでは、露出した遮断器の端子は、重度の火傷、アークフラッシュによる負傷、または致命的な感電など、重大な安全上のリスクをもたらします。TCL-1SV3 は、端子ゾーンを完全に囲み、IEC 61439 の活電部への直接接触に対するオペレーター保護要件を満たします。
取り付けの利点
スナップフィット設計により、安全性を維持しながら迅速かつ工具なしで取り付けられます。カバーは互換性のないフレームサイズには取り付けられないため、誤った適用を防ぎます。この設計により、取り付け中に活電電気部品の近くで工具を使用する必要がなくなります。
よくある質問
TCL-1SV3 と TCL-05SV3 の違いは何ですか？
TCL-05SV3 は 30A-63A フレーム遮断器 (50mm * 25mm * 65.5mm) をカバーし、TCL-1SV3 は 100A-125A フレーム遮断器 (90mm * 40mm * 65.5mm) をカバーします。より大きな寸法は、より大きな端子ブロックの形状と、より高い電流レベルでのより重いケーブル導体に対応します。
TCL-1SV3 は 2極および 3極遮断器の両方に適合しますか？
はい、「SV3」の接尾辞は、100A-125A フレーム範囲の 2極および 3極構成の両方との互換性を示しています。
シーリングプレートの目的は何ですか？
シーリングプレートはケーブル挿入口を閉じ、導体の周りの保護の連続性を維持し、ケーブル周りの隙間から活電端子へのアクセスを防ぎます。
TCL-1SV3 はモーター駆動遮断器と互換性がありますか？
いいえ、WS-Vシリーズの端子カバーは、端子アクセス形状が変更されているため、モーター駆動または電動操作の遮断器バリアントとは互換性がありません。
メンテナンスのために TCL-1SV3 を取り外すにはどうすればよいですか？
マイナスドライバーの先端を挿入して保持突起を内側にたわませ、スナップ係合を解除します。カバーを取り外す前に、必ず回路の絶縁を確認してください。
