800-336-2112 中古MOOG 8003362112 コイルリング組 AC4598-6

ブランド名 Moog
証明 CE ROHS
モデル番号 800-336-2112
製品詳細
部品番号:
800-336-2112
ブランド:
モグ
製品タイプ:
スリップリングコイルアセンブリ
シリーズ:
MK336
貫通穴径:
1.5インチ
幅:
4インチ
チャンネル数:
12
状態:
使用済み
ハイライト:

使用済みMOOGコイルリング組

,

MOOG 8003362112 センサー部品

,

産業自動化 AC4598-6 部品

支払いと配送条件
最小注文数量
1
価格
USD 200-300 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
L/C、D/A、D/P、ウェスタンユニオン、T/T
供給の能力
1日あたり100個
製品説明

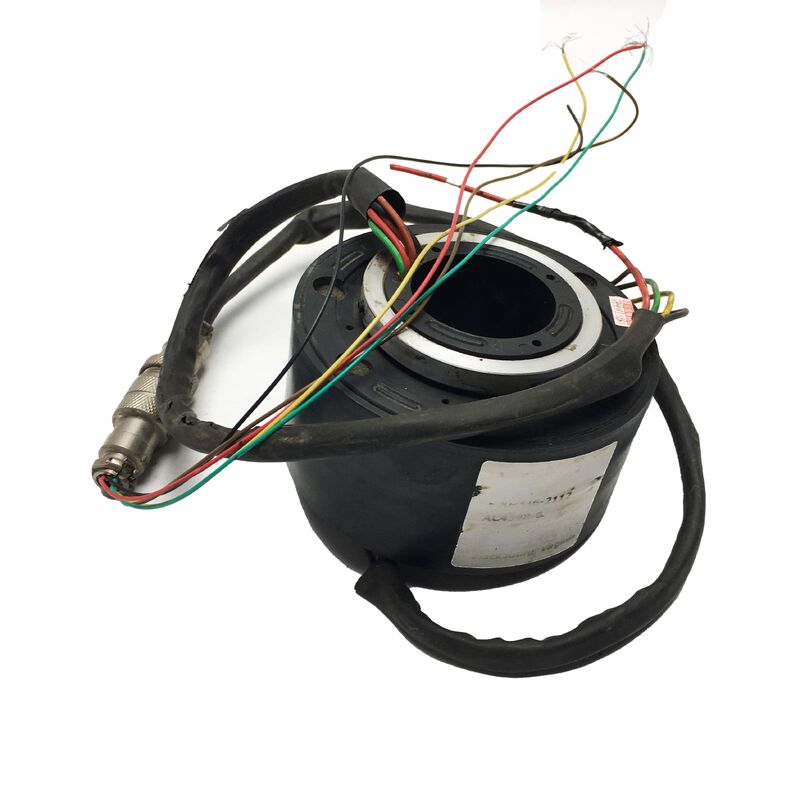

Moog 800-336-2112 コイルリングアセンブリ | AC4598 スルーボアシップリング
中古、1.5インチボア、1回路あたり10A、ファイバーブラシ、最大250 RPM

製品概要
この出品は、中古のMoog 800-336-2112 コイルリングアセンブリです。AC4598シリーズのスルーボアシップリングで、Moog Components Group（旧Litton Poly-Scientific）が製造する最も広く展開されている産業用スリップリングプラットフォームの1つです。本ユニットは以前の使用から取り外されたもので、テスト済みの余剰品または交換用在庫として提供されます。
このアセンブリは、1.5インチの中心ボアを介して連続回転するインターフェースで電力および信号回路を通過させ、油圧ライン、空気圧チューブ、または同心シャフトが中心を通過することを可能にし、電気接続はねじれや機械的ストレスの蓄積なしに自由に回転します。
主な仕様
部品番号 800-336-2112
製品ファミリー AC4598シリーズ
スルーボア径 1.5インチ（38.1 mm）
回路あたりの電流 10 A
定格電圧 最大600 VAC
回路オプション 6、12、18、または24回路
最大速度（標準） 連続250 RPM
接触技術 ファイバーブラシ
リード線ゲージ 16 AWG
リード線長（標準） 12インチ
取り付け カラーマウント標準、フランジオプション
外径（フランジオプション） 5インチ（127 mm）
シーリング スプラッシュシール（防塵・防湿）
信号互換性 アナログ、デジタル、データバスプロトコル
メーカー Moog Components Group
原産国 USA
スルーボアシップリング機能
スリップリングは、角度制限なしに回転インターフェースで電気的電力と信号を伝送します。スルーボア設計は、中心軸を貫通する障害物のない1.5インチのボアを備えており、電気接続なしで通過する必要がある油圧ライン、空気圧供給チューブ、または同心シャフトの通路として機能します。
この設計により、疲労が蓄積して最終的に破損するケーブルのねじれが不要になり、数百万回の回転用に設計されたローリング電気接点に置き換えられます。
ファイバーブラシ接触技術
ファイバーブラシ接触システムは、個別に導電性のある繊維の束を使用し、回転リング表面に接触して同時に複数の接点を生成します。この設計は、いくつかの重要な利点を提供します：
  • 機械的摩耗が少なく、サービス寿命が長い
  • クリーンな信号伝送のための最小限の電気的ノイズ
  • 潤滑不要
  • 摩耗粉塵の発生がほとんどない
  • サービス寿命全体で一貫した接触抵抗
回路構成とXサフィックスバリアント
AC4598プラットフォームは、6、12、18、24回路の標準構成で出荷され、各回路は10アンペアです。Xサフィックスバリアント（459806X028、459812X142など）は、特定の回路数、リード構成、取り付け配置、シーリング、およびリード長をエンコードします。
既存のユニットを交換する場合、完全なXサフィックスを一致させることで、元の配線および取り付け構成との互換性が保証されます。
産業用途
AC4598/800-336-2112は、以下を含む幅広い産業用回転機器に使用されます：
  • ロータリーインデックステーブル
  • 産業用車両のケーブルリール
  • 溶接ポジショナー
  • 回転カルーセルを備えた包装機械
  • 回転プラットフォームを備えたパレタイジングシステム
  • ターレット型工作機械
  • 回転センサーを備えたプロセス制御機器
中古ユニットの利点
中古のMoog AC4598ユニットは、新品OEM注文のリードタイムやコストなしにシステムを復旧またはアップグレードするための費用対効果の高いソリューションを提供します。堅牢な設計とファイバーブラシ技術は、仕様内で運用された場合、長期間の使用後でも実質的な残存サービス寿命を提供します。
よくある質問
Q1: 800-336-2112部品番号とAC4598指定の違いは何ですか？
AC4598は、このスルーボアシップリングプラットフォームのMoogの製品ファミリー指定です。800-336-2112は、同じ製品ファミリーのMoog Components Group部品番号です。どちらも同じ1.5インチボア、10Aファイバーブラシスリップリングシリーズを指します。
Q2: 800-336-2112はいくつの回路をサポートし、最大電流と電圧はいくつですか？
AC4598/800-336-2112は、6、12、18、または24回路をサポートし、各回路は10アンペア定格です。定格電圧は回路あたり最大600 VACです。回路はACまたはDC電源、アナログ信号、またはデジタルデータ信号を伝送できます。
Q3: ファイバーブラシ技術はメンテナンスや潤滑が必要ですか？
いいえ。ファイバーブラシ接触技術は潤滑を必要としません。これは、従来の金属ワイヤーブラシスリップリングに対する主な設計上の利点の1つです。メンテナンスは、接触アセンブリとリード線の状態の定期的な点検に限られます。
Q4: スリップリングが動作中に油圧ラインまたは空気圧チューブを1.5インチのボアに通すことはできますか？
はい - これがスルーボア設計の目的です。1.5インチの障害物のないボアにより、油圧ライン、空気圧供給チューブ、または同心機械シャフトがアセンブリの中心を通過でき、スリップリングはその周りを独立して回転します。
Q5: 設置前に中古の800-336-2112をどのように評価すべきですか？
リード線の絶縁損傷を点検し、スルーボアの内面をフリッティングや傷がないか確認し、アセンブリを手で回転させてベアリングの滑らかさを確認し、各回路の接触抵抗を測定します。既知の負荷を各回路に接続し、アセンブリを回転させながらベンチテストを行うことで、最も信頼性の高い検証が得られます。
