| 起源の場所 | 日本 |
| ブランド名 | Mitsubishi |
| 証明 | CE ROHS |
| モデル番号 | TCL-05SV3 |

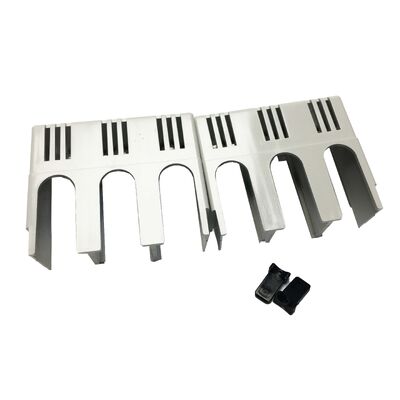

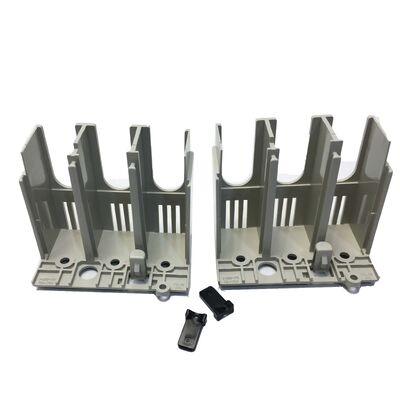

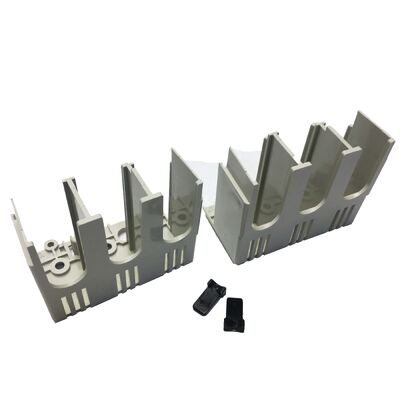

について三?? TCL-05SV3WS-Vシリーズの鋳造ケースの断路器用に設計された大型端末カバーで,30A~63Aフレーム範囲の2極と3極の両方に対応する.各パッケージは,完全な端末保護のために,2つのカバーと2つのシールプレートを含みます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | TCL-05SV3 (TCL05SV3) |
| 機能 | 大型ターミナルカバー |
| 互換性のあるシリーズ | 三?? WS-Vシリーズ MCCB |
| フレームサイズ | 30A - 63A |
| ポール互換性 | 2極と3極 |
| 内容 | 2 × 蓋, 2 × 密封板 |
| 色 | ホワイト |
| 体重 | 0.1kg |
| 設置 | スナップフィット ツールなし |
TCL-05SV3は二極互換性があり,電気パネルメーカーにとって汎用的な選択肢となっています.単一の部品番号は,フレーム範囲30A-63Aの2極と3極の断路装置の両方に使用されます.備蓄の需要を削減する.
シングルアクションスナップフィット設計により,道具や固定装置なしで迅速に設置できます.これは,配備中に活力セクションにハードウェアを落下するリスクをなくし,保守作業中に誤って移動した場合の即座な再配備を可能にします.
TCL-05SV3のようなターミナルカバーは,低電圧スイッチ機器および制御装置組件のためのIEC 61439を含む規格に基づく操作者保護および電源部品の囲い要件を満たすのに役立ちます.パネル作業や保守中に電源端末との偶然接触を防ぐ.
TCL (大) カバーは,TCS (小) カバーと比較して端末領域により深い深さを提供し,30A-63A等級の断片に典型的なより大きな導体横断面 (10 mm2 から 25 mm2) を収容します..この装置は,ケーブルが混じり合わないように 座席を適切に確保します.
NFモデル:NF32-SV,NF63-CV/SV/HV,NF125-CVF,NF63-HDV,NF125-HDV (3ポール)
NV モデル:NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
TCL-05SV2は2ポール構成のみに対応しており,TCL-05SV3は30A-63Aフレーム範囲の2ポールおよび3ポールブレーカーの両方で動作する.
番号 三?? 社は,端末アクセスジオメトリが互換性がないため,端末カバーは電動 (モーター付き) 断路機に設置できないと明示している.
認証された三?? 配件として,IEC 61439などの規格および関連する国内配線規制に基づくオペレーター保護要件を満たすのに貢献します.
