| 起源の場所 | 日本 |
| ブランド名 | Mitsubishi |
| 証明 | CE ROHS |
| モデル番号 | TCL-05SV2 |

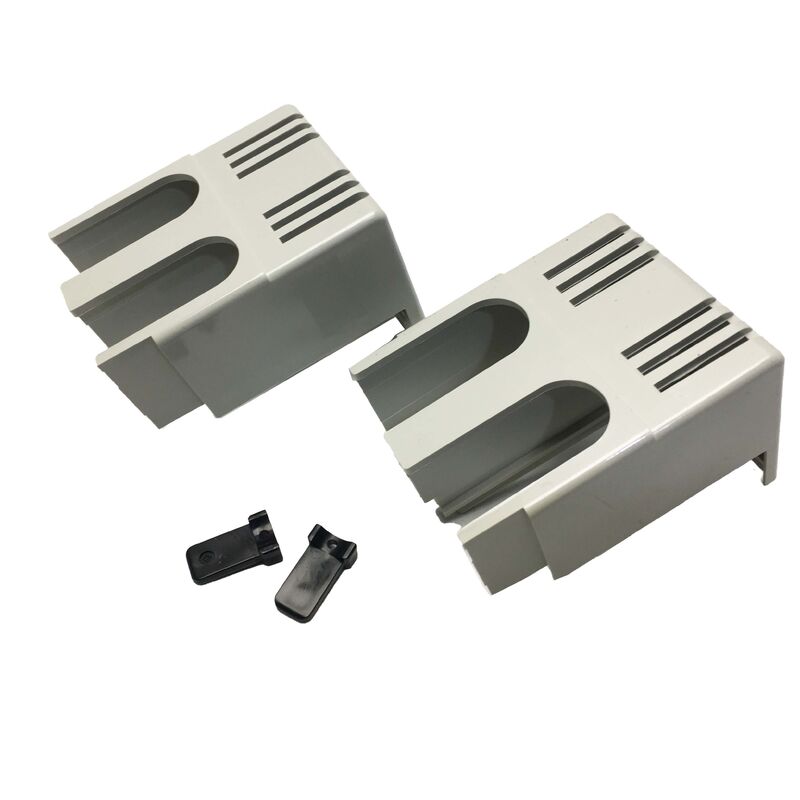

について三?? TCL-05SV2三?? 電気のWS-Vシリーズの鋳型ケース断路器向けに特別に設計された大型端末カバーで,30A~63Aのフレームサイズ範囲で2極配置です.各パッケージには,2つのカバーと2つのシールプレートが含まれます, 単一のブレーカーの両ポールに完全な端末保護を提供します.
| 部分番号 | TCL-05SV2 |
| 機能 | 大型ターミナルカバー |
| 互換性のあるシリーズ | 三?? WS-Vシリーズ MCCB |
| 互換性のあるフレームサイズ | 30A - 63A |
| ポールカウント | 2極 |
| 内容 | 2 * 蓋, 2 * 密封板 |
| 色 | ホワイト |
| 幅 | 50mm |
| 高さ | 25mm |
| 深さ | 65.5mm |
| 設置方法 | スナップフィット ツールなし |
| 材料 | プラスチック (UL級隔熱材料) |
暴露された断路端末は,配送パネルと制御キャビネットに重大な電気的危険性があります.TCL-05SV2は,端末領域の上にマウントされたプラスチックキャビネットを提供することによって,このリスクを排除電気電源を供給する電源導体と偶然接触することから保護し,道具や電源導体残骸による橋渡しを防止する.
Mitsubishiのスナップフィットデザインは,ツールや別々の固定装置なしで,迅速なインストールと簡単な保守アクセスを保証します.
カバーをスライカーの端領域に並べ,断片の外装のプリフォームされたマウントホールと接触するまでしっかりと押す.
固定プロジェクションの隙間にスロット式スクリュードライバーの先を挿入し,エンゲージメントを解放するために内側を傾け,カバーを自由に傾けます. ツール接触点はプラスチックプロジェクションにあります.活力のある部品には使用できません.
TCL-05SV2の"05"は30A-63Aフレーム範囲に対応する.より大きなフレームには異なるカバーが必要である:100A-125AフレームにはTCL-1SV2,125A以上のフレームにはTCL-2SV2.
"V2"の後項は2極互換性を示します.同じフレームサイズの3極ブレーカーではTCL-05SV3を使用します.
TCLは大きな端末カバーを示し,TCSは小さな端末カバーを示します.同じフレームとポール組み合わせのための小さなカバーの代替品はTCS-05SV2です.
両方とも30A-63Aのフレームサイズで2極WS-Vシリーズブレーカーをカバーする.TCLは,より大きな電導体横切りにより大きな端末面積をカバーする大きな端末カバーを示します.TCS はより小さい値を示します.狭いスペースを持つ設備のカバーが狭くなります
TCL-05SV2は2極断片用に設計されており,TCL-05SV3は同じ30A-63Aフレーム範囲の3極構成をカバーしている.端末を露出させる.
TCL-05SV2はWS-Vシリーズの断路機に指定されている.WS-V製品ファミリーのNVシリーズの地球漏れ断路機は,一般的に同じフレームサイズで互換性がある.組み立て前に三?? の互換性ドキュメントに対して確認します.
端末カバーは電導体の端末領域のみを囲んでおり 断片メカニズム,熱回路要素,磁気回路コイルに接触しません断裂能力移動曲線は変わっていない.
スロット式スクリュードライバーの先を,固定プロジェクションの隙間に慎重に挿入し,取り込みを解放するために内側を傾け,カバーを自由に傾けます.端末へのアクセス作業を行う前に常に分離し,回路をロック.
