| 起源の場所 | 日本 |
| ブランド名 | Mitsubishi |
| 証明 | CE ROHS |
| モデル番号 | CP30-BA1P1M5A |

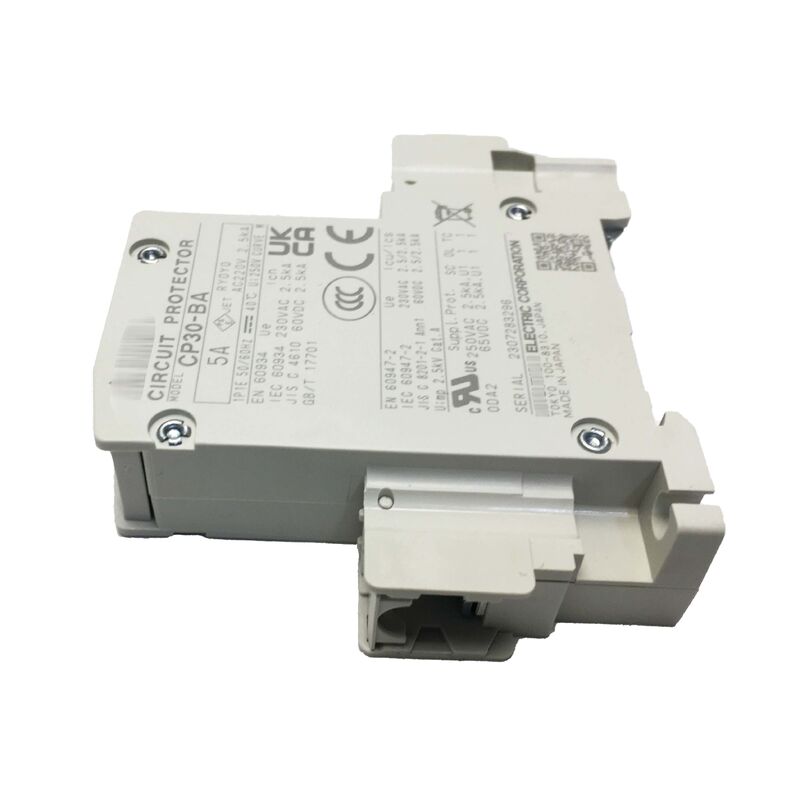

についてミツビシ CP30-BA1P1M5A三?? 電気WS-V (World Super V) シリーズから単極5A小型断路器である.このUL1077認定回路保護具は,個々の負荷回路を保護するために特別に設計されています産業用制御パネルや機械の囲いの中の制御回路と支線回路.
| 部分番号 | CP30-BA1P1M5A |
| ポーランド人 | 1極 (1P) |
| トリップ・現在の | 5 AT |
| フレーム電流 | 30 AF |
| トリッピング曲線 | M (中速) |
| 定数直流電圧 | 65V DC |
| 定位隔熱電圧 (Ui) | 250V |
| 定位インパルス電圧 (Uimp) | 2.5kV |
| 短回路断断能力 | 2.5 kA 230V AC (IEC) /2.5 kA 250V AC (UL1077) |
| 接続 | スクロールクランプ |
| マウント | DINレール |
| 基準と承認 | UL 1077,IEC 60947-2,IEC 60934,CSA C22.2号235UL,CSA,TÜV,CE,CCC |
WS-Vシリーズは,世界中の市場におけるパネル製造者の要求を満たすために設計されています. 総合的なマルチ認証 (UL 1077,IEC 60947-2,CSA,TÜV,CE),同じカタログ番号は北米向けパネルに使用できます機械のグローバルコンプライアンスを簡素化します.
このシリーズは,改善されたショートサーキット中断能力と一貫した旅行特性を有し,信頼性の高い保護を提供します.UL 1077条件で 250V AC で 5 kA の断裂能力.
M曲線 (中速) のトリッピング特性は,適度な突入電流を有する回路に理想的です.
この曲線は持続的な過電に対して保護を提供し,不便なトリッピングなしに通常の起動トランジエントを許容します.
65V DC電圧の評価により,この保護器は,以下のような電源で一般的に使用される24Vおよび48VDC制御回路に最適です.
この装置は,DC制御システムで適切な保護を保証するDC欠陥中断に特異的に指定されています.
スクロールクランプ端末は,振動と熱循環のある産業環境に適した信頼性のある再緊縮接続を提供します.標準的な35mmDINレールのマウントは,他の保護装置と一緒に制御パネルに簡単に統合することを保証します.
UL 1077 は,主サービス入口保護の下流の機器内の回路のための補足保護装置をカバーする. UL 489 は,直接サービス接続のための支線回路保護装置をカバーする.制御パネル内の個々の負荷回路のためにCP30-BAのようなUL 1077デバイスを使用.
M曲線: 適度な突入 (リレー,電磁管) の一般用途. S曲線: 重い突入負荷 (トランスフォーマー,モーター). F曲線: 微小な突入で敏感な回路に迅速に対応する.
はい,65V DC レーティングは24V DC アプリケーションでかなりの幅を提供します.このデバイスは,この電圧クラスでDC中断のために特別にレーティングされています.
ベースユニットは補助コンタクトを含まないが,CP30-BAシリーズは,ドライブステータスモニタリングのためにデバイスボディに固定されるアドオンアラームと補助コンタクトアクセサリーをサポートする.
UL 1077,CSA C22.2号235このマルチ認証は,国際機械の適合性を簡素化します.
