TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正
  • TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正
  • TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正
  • TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正
  • TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正
  • TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正

TZI5-15/100R クロムシュローダー 84331382 点火トランス 新品 純正

起源の場所 ドイツ
ブランド名 Krom Schroder
証明 CE ROHS
モデル番号 TZI 5-15/100R (84331382)
製品詳細
ブランド:
クロム・シュレーダー
部品番号:
TZI5-15/100R
注文番号:
84331382
製品タイプ:
高電圧点火トランス
出力電圧:
5kV
出力電流:
50Hzで15mA
状態:
状態
保証:
1年
ハイライト:

クロムシュローダー 点火トランス

,

TZI5-15/100R 点火トランス

,

純正 クロムシュローダー トランス

支払いと配送条件
最小注文数量
1
価格
USD 130-230 / piece
パッケージの詳細
オリジナルのパッケージ
受渡し時間
2日
支払条件
ウェスタンユニオン、T/T、D/P、D/A、L/C
供給の能力
1日あたり100個
製品説明

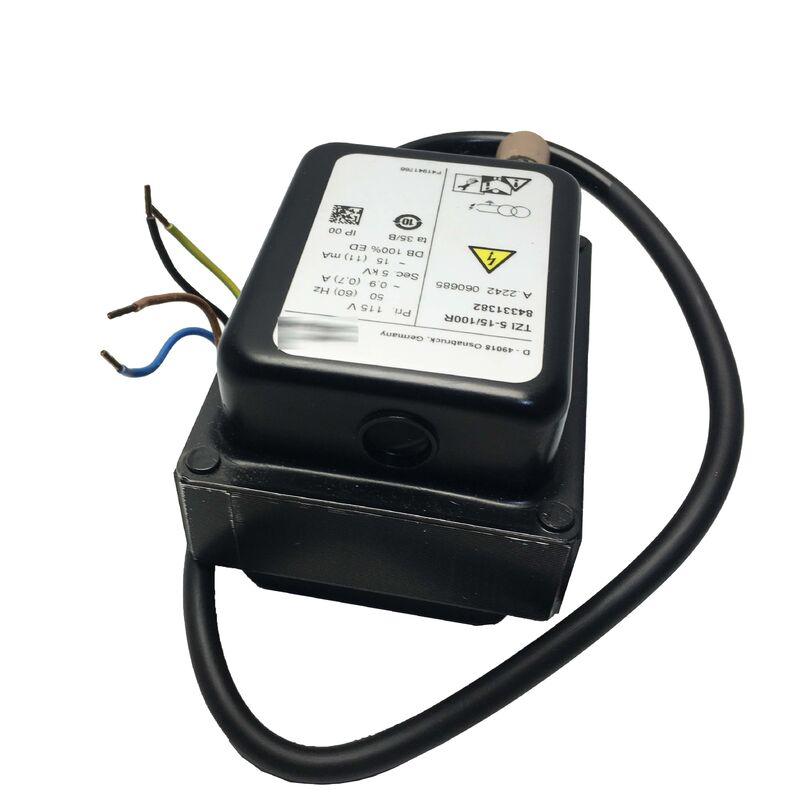

クロム・シュローダー TZI5-15/100R 点火トランス
注文番号 84331382 | 部品番号: TZI 5-15/100R

製品概要
クロム・シュローダー TZI5-15/100R（注文番号 84331382）は、実績のあるTZIシリーズの高電圧点火トランスで、産業用および商業用燃焼機器のガスバーナー、ガス点火または直接点火オイルバーナーの火花点火専用に設計されています。
このトランスは、115V ACの主電源を5kVの高電圧出力に昇圧し、15mA（50Hz）を出力します。これは、燃料空気混合気の適切なギャップを持つ電極間で信頼性の高い点火火花を発生させるために必要な電圧と電流の最適な組み合わせです。
100%デューティサイクル定格は、このユニットを断続定格の代替品と区別し、規定の停止期間なしで連続運転を可能にします。これにより、バーナー制御アプリケーションにおける厳しい燃焼サイクル下で寿命を制限する可能性のある熱的故障モードが排除されます。
技術仕様
注文番号 84331382
モデル TZI 5-15/100R
出力電圧 5 kV
出力電流 15 mA (50 Hz)
主入力電圧 115V AC
デューティサイクル 100% (連続)
用途 ガスバーナー、オイルバーナー（火花点火）
電極動作 単極および複極
筐体 IP 00 - 制御盤への設置が必要
シリーズ TZI (Transformator Zundung Industrie)
メーカー Krom Schroder / Elster / Honeywell Combustion
信頼性の高い火花点火のための5kV出力
TZI5-15/100Rの5kV出力は、電極ギャップの誘電体を破壊し火花を発生させるために特別に設計されており、15mAの出力電流は信頼性の高い燃料空気混合気の点火に必要な十分なエネルギーを保証します。この仕様は、適切な電極設置設計の動作範囲を定義します。
100%デューティサイクルの利点
拡張された起動シーケンス、頻繁なサイクリング、またはコミッショニング要件を持つ最新のバーナー管理システムは、100%デューティサイクル定格の恩恵を受けます。制限されたオンタイムを持つ断続定格トランスとは異なり、このユニットは熱的ストレスの懸念なしに拡張された動作を処理し、要求の厳しいアプリケーションで長寿命を保証します。
電極動作モード
TZI5-15/100Rは、複極および単極構成の両方をサポートします。単極動作では、同じ電極が点火とイオン化の両方の機能を提供し、バーナーヘッドの構造を簡素化し、コンパクトまたはレトロフィットアプリケーションのための燃焼室の貫通を減らします。
設置要件
IP 00定格のコンポーネントとして、このトランスは適切な制御盤内に設置する必要があります。少なくとも5kV定格の高電圧点火ケーブルを使用し、ケーブル長は可能な限り短く（通常1メートル未満）保ち、電磁干渉を最小限に抑えるために信号ケーブルから離して配線してください。バーナー本体の機能的アースは、適切な回路完了のために必須です。
交換情報
現在のクロム・シュローダーの同等品はTZI 5-15/100QT（注文番号 84391111）で、5kV/15mA/100%デューティ仕様は同じで、120VAC入力とUL/CSA承認を備えています。正確な115VAC仕様の一致が必要な場合、元のTZI5-15/100Rの余剰在庫は直接交換互換性を提供します。

よくある質問
100%デューティサイクルと断続デューティ定格の違いは何ですか？
100%デューティサイクルは、必要な停止期間なしで連続運転を可能にするのに対し、断続定格（通常20〜30%）は、過熱を防ぐために定義されたサイクル内でオンタイムを制限します。100%定格は、頻繁な始動または拡張された点火シーケンスを持つアプリケーションでの熱的ストレスを排除します。
このトランスはガスバーナーとオイルバーナーの両方の点火に使用できますか？
はい。TZIシリーズは、ガスバーナーの直接火花点火、およびバーナー設計に応じて、パイロットガス炎または直接火花点火によるオイルバーナーの火花点火用に定格されています。メーカーの仕様に従った適切な電極ギャップと配置は、信頼性の高い点火を保証します。
このトランスにはどの点火ケーブルを使用すべきですか？
少なくとも5kV定格の高電圧点火ケーブルを使用し、容量性負荷を最小限に抑えるために可能な限り短く（1メートル未満推奨）保ってください。信号配線から離して配線し、クロム・シュローダーの専用ケーブルアクセサリを使用して準拠した設置を行ってください。
バーナー本体のアースは必要ですか？
はい。単極および複極構成の両方で、高電圧回路を完成させるためにバーナー本体の機能的アースは必須です。適切なアースがないと、火花形成は信頼性が低いか、存在しません。
TZI5-15/100Rの現在の交換品は何ですか？
現在の生産中の同等品はTZI 5-15/100QT（注文番号 84391111）で、120VAC入力とUL/CSAリストを備えた同一仕様です。正確な115VAC仕様の一致が必要な場合、元のTZI5-15/100Rの余剰在庫は直接互換性を提供します。
