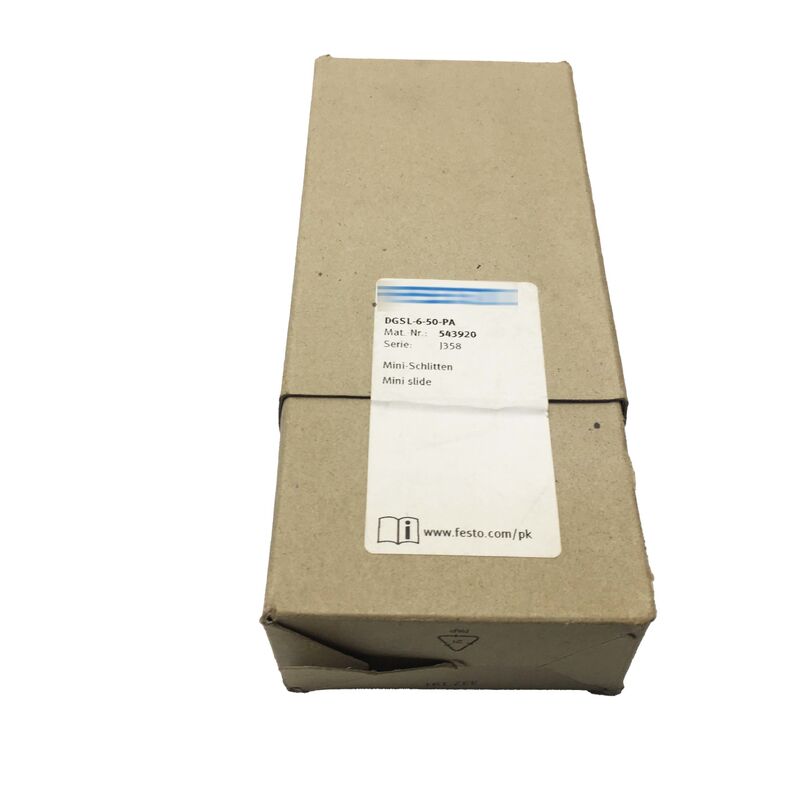

フェスト DGSL-6-50-PA ミニスライドシリンダー
6mm ボア、50mm ストローク、複動式 | 部品番号: 543920 | 純正新品
省スペース、高い精度
コンパクトな自動化でも精度を犠牲にする必要はありません。フェスト DGSL-6-50-PA は、ボールベアリングケージガイド、両端の弾性クッション、近接センサー対応機能を、DGSLシリーズで最小クラスの空圧スライドパッケージに詰め込んだミニチュアスライドシリンダーです。
ミリ単位でスペースが限られるピッキング・プレースメントセル、小部品組立治具、ハンドリングモジュールには、再設計を強制することなく適合するこのユニットが最適です。
DGSL-6-50-PA は部品番号 543920 を持ち、フェストの確立された DGSL ミニスライドファミリーに属しています。複動式、ヨーク駆動構造で、生産自動化の厳しいサイクル数に対応するように設計されています。
技術仕様
| パラメータ |
値 |
| 部品番号 |
DGSL-6-50-PA |
| 代替部品番号 |
543920 |
| ブランド |
フェスト |
| シリーズ |
DGSL |
| タイプ |
ミニスライド / スライドテーブル |
| ボアサイズ |
6 mm |
| ピストン径 |
8 mm |
| ストローク |
50 mm |
| 作動方式 |
複動式 |
| 駆動ユニット設計 |
ヨーク（ピストンロッド + スライド） |
| 使用圧力 |
0.15 - 0.8 MPa (1.5 - 8 bar) |
| 最高速度 |
0.5 m/s |
| 繰り返し精度 |
0.3 mm |
| クッション |
両端に弾性リング/パッド (P) |
| ガイドタイプ |
ボールベアリングケージ |
| 取付姿勢 |
任意 |
| 位置検出 |
近接センサー用 |
| 理論推力 6 bar (進め時) |
30 N |
| 理論推力 6 bar (戻り時) |
23 N |
| 作動媒体 |
圧縮空気 (ISO 8573-1:2010 準拠) |
DGSL 設計の仕組み
DGSLシリーズはヨーク駆動構造を採用しています。ピストンロッドは、負荷に直接結合されるのではなく、スライドプレート（ヨーク）に接続されます。
この構造により、スライドは横方向の負荷をピストンロッドに伝達することなく処理できるため、シールの寿命が延び、全ストロークでスムーズな動きを維持できます。
ボールベアリングケージガイドは、実用的な 0.3mm の繰り返し精度を実現するコンポーネントです。
ボールケージガイドは、複数の接触点に負荷を均等に分散し、負荷がスライド中心からオフセットされた場合に発生するモーメント力に抵抗します。これは、ピッキング・プレースメントグリッパーや部品移送アセンブリで一般的な状況です。
両端の弾性クッションリングは、ストローク終端での減速を、構造に衝撃を与える金属同士の接触なしに処理します。高サイクル用途では、このクッションにより、スライド本体とそれに接続された工具の寿命が延びます。
位置検出の統合
DGSL-6-50-PA には近接センサー用のセンサー溝が装備されており、アセンブリエンベロープに突出したハードウェアを追加しない統合機能です。近接センサーを溝に直接取り付けて、終端位置、中間位置、またはその両方を検出でき、PLC または空圧コントローラーに信号をフィードバックできます。
クリーンな統合により、モジュール全体がコンパクトになり、外部センサーブラケットが引き起こすケーブル配線問題を排除します。
ハンドリングおよび組立用途
このサイズとストロークの組み合わせは、以下で頻繁に見られます:
- 小部品ピッキング・プレースメントモジュール — 50mm ストロークが、コンパクトな組立ステーションでの供給位置と配置位置の間を埋めます
- 空圧グリッパー位置決め — スライドがグリッパーを作業対象物に送り込み、次のサイクルでクリーンに引き込みます
- ミニチュア移送システム — 複数の DGSL ユニットが XY またはリニア構成で組み合わされます
- 治具クランプ作動 — 複動式設計により、圧力下でクランプ位置を保持し、信号で確実に解放します
- 電子部品ハンドリング — 0.3mm の繰り返し精度が、PCB アセンブリへの正確な部品配置やコネクタ挿入タスクをサポートします
よくある質問
DGSL-6-50-PA の使用圧力範囲は？
使用圧力範囲は 1.5 から 8 bar (0.15 から 0.8 MPa) です。確実な作動を確保するには最低 1.5 bar の圧力が必要です。8 bar を超える圧力での使用は、定格圧力制限を超え、避けるべきです。
DGSL-6-50-PA はどの向きでも取り付け可能ですか？
はい — 取付姿勢は任意と指定されています。ボールベアリングケージガイドとヨーク構造により、性能やガイド寿命に影響を与えることなく、水平、垂直、斜めに取り付けることができます。
このスライドにはどのような位置センサーが互換性がありますか？
スライドは、スライド本体の統合センサー溝に適合する近接センサー用に設計されています。フェストの SME/SMT シリーズ近接スイッチおよび同じフォームファクターの互換性のあるサードパーティ製センサーが使用できます。注文前に、センサー溝の寸法とセンサー本体のサイズを確認してください。
PA と P1A クッションバリアントの違いは何ですか？
PA バリアントは両端に弾性クッションリングを使用しています — 金属同士の終端接触なしの柔軟な減速です。P1A バリアントは、より精密な終端位置制御が必要な高速用途向けに、弾性クッションと調整可能なファインクッションの組み合わせを前面に使用しています。標準的な中速用途では、PA がより一般的でコスト効率の高い選択肢です。
DGSL-6-50-PA はオイル潤滑空気システムと互換性がありますか？
はい、ただし条件があります。オイル潤滑圧縮空気で使用できますが、潤滑運転が開始されたら、ユニットの寿命中は継続的な潤滑が必要です。以前に潤滑されたユニットをオイルなしで運転すると、早期のシール摩耗が発生します。新規設置の場合、フェストは、この依存性を回避するために、ISO 8573-1:2010 [7:4:4] に従ってオイルフリー運転を推奨しています。
注文前に、アプリケーションに対して取付寸法、センサー互換性、ストローク要件を確認してください。DGSL-6-50-PA は精密部品です — 正しい設置条件は、繰り返し精度とサービス寿命に直接影響します。
