| 起源の場所 | 中国 |
| ブランド名 | Airtac |
| モデル番号 | SDA12X25 |
製品概要:

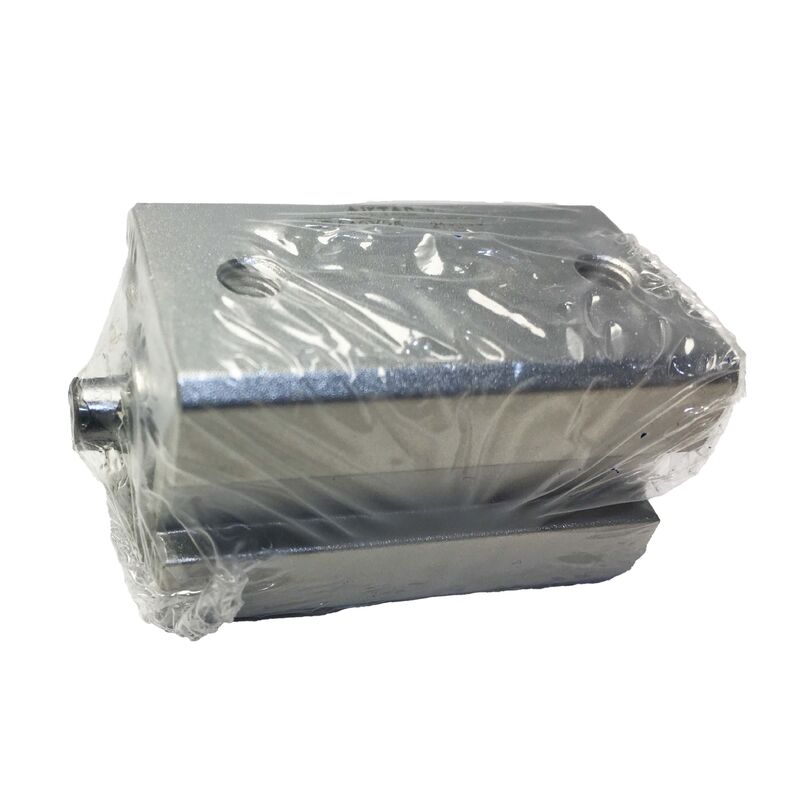

についてAirtac SDA12X25 超薄型空気シリンダーこれは新品で工場で封印された気圧アクチュエータ設計された産業自動化アプリケーション空間が限られているが,性能は妥協できない.スリムプロフィールそして頑丈なアルミ製の構造提供する正確で,速く,信頼性の高い線形運動梱包ライン,組み立て機械,ロボットシステムに最適です
技術データ:
| パラメータ | 仕様 |
|---|---|
| シリンダー型 | 超薄型/コンパクト型気圧シリンダー |
| 掘り出しの大きさ | 12mm |
| ストロックの長さ | 25mm |
| 動作圧 | 0.1.0.9 MPa (14.5.130 PSI) |
| 最大速度 | 最大1.5m/s (負荷に応じて調整可能) |
| 作業温度 | -20°Cから70°C (-4°Fから158°F) |
| 材料 | 耐腐蝕塗装のアルミニウム合金体 |
| マウント | 汎用的な設置のための標準M5スローリング穴 |
| 終盤 包み込み | 滑らかなストップのためのオプションの空気圧緩み |
1エアタックブランドの製造を採用します
2.シリンダーボディとバックカバー,ピストンとピストン棒,ニット構造,コンパクトで信頼性
3円筒体内直径は,ローリング処理後に硬い酸化処理を受け,耐磨性があり耐久性があります.
4活塞シールが特殊な...形状の2方向シール構造,コンパクトなサイズと油貯蔵機能
5. コンパクトな構造,効果的に設置スペースを節約することができます.
6.シリンダーボディの周りにセンサーの溝があり,センサーを設置するのに便利です.
7選択のためのシリンダータイプの様々な仕様.
設置と使用:
1作業中に負荷が変化すると,豊富な出力容量を持つシリンダーは,
2高温または高腐食条件下では,高温耐性または耐腐食性のある相対性シリンダーを選択しなければならない.
3.湿度が高い環境,多くの塵や水滴,油塵,溶接糞便がある環境では必要な保護措置を講じなければならない.
4管に粒子が入るのを防ぐために,シリンダーをパイプラインに接続する前に,パイプ内の汚れのある物質は除去されなければならない.
5.シリンダーで使用される介質は,40μm以下までフィルタリングしなければならない.
6低温環境で防凍措置を講じ,湿度が凍結しないようにする.
7. 適用前に,シリンダーは負荷なしで試験走行を行う.バッファーは最小限に回し,過剰な衝撃によるシリンダーの損傷を避けるために徐々に放出しなければならない..
8.シリンダーは,正常なシリンダーの動作を維持し,使用期間を延長するために,動作中の横の負荷の影響を受けないべきである.
9.シリンダーを解体し,長時間保管する場合は,表面に防腐処理を行います.防塵蓋を空気入口と出口に追加してください.
応用:
コンパクト自動化機械とロボット工学
コンベア・システム・アクチュエーション・パッケージング・ライン
電子機器と組立機器におけるピック・アンド・ポジション装置
工業プロセスにおける軽量機械運動
必要なシナリオは限られた空間での高性能の線形運動
