| 起源の場所 | 日本 |
| ブランド名 | Fanuc |
| モデル番号 | A02B-0303-C205 |

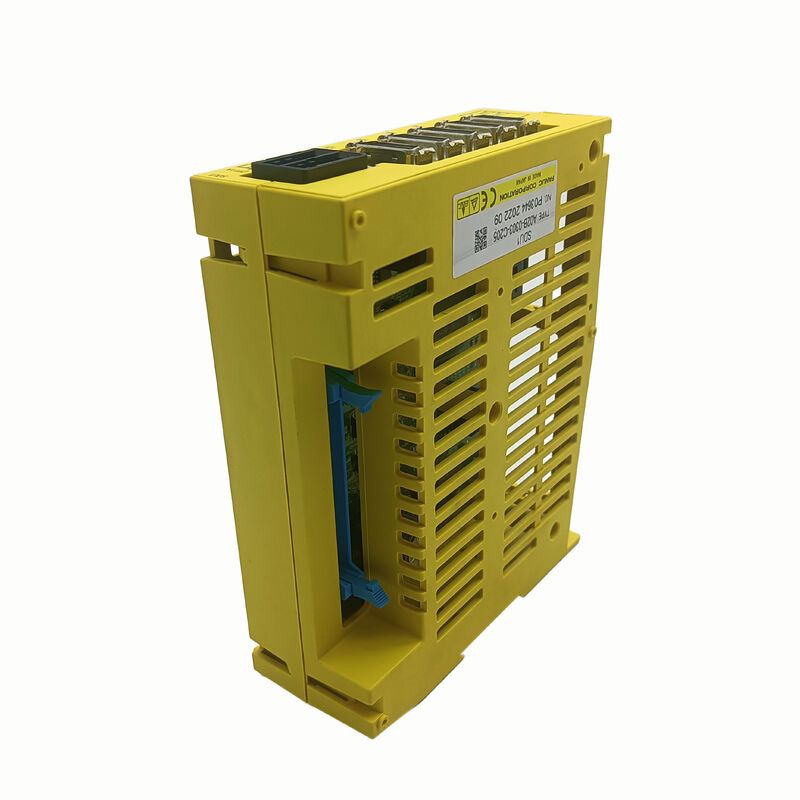

A02B-0303-C205は SDU1 Basic であり,外部位置検出器 (線形スケール,サーボモーターシャフトではなく機械構造に搭載された回転エンコーダー) を FANUC CNC に FSSB ファイバー光学シリアルバス経由で完全閉ループ位置制御のCNC機械ツールの場合,検出器は機械テーブルまたはボールスクリューナッツに固定され,伺服モーターのエンコーダーから独立して実際の軸位置をフィードバックします.機械的な作業ポイントで位置ループを閉じる, ボールスクリューのピッチ偏差,熱膨張,およびモーターとテーブルとの間の機械的適合から誤りを排除します.
A02B-0303-C205は最大4つの異なる検出器からの信号を受け取り,FANUCのFSSBのサーボアンプが使用する同じ光学バスであるFSSBを介してCNCに位置データを伝達します.SDU1は,増幅器の横にFSSBチェーンに接続この高速光学ネットワークを通じて 位置フィードバックを処理します
| パラメータ | 価値 |
|---|---|
| 部分番号 | A02B-0303-C205 |
| 指定 | SDU1 基本 |
| 軸数 | 4 |
| インターフェース | FSSB (ファイバーセルボシリアルバス) |
| 互換性のあるCNC | シリーズ30i,31i,32i,16i,18i,160-MC |
| シリーズ | A02B-0303 |
| 体重 | 0.34kg |
| 原産地 | 日本 |
SDU1 Basicは,単一のモジュールから4つの検出チャンネルを処理し,4つの分離した検出接続で,同時に位置データをCNCに返します.4つの主要な線形軸 (X) に別々のスケールフィードバックを持つ機械加工センターでは,Y,Z,B) の単一のA02B-0303-C205は,完全な閉ループ位置システムをカバーする.4つ以上の分離検出軸を必要とする機械では,追加のSDU1ユニットをFSSBネットワークに連鎖する.
A02B-0303シリーズは異なるSDU変種をカバーします.A02B-0303-C205をインストールされたモジュールのラベルから特に確認します. 隣接部品番号は軸数,インターフェースバージョン,機能的な役割CNCのFSSB構成と軸パラメータセットは,特定のSDU変種に囲まれて構築されています.別の後尾を入れ替えた場合,通信または軸構成のエラーが発生します.
Q1: サーボモーターエンコーダができない SDU1の役割は?
サーボモーターエンコーダは,モーターシャフトから位置フィードバックを供給します.半閉ループ制御に適しています.マシンテーブルまたはボールスクリューナッツの実際の軸位置をフィードバック機械的な作業点でループを閉じる.これはボールスクリューのピッチ偏差,熱膨張,機械的適合から位置付け誤りを排除します.A02B-0303-C205は,CNCにこれらの独立した検出器を接続するFSSBインターフェースユニットです.
Q2: FANUC CNC のどの世代が互換性がありますか?
SDU1 Basicは,FSSB光ファイバーインターフェイスを使用し,FANUC iシリーズ制御装置に対応しているFSSB:シリーズ30i,31i,32i,16i,18i,および160-MCに対応している.FSSB以外の伺服通信アーキテクチャを使用した以前のCNC世代と互換性がない.
Q3: FANUCのCNCシステムで SDU1ユニットは何台接続できるのですか?
複数のSDU1ユニットは,サーボアンプの隣にFSSBネットワークにチェーンすることができます. 1つのA02B-0303-C205は4つの検出器チャンネルを提供します. 4つ以上の独立した検出器軸のために,追加SDU1モジュールはシステムを拡張しますCNCのFSSB軸パラメータセットは,完全なチェーントポロジーを反映しなければならない.
Q4:A02B-0303-C205の交換にはCNCパラメータの変更が必要ですか?
同じ FSSB チェーン位置の類似型交換の場合,既存の CNC FSSB トポロジーのパラメータは変更なく交換をカバーする.チェーンのトポロジが変更されたり,交換装置が異なる軸配置を持っている場合, CNC の FSSB 軸割り当てと検出器 インターフェース パラメータは,再稼働する前に再検討されなければならない.
Q5:A02B-0303-C205の原産地は?
FANUC iシリーズの後付け市場を通じて FANUC CNC部品ディーラーと修理専門家の交換とテスト過剩の可用性. A02B-0303-C205を具体的には確認してください.生産に不可欠な機械用で,分離検出器の閉ループ制御装置確認されたスペアを保持すると回復時間が最小化されます. SDU1の故障により,4つの接続軸すべてで同時に分離した検出器のフィードバックが無効になります.
