| 起源の場所 | アメリカ合衆国 |
| ブランド名 | Banner Engineering |
| モデル番号 | GM-FA-10J |

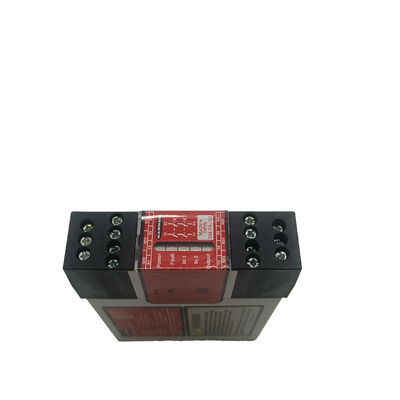

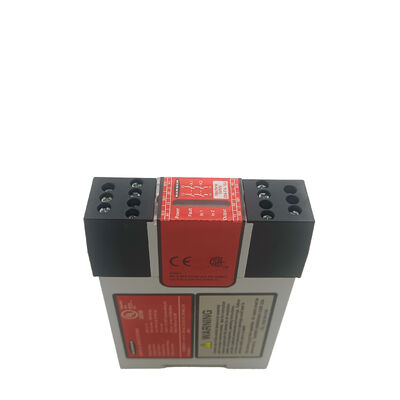

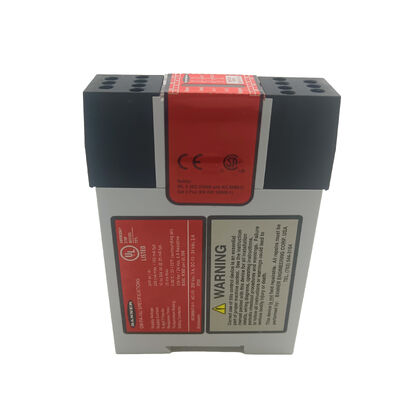

バナー GM 1 補助接点 安全リレー 24V AC デュアル、シングル 2 安全接点
「GM-FA-10J ゲートモニター安全モジュール（以下「安全モジュール」といいます）は、各スイッチのノーマルオープン（N.O.）接点とノーマルクローズ（N.C.）接点を監視することにより、コード化された磁気安全スイッチおよび強制開離安全スイッチの適切な動作を確認するために使用されます。また、2つの冗長な電流供給PNP信号の正しい状態を監視および検証するためにも使用できます。（各入力チャネルで、1つのPNPソースはノーマルオフ、もう1つはノーマル導通である必要があります。）一般的なアプリケーションでは、2つの安全スイッチ（個別に取り付け）が、ゲート、可動ガード、またはバリア（このドキュメント全体で「ガード」と呼ばれます）の開閉状態を示します。
特徴
・1つまたは2つの安全スイッチの接点故障または配線障害を監視 ・制御信頼性の電源遮断回路への接続用の2つの出力スイッチングチャネル ・自動リセットまたは監視付き手動リセット ・設計は規格 UL991、ISO 14119、および ISO 13849-1（EN954-1）（安全カテゴリ 2、3、または 4）に準拠 ・NFPA 79 および IEC 60204-1 に準拠した機能的停止カテゴリ 0 アプリケーションでの使用 ・6アンペア安全出力接点 ・プラグイン端子台 ・端子台を交換した場合でも、安全機能の損失なしでモジュールは機能します
技術仕様
| パラメータ | 値 |
|---|---|
| モデル | GM-FA-10J |
| 製品タイプ | ゲート監視安全モジュール |
| 供給電圧 | 24V AC / 24V DC |
| 安全機能 | ガードドア / ゲートインターロック監視 |
| 出力タイプ | デュアル安全リレー出力 |
| 接点構成 | 2NO 安全接点 + 補助信号 |
| 応答時間 | ≤ 30 ms |
| リセットタイプ | 手動 / 自動リセット（モデル依存） |
| 取り付け | DINレール |
| 保護等級 | IP20 |
| 動作温度 | -10℃ ～ +55℃ |
| 認証 | CE、安全準拠 |
| 状態 | 新品、工場出荷時未開封 |
機械安全ドア監視
CNC 安全エンクロージャー保護
ロボットセル安全インターロック
包装ライン保護システム
自動機器緊急停止回路
