| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE ROHS |
| モデル番号 | 1746-A7 |

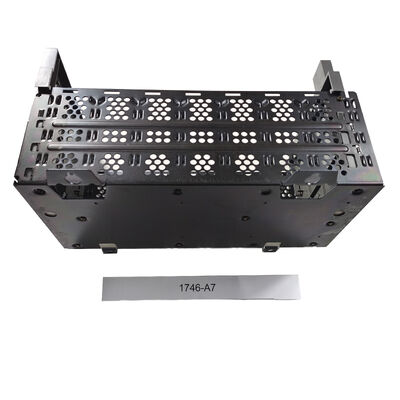

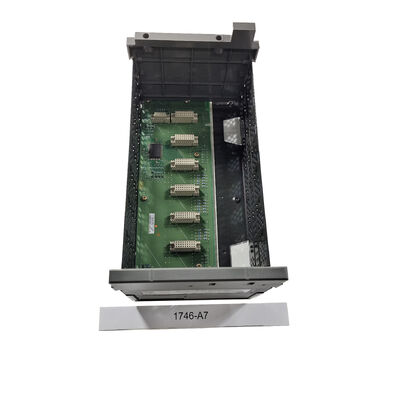

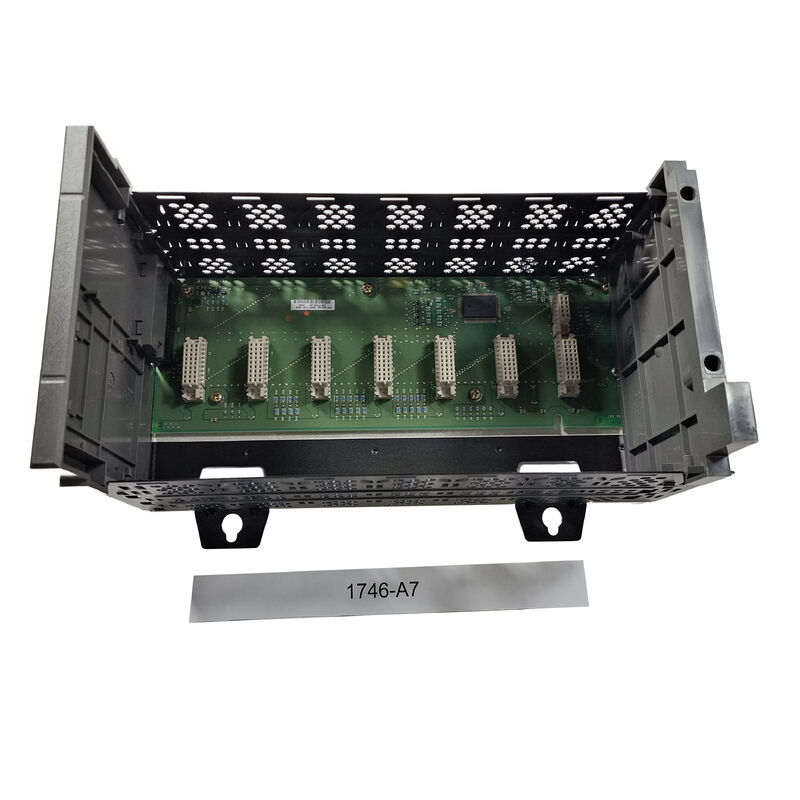

について1746-A7これは7スロットモジュラー・シャシーについてSLC 500ロックウェルの製品ページでは7スロット・シャシー・モジュール型ハードウェアスタイル,システム文献では1746型シャシーファミリーを4種,7種,10種および13種スロットで入手可能なバックパネル搭載ハードウェアとして記述している.
1746-A7も生産中止と記載されているため,ライフサイクルサポートやスペアパーツの作業において重要な存在である.
実用的な制御システムでは,シャシの価値は過小評価されやすい.
シャーシはプロセッサ,電源,I/Oモジュールの物理的,電気的ホームを定義しますSLCシステムの元の構造を維持するには,しばしば必要不可欠です.
インストールされた機械では,同じ7スロット・シャシを使用すると,通常キャビネットの再作業を避け,モジュール配置,バックプレンのフォーマット,パネルの足跡が馴染みのあるままになります.
これはSLC1746のシャシーファミリーの公開された役割と 正確な1746A7スロットフォーマットに基づいた技術的推論です
| パラメータ | 価値 |
|---|---|
| 部分番号 | 1746-A7 |
| 製造者 | アレン・ブラッドリー / ロックウェル・オートメーション |
| 製品タイプ | PLCラック/モジュラー・シャシ |
| 製品ファミリー | SLC 500 / 1746 システム |
| スロット数 | 7 |
| ハードウェアスタイル | シャシー・モジュール型ハードウェアスタイル |
| マウントスタイル | バックパネル/パネルマウント |
| 現在の生産能力 | 10 A 5 VDC で |
| サイズ | 171 × 282 × 145 mm |
| タブを設置する | 4つのマウントタブ |
| 商品の位置 | 設置されたベース交換シャシー |
| ライフサイクルの状態 | 生産中止 |
1746-A7は設置されたSLC500システム,機械制御キャビネット,ユーティリティパネル,リモートプロジェクト,ローカルI/Oステーションについて7スロットモジュラー・シャシーデザインの一部です
これは,より大きな10スロットまたは13スロットハードウェアフレームを必要としないが,非常に小さなシャーシが提供できるより多くの柔軟性を要求するレガシーシステムでは特に実用的です.本当 の 奉仕 の 業これは,既存のSLCキャビネットがプラットフォーム移行よりも物理的な復元を必要とする場合の一般的な選択になります.
このアプリケーションの見方は,公開された7スロット・シャシー・アイデンティティとSLC 500モジュール型ハードウェア・アーキテクチャから得られます.
ロックウェルの設置資料では,バックパネルのマウントと,チャシスタブに関連したマウントハードウェアの参照が表示されます.SLCモジュラーハードウェアのドキュメントでは,マウントタブと標準のスクリューを使用して直接バックパネルをマウントすることを説明しています..
シャシー交換は 電気交換と同様に 機械的な作業だからです
1746-A7 は,システムマッチしたシャーシ単にスロット数だけではありません
購入者は,注文前に,インストールされたシャシーサイズ,マウントスタイル,スロット数,すでに使用されているプロセッサと電源配置,および必要なシャシー電流容量を確認する必要があります.
SLC システムでは,物理的なシャーシは機械のアーキテクチャの一部であるため,正確な交換は,通常,異なるサイズまたはハードウェアスタイルを適応しようとするよりも多くの問題を回避します.
これは公開された1746A7製品識別とSLCシャーシファミリーのドキュメントに基づいたエンジニアリングの推奨事項です.
Q1:1746A7はどんなハードウェアですか?
これは7スロット SLC 500 モジュラー・シャシー1746ベースの制御システムでプロセッサ,電源,I/Oモジュールを保持するために使用される.実際的には,SLCラックの構造およびバックプレンの基盤です.
Q2:このシャシはどの用途に最適ですか?
合ってる古いSLC 500マシンパネル,ローカル I/O ステーション,リモートプロジェクト,およびユーティリティキャビネット7スロットラックが既にインストールされた設計の一部である.その使用プロフィールは,モデルが公開されたスロット数とSLCファミリーの役割から直接導きます.
Q3: スロット数の正確さは なぜ重要なのでしょうか?
シャシーがシステムで 物理的にも電気的にも サポートできるモジュールの数を決定し パネルのレイアウトやケーブル路由にも 影響します同じ サイズ の 7 スロット の シャーシ を 交換 する と,通常,キャビネット の 配置 が 当初 の 設計 に ずっと 近い の ですこれは公開された SLC シャーシファミリーアーキテクチャに基づいた技術推論です
Q4: なぜこの部分でマウントスタイルが重要ですか?
チェーシーの交換は 裏面だけではありません 設置タブ パネルの足跡ハードウェアが適切にキャビネットにインストールされ,アースすることができます.ロックウェルの設置材料は,特にシャシーをシャシータブを使用してバックパネルのマウントに固定します.
Q5: 注文する前に何を確認すべきですか?
インストールされたシャシー部品番号,必要なスロット数,プロセッサと電源の配置,マウントフットプリント,既存のラックの電流容量需要を確認します.チェックは通常 外見だけより重要だ.
