| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE RoHS |
| モデル番号 | 6SL3130-6TE23-6AA3 |

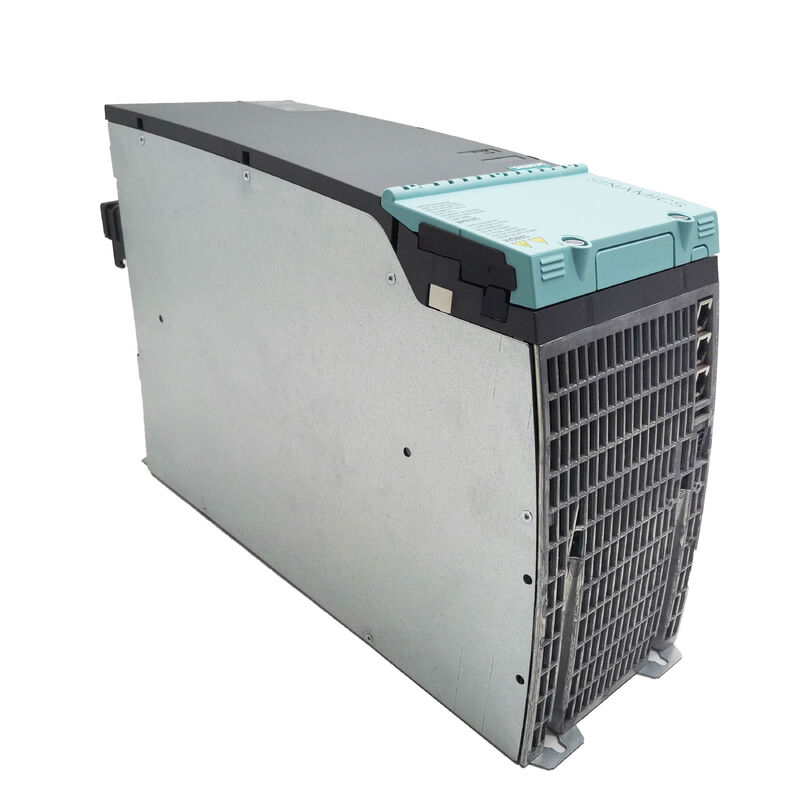

6SL3130-6TE23-6AA3 は、Siemens の SINAMICS S120 ブックサイズ ドライブ システムの 36 kW スマート ライン モジュールです。この電源モジュールは、三相 380 ～ 480 V AC 主電源を、ドライブ グループ内の接続されているすべての S120 モータ モジュール用の 600 V DC バスに変換します。 1 つの Smart Line モジュールが多軸ドライブ スタック全体をサポートします。キャビネット内のすべてのモーター モジュールは、この共通バスから DC 電力を受け取ります。
スマート ライン モジュールは、非安定化アーキテクチャ、つまり、IGBT を介したライン整流回生フィードバックを備えた、入力 AC/DC 変換用のダイオード ブリッジを使用します。これは、完全に制御された IGBT 整流器を使用するアクティブ ライン モジュール (ALM) とは異なります。スマート ライン モジュールは、100% 連続回生フィードバック機能を提供します。減速中のモーターからのブレーキ エネルギーは、熱として放散されるのではなく、AC 電源グリッドに戻ります。 36 kW バージョンでは、アプリケーションが必要としない場合、この回生機能をパラメータ化によって無効にすることができます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 6SL3130-6TE23-6AA3 |
| シリーズ | SINAMICS S120 |
| タイプ | スマートラインモジュール |
| 形式 | 本のサイズ |
| AC入力 | 三相380～480V、50/60Hz |
| DC出力 | 600V、60A |
| 定格電力 | 36kW |
| 冷却 | 内部空気 |
| インタフェース | ドライブ-CLiQ |
| IP等級 | IP20 |
| 寸法 | 381×150×278mm |
| 重さ | ～10.7kg |
6SL3130-6TE23-6AA3 には、ドライブ スタック内の隣接する S120 ブックサイズ コンポーネントを接続する標準モジュール間ケーブルである DRIVE-CLiQ ケーブルが同梱されて出荷されます。 DRIVE-CLiQ は、すべての S120 モジュールにわたる電子識別、パラメータ交換、診断データ転送を組み合わせたシーメンス独自のデジタル インターフェイスです。コントロールユニットは起動時に接続された各モジュールの電子タイププレートを自動的に読み取り、手動入力なしでハードウェアを識別します。
スマート ライン モジュールは、標準の TN/TT 接地システムおよび非接地 IT システムに接続します。内部ファンと冷却システムのために、ドライブはキャビネット設置内のモジュールの上下に適切な通気スペースを必要とします。外部冷却バージョン (キャビネットの背面パネルにヒートシンクを通す) とは異なり、この内部冷却バージョンはキャビネットの空隙内のすべての熱放散を管理します。
| 特徴 | スマートラインモジュール（本機） | アクティブラインモジュール |
|---|---|---|
| 整流器 | ダイオードブリッジ | 制御されたIGBT |
| 直流出力 | 非安定化 (~600V DC) | 規定定数 |
| 再生 | IGBT経由でライン整流 | 完全に制御 |
| 高調波 | より高い (アクティブな PFC なし) | より低い |
| 料金 | より低い | より高い |
一定の DC バス電圧と低高調波歪みが優先されるアプリケーションには、アクティブ ライン モジュールが適切な選択肢です。コストとエネルギー回収が主な要因であるほとんどの標準的な多軸オートメーション アプリケーションでは、スマート ライン モジュールは、より低いシステム コストで適切なパフォーマンスを提供します。
Q1: S120 システムのスマート ライン モジュールとアクティブ ライン モジュールの違いは何ですか?
スマート ライン モジュールは、非安定化 DC 出力と IGBT ベースのライン整流回生による AC/DC 変換にパッシブ ダイオード ブリッジを使用します。アクティブ ライン モジュールは、完全に制御された IGBT コンバータを使用して、安定化された DC 出力、より低い高調波歪み、および均一な力率を実現します。スマートラインモジュールはより経済的です。アクティブ ライン モジュールは、正確な DC バス レギュレーションや厳格な電力品質要件を必要とするアプリケーションに適しています。
Q2: 6SL3130-6TE23-6AA3 には DRIVE-CLiQ ケーブルが含まれていますか?
はい。 DRIVE-CLiQ モジュール間ケーブルは、ブックサイズ スタック内の隣接する S120 モジュールに接続するために 6SL3130-6TE23-6AA3 に付属しています。隣接しないコンポーネントまたはコントロールユニットへのケーブルは、別途注文する必要があります。
Q3: 1 つの 6SL3130-6TE23-6AA3 に接続できるモーターモジュールは何台ですか?
この数は、36 kW の連続電力容量と 60 A DC 出力によって制限されます。同じ DC バスに接続されているすべてのモーター モジュールの連続 DC 電力需要を合計します。合計が持続的に 36 kW を超えてはなりません。回生ピーク負荷は、モジュールのフィードバック機能によって個別に処理されます。
Q4: このモジュールでは回生フィードバックを無効にすることができますか?
はい。 36 kW スマート ライン モジュールでは、回生フィードバックはデフォルトで有効になっていますが、STARTER または TIA ポータルを介したパラメータ設定によって無効にすることができます。アプリケーションで特に必要な場合にのみ無効にしてください。回生を伴わない制動エネルギーは、供給網に戻されるのではなく、制動抵抗器を通じて消費されます。
Q5: 内部冷却タイプにはどのようなキャビネット設置要件が適用されますか?
