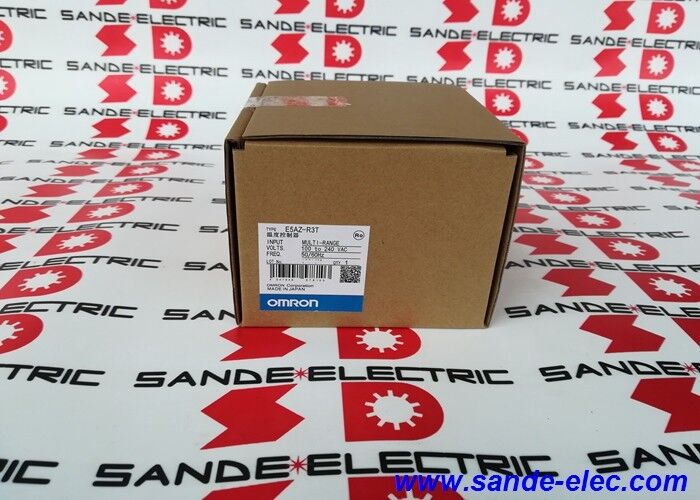

新品オリジナルデジタルPIDオムロン温度コントローラー E5AZ-R3T

Omron E5AZ-R3T ◎ E5AZシリーズ 1/4 DIN デジタル温度コントローラ Universal Input (TC/RTD), リレー出力, 3 アラーム出力, 100 〜 240VAC, 96 × 96 × 78mm, 250ms サンプリング

概要

についてオムロン E5AZ-R3TオムロンのE5AZシリーズから1/4DINデジタル温度コントローラである. 96×96mmのコントローラで,オムロンのE5_Zコントローラファミリーの真ん中に位置する.コンパクトの1/16DIN (E5CZ) の上,半サイズの1/8DIN (E5EZ) の横E5AZ-R3Tは,3つのアラーム出力を持つリレー出力変種である. 指定のRはリレー制御出力を示し,3Tは3つのアラームポイントを識別する.

このタイプの温度コントローラは シンプルに見えるのです センサーを読み取って 設定値と比較し 温度を調節するために出力をオンまたはオフしますE5AZ-R3Tのような 制御器の内部の工学は その単純な説明が示唆するよりもはるかに進んでいます.

ユニバーサル・インプット・ステージは,幅広いセンサータイプ8種類以上の熱電偶タイプと標準プラチナRTDファミリーに対応し,センサー専用のハードウェアを必要としない.

PIDアルゴリズムは,出力サイクル時間に対する比例的,積分的,導関的修正を継続的に計算する.負荷の変化やオン/オフ制御が反応的に追いかけるような環境障害によって温度を安定させること.

3つのアラーム出力は,主要な制御ループから独立してプロセスの監視機能を処理します.

250msのサンプリング期間は,通常500msの間隔でサンプリングする古い世代の温度コントローラよりもかなり速い.

Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quickly薄膜熱密封や半導体プロセス室など

基本規格

ユニバーサル入力 複数のセンサータイプのための1つのコントローラ

E5AZ-R3Tのユニバーサル入力機能は,メンテナンスマネージャーやスペアパーツの在庫計画者にとって最も実用的に価値のある機能の一つです.

複数のマシンと複数の温度ゾーンを持つ工場では,多くの場合,経済的に広い温度範囲をカバーできるため,K型熱対を使用します.低温の食品加工用途に適しているため,J型を使用しているPt100 RTD を使っているのは,精度が重要だからです. 汎用ではない温度コントローラでは,各センサータイプに別々のモデルを備える必要があります.

E5AZ-R3Tのようなユニバーサル入力コントローラでは 一つのスペアパーツで 全てカバーできます

パラメータ設定によって設定されます. ハードウェアジャンパーや異なる回路板によってではなく. 交換コントローラがインストールされたとき,センサータイプは制御機のフロントパネルのメニューから選択される (またはシリアル通信でプログラムされる)制御器はその直線化,ディスプレイスケーリング,アラーム範囲を調整します

このソフトウェアで選択可能な入力タイプは,別のセンサータイプを使用するために機械の温度ゾーンが再設計された場合,同じコントローラハードウェアは,交換するのではなく再構成することができます..

制御器は温度を摂氏度や華氏度で表示します パラメータによって選択できます

3つのアラーム出力 独立プロセス監視

E5AZ-R3Tの3つのアラーム出力は,プライマリ温度制御出力とは無関係にプロセスの状態を監視する設定可能なアラーム機能を提供します.各アラーム出力は,コントローラーのパラメータ設定から異なるアラームタイプのために設定することができます:

上限アラーム:処理温度が設定値以上の定義された限界値や絶対温度限界値を超えるとアラームが起動します.

下限アラーム:温度が定義された値を下回るとアラームが起動します. 暖房の故障,プロセス停止,または冷たい供給の導入を検出します.

偏差アラーム:温度が設定値から設定された値以上,両方向に偏ったとき,アラームが鳴ります. 制御の喪失を検知し,別々の限界値を必要としません.

絶対値のアラーム:警戒値は,設定値からの偏差ではなく絶対温度値である.

3つの独立したアラーム出力で,単一のE5AZ-R3Tは同時に:プロセス偏差警告アラーム (設定値からのわずかな偏差),プロセス偏差緊急アラーム (大きな偏差)1つの制御器から3層のプロセス保護.

記録器とSCADAとの統合

E5AZ-R3Tの転送出力は,温度に比例するアナログ信号 (電流または電圧,設定可能) として測定したプロセス値を再送信する.

このアナログ出力装置は ストライプ・チャート・レコーダー 紙のないレコーダー DCS/SCADA アナログ入力カード温度プロファイルが制御器のディスプレイから独立して時間とともに記録されるようにします.

プロセス検証アプリケーションでは 医薬品製造,食品安全文書,医療機器の製造 調整された独立記録器で温度を連続的に記録することは,しばしば規制の要件です.

E5AZ-R3Tの転送出力は,センサーの設置を修正したり,別々の測定器を追加したりせずに,この独立した記録を可能にします.

よくある質問

Q1:E5AZ-R3TとE5AZ-R3MTの違いは何ですか? どちらを選ぶべきですか?

E5AZ-R3Tは手動出力機能のない標準モデルである.E5AZ-R3MTは手動出力機能を追加する.操作者はPIDアルゴリズムをオーバーライドし,出力値を手動で設定することができます (例えば,自動制御回路から独立して).

手動出力は稼働中に有用である (自動制御を有効にする前にヒーターとアクチュエータの応答を確認する)トラブルシューティング中に (プロセスの診断中に出力を固定値で保持する),および,一時的な手動オーバーライドがプロセス要件であるアプリケーション.

標準的な自動温度制御には,手動制御の必要がない場合,R3Tは十分です.

Q2:E5AZ-R3Tは,リモートセットポイント変更のためにPLCまたはコンピュータと通信できますか?

標準E5AZ-R3Tには,組み込みのシリアル通信インターフェースが含まれていない.通信機能は,コントローラーのオプションユニットスロットに互換性のあるオプションユニット (E53-AZRなど) をインストールすることによって追加できます.RS-485 CompoWay/FまたはModbus通信を提供する.

通信オプションで,セットポイント,アラームドレッシュ値,プロセス値,コントローラ状態は,SCADAシステム,PLCから遠隔で読み書きすることができます.制御機のフロントパネルに操作者が介入しないPC.

Q3:自動調節とは何か? いつ起動したらいいですか?

自動調節はPIDパラメータ計算機能です制御器は出力にステップ変更を適用し,遅延時間を観察して温度応答を測定します.昇降時間,超越特性

この反応から,この特定のプロセスとヒーターの組み合わせに安定した反応制御を提供する 比例帯,積分時間,誘導時間値を計算します.

自動調節は,最初の稼働中に実行され,プロセスに重大な変更があった場合異なる製品 (PIDの最適パラメータは実際のプロセス熱動力学に依存しているため).

Q4: リレー出力は250VACで指定されています. 230VACのヒーターコンタクターコイルを直接動かすことができますか?

E5AZ-R3Tのリレー出力は,最大250VACと5Aの抵抗負荷に対応する.制御器のリレー出力から直接コンタクターコイルを駆動することは,コンタクターコイルの流入電流がリレーの名付けスイッチ容量内にいれば一般的に受け入れられる.

しかし,リレーの電気寿命 (切り替え操作の数) は誘導負荷によって減少する.

For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.

E5AZ-Q3T出力電圧変数は,SSRを直接動かすために特別に設計されています.

Q5: E5AZ-R3Tを設置するために必要なパネルカットサイズは?

E5AZ-R3Tには92×92mmのパネル切断が必要である.コントローラの前面は96×96mmで,切断周りのパネル表面を重複する.パネルの表面の裏側には78mmのマウント深さがあります. 制御器は78mmをパネルに投影します..

このタイプのパネルマウントコントローラには標準DINレールのマウントが使用されません.E5AZ-R3Tは,パネルのカットアウトを通って前側から挿入し,パネルの後ろから引き締まる2つのサイドマウントクリップで固定することによってインストールします.

パネルの厚さは,E5AZの設置ドキュメントに指定された範囲内である必要があります.
